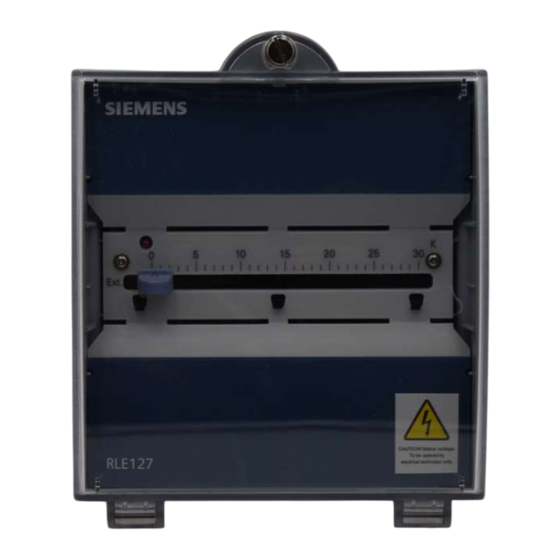

Siemens RLE127 Installationsanleitung

de Installationsanleitung
en Installation Instructions
fr Instructions d'installation
sv
Installationsanvisning
it Istruzioni di montaggio
pl Instrukcja montażu
es Instrucciones de montaje
da Installationsvejledning
el Οδηγίες Εγκατάστασης
de Deutsch
Montage
Montageort
Maximal zulässige Umgebungstemperatur = 50 °C
• Im Wärmespender: im wärmsten Teil
• Im Wärmeempfänger: im kältesten Teil
• Im Sonnenkollektor: direkt am Austritt
Montieren
Der Einbau erfolgt mit einem Schutzrohr.
Vorgehen:
1. Rohrleitung bzw. System entleeren
2. Montagelage wie folgt wählen:
max. 15°
Der Regler darf nicht Kopf stehen; der Kabeleintritt darf nicht oben sein.
Die Mindesteintauchtiefe muss 60 mm betragen
3. Schutzrohr montieren. Bei nicht dichtendem Einbau
Hilfsmittel zum Abdichten verwenden (Hanf, Teflon-
band usw.)
4. Regler in das Schutzrohr schieben und einrasten
5. Rohrleitung bzw. System wieder auffüllen
6. Der externe Temperaturfühler ist nach seiner Mon-
tageanleitung zu montieren.
Elektrische Installation
• Örtliche Vorschriften für Elektroinstallationen beach-
ten
• Anschlussklemmen sind unter der flexiblen Kunststoff-
abdeckung
• Anschlussklemmen entsprechend den Anlagendoku-
menten verdrahten. Wenn diese fehlen, Anschluss-
schaltpläne in dieser Anleitung beachten
• Zulässige Leitungslängen beachten
• Gerät erst bei der Inbetriebnahme unter Spannung
setzen
Siemens Switzerland Ltd/ HVAC Products
All manuals and user guides at all-guides.com
Temperaturdifferenzregler
Differential temperature controller
Régulateur différantiel de température
Differenstermostat
Termoregolatore differenziale
Zanurzeniowy regulator różnicy temperatur
Regulador de temperatura diferencial
Temperaturdifferensregulator
∆ιαφορικός ηλιακών
max. 15°

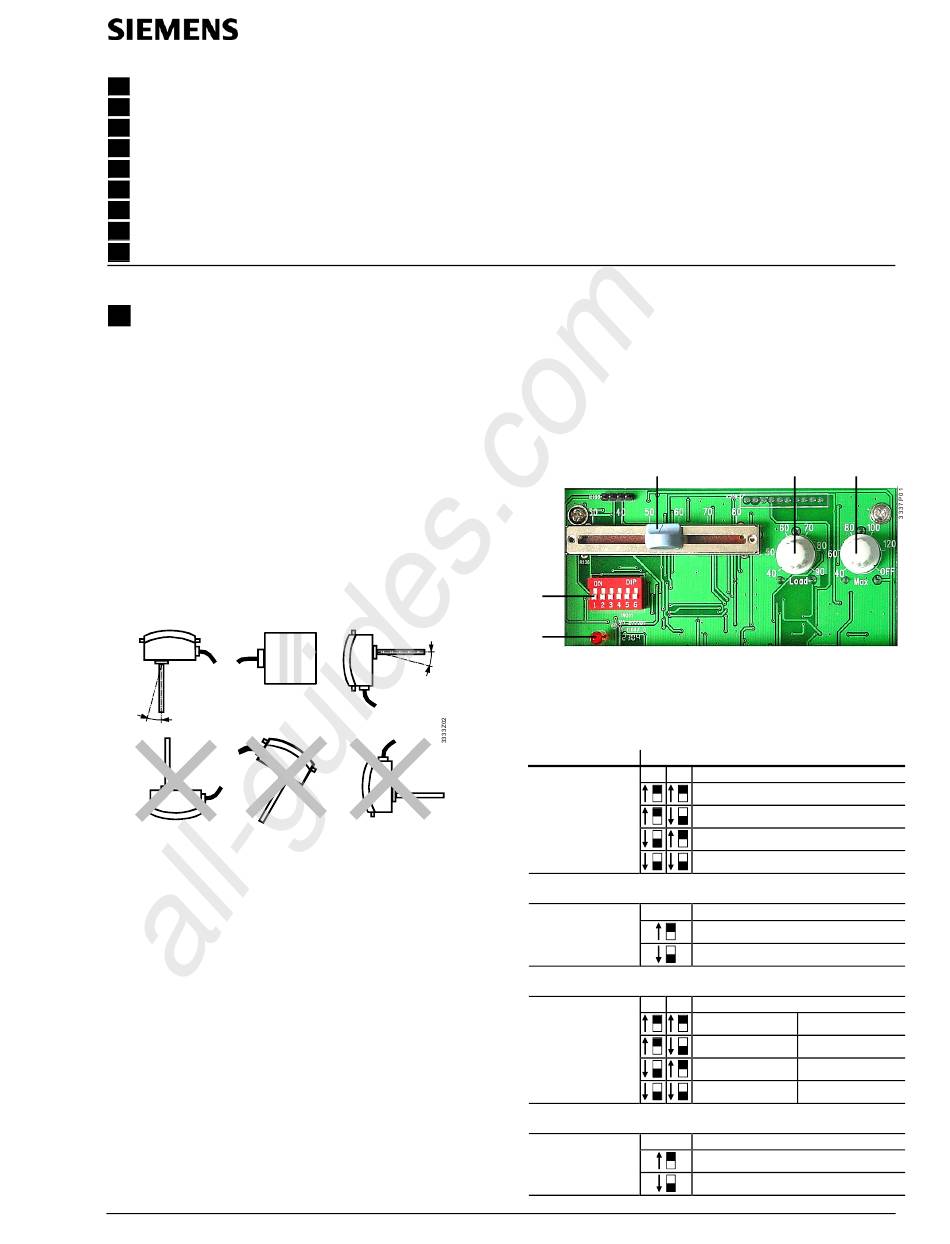

Einstellungen
3
2
1
1 Leuchtdiode für Testbetrieb / Fehler B2 / Normalbetrieb
2 DIP-Switch-Block
3 Einstellschieber für minimale Ladetemperatur (30...80 °C)
4 Einstellpotentiometer für absolute Temperatur (40...90 °C)
5 Einstellpotentiometer für Maximaltemperatur (40...130°C)
Schaltdifferenz:
Wo einstellen? Was einstellen?
DIP-Switch-Block
1 2
Schalter 1 und 2
Schaltdifferenz = 8 K
Schaltdifferenz = 1 K
Schaltdifferenz = 4 K
Schaltdifferenz = 2 K
Betriebsart (B2):
DIP-Switch-Block, 3
Schalter 3
mit Minimalladetemperatur
ohne Minimalladetemperatur
Anwendungen (B3):
DIP-Switch-Block,
4 5
Schalter 4 und 5
Anwendungen 6, 7
Anwendung 5
Anwendungen 3, 4
Anwendungen 1, 2
Testbetrieb:
DIP-Switch-Block, 6
Schalter. 6
Testbetrieb
Normalbetrieb
CE1G3337xx
G3337xx
RLE127
4 5
2 Wärmetauscher (∆t)
2 Kollektoren (∆t)
Umlenkventil (°C)
Standard
23.11.2004 1/16
