Funktionsgruppen
3.4
Zähler
Als Zähler wird der bewährte Standard-Zählerbaustein vom Typ 8254 mit drei 16 bit Zähler
eingesetzt. Jeder Zähler kann einzeln programmiert werden. Eine Kaskadierung, um z. B. ein
Signal mit variablem Tastverhältnis auszugeben, kann durch eine geeignete externe Beschal-
tung realisiert werden. Als Takt muß ein externes Rechtecksignal mit max. 10 MHz eingespeist
werden. Bei der OEM-Version befindet sich ein 10 MHz Quarzoszillator auf der Karte welcher
den Takteingang CLK_0 speist.
3.4.1 Beschaltung
Beachten Sie die unterschiedliche Beschaltung der Zählerausgänge von Standard- und OEM-
Versionen sowie die Speisung von CLK_0 durch einen on-Board Quarzoszillator bei der OEM-
Version.
3.4.1.1 Standard-Versionen (ADQ-211/212/215)
Die Zähler-Ein- und Ausgänge sind für TTL-Pegel ausgelegt und benötigen stets einen Bezug
zur PC-Masse (GND_PC). Der max. Ausgangsstrom beträgt im Low-Pegel I
High-Pegel I
22
= 6 mA.
OH

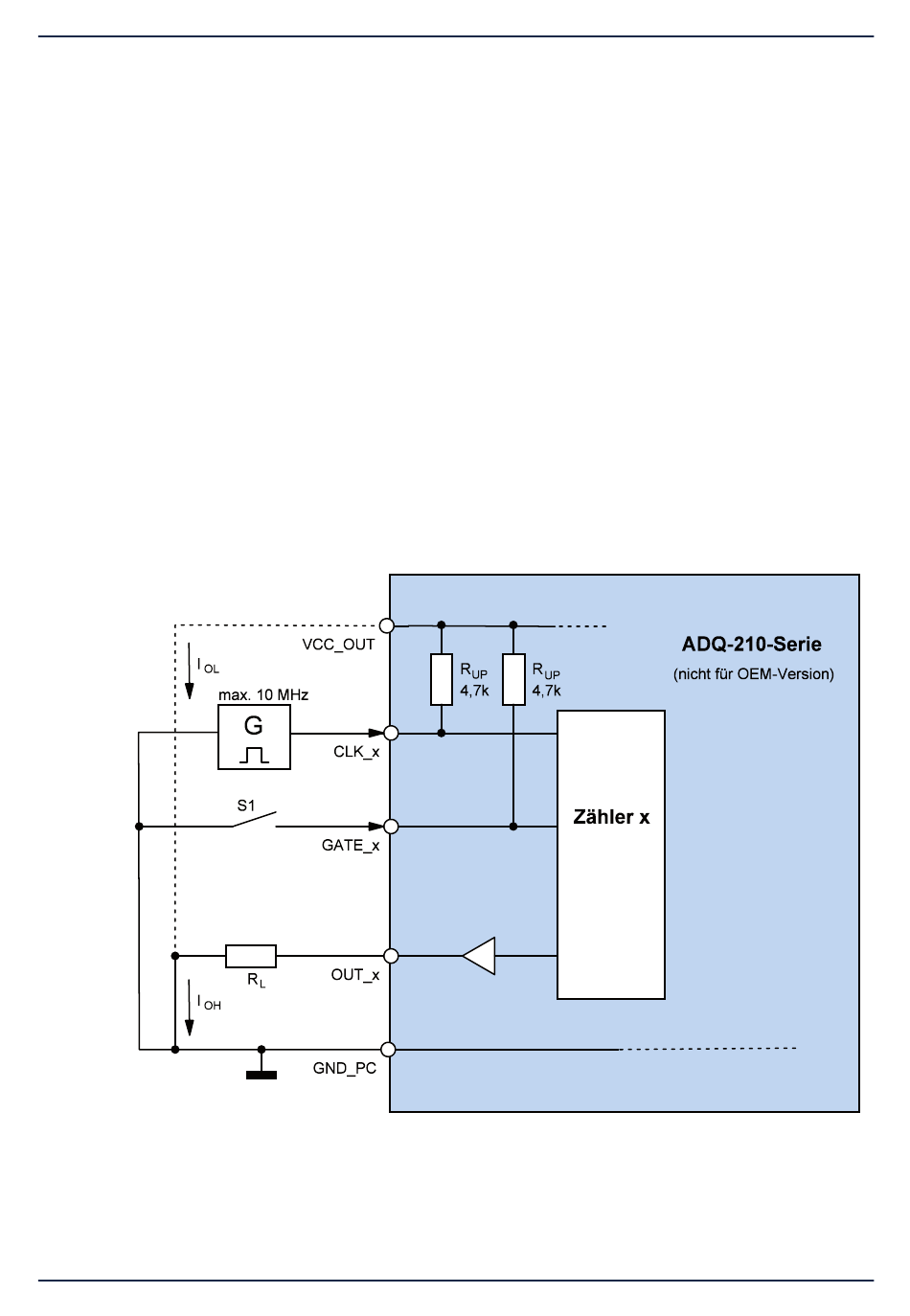

Abb. 11: Beschaltung der TTL-Zähler Ein-/Ausgänge
Handbuch ADQ-210-Serie Rev. 1.0
OL
Funktionsgruppen
= 7,8 mA und im
