Handbuch ADQ-210-Serie Rev. 1.0
3.
Funktionsgruppen
3.1
Blockschaltbilder
16 single-ended
Analog-Eingänge
Zähler (3 x 16 bit)
Interrupt-Eingang
DIO Port A
DIO Port B
DIO
Port C
DIO
Port D
• 16 single-ended Analog-Eingänge
• 16 bidirektionale TTL-Digital-I/Os (2 x 8 bit Ports) an 78-poliger Sub-D-Buchse
• 16 bidirektionale TTL-Digital-I/Os (2 x 8 bit Ports) bei Bedarf über das mitgelieferte Zusatz-
Slotblech nutzbar
• 3 x 16 bit Zähler (Typ: 8254)
• 1 x externer Interrupt-Eingang
Funktionsgruppen
AI_0
MUX
AI_15
TRIG_AI
GND_PC
CLK_2...0
GATE_2...0
OUT_2...0
EXT_IRQ
DIO_A7...0
DIO_B7...0
+3,3 V / +5 V
Pegel-Umschaltung
DIO_C7...0
DIO_D7...0
GND_PC
VCC_OUT (+3,3V/+5 V)
CompactPCI-Interface

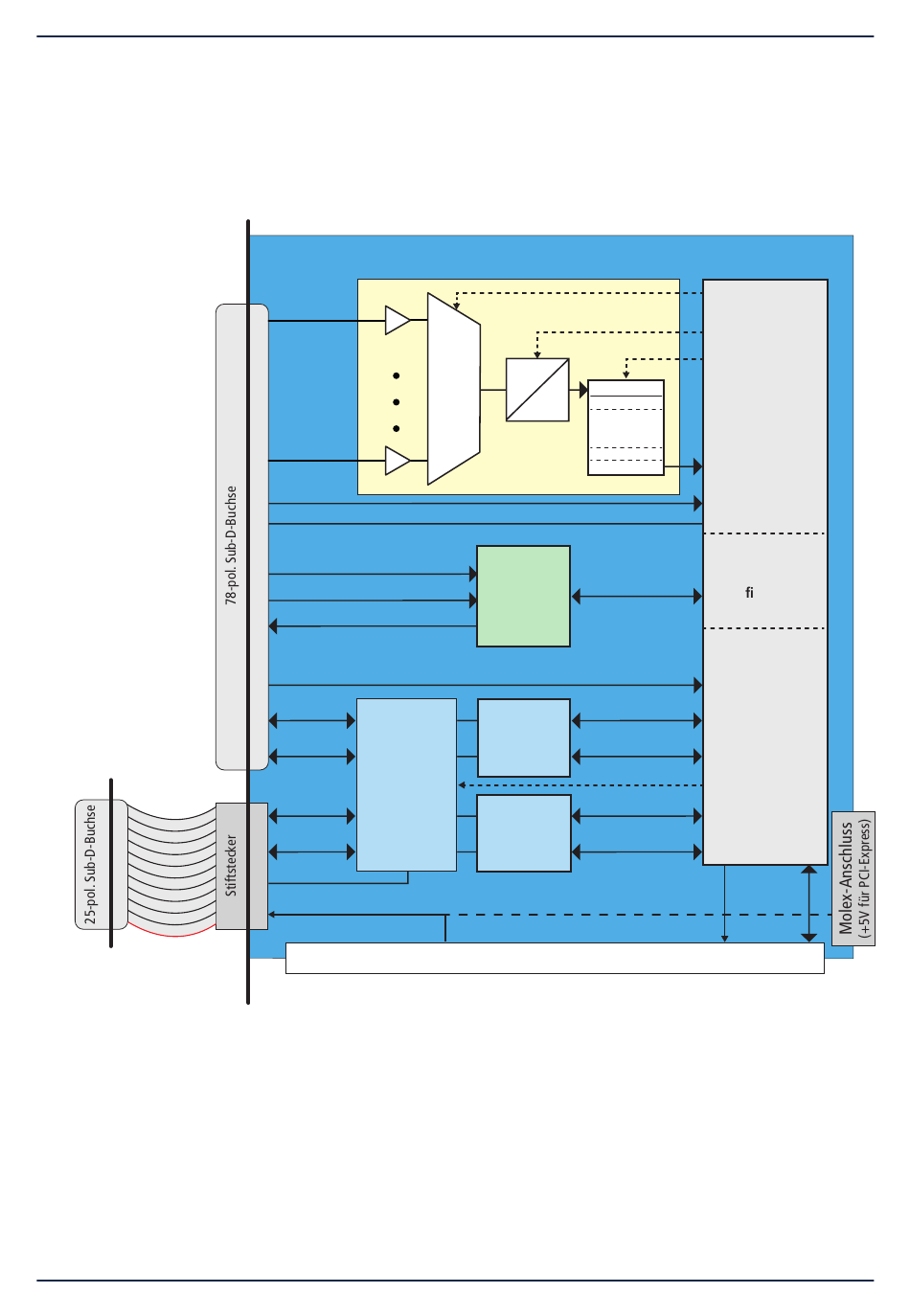

Abb. 3:
Blockschaltbild ADQ-211
A
0110101001101110
D
Werte-FIFO
Zähler
(3 x 16 bit)
TTL-I/Os
(2 x 8 bit Ports)
TTL-I/Os
(2 x 8 bit Ports)
???
/
PCI-Express-Interface
Funktionsgruppen
ADQ-211
Timer
Multiplexer-
Steuerung
Triggerlogik
Zähler-
Kon guration
Steuer- und
Interrupt-Logik
Adress-/
Interrupt
Daten-Bus
