Kalibrierung
2.5.1 Werkskalibrierung
Die Karten der ADQ-210-Serie werden vor Auslieferung kalibriert. Die Kalibrierdaten werden in
einem EEPROM abgelegt. Sollte eine Neukalibrierung erforderlich sein, setzen Sie sich bitte mit
unserer Serviceabteilung in Verbindung. Kontakt siehe Kap. 4.4 auf Seite 23.
2.5.2 Anwenderkalibrierung
Sie haben die Möglichkeit selbst eine Kalibrierung durchzuführen und diese anwenderspezifi-
schen Kalibrierdaten neben den Werkskalibrierdaten im EEPROM abzulegen. Über den ADQ-
Manager können Sie auswählen welcher Kalibrierdatensatz (werks- oder anwenderkalibriert)
für Ihre Messung verwendet werden soll.
Befolgen Sie dazu folgende Vorgehensweise:
1. Schalten Sie das System mit der ADQ-21x ein.
2. Schließen Sie den Teil Ihrer Feldverdrahtung an, den Sie mitkalibrieren möchten.
3. Legen Sie nacheinander an jeden Eingangskanal eine konstante Spannung an, die Sie
mit einem hochgenauen Spannungsmess gerät (z. B. Multimeter) überprüft werden sollte.
Beachten Sie, dass der Spannungsmesser eine höhere Genauigkeit besitzen muß als die
Genauigkeit Ihrer Karte. Siehe auch Abb. 2.
4. Starten Sie das Kalibrier-Tool im ADQ-Manager unter "Tools - Calibration" und folgen Sie
den Anweisungen in der zugehörigen Hilfedatei. Siehe auch Kap. 2.4 auf Seite Seite 10.
TIPP: Um die beste Genauigkeit zu erreichen, empfehlen wir im Kalibrier-Tool diejenige Abtast-
rate einzustellen, die später für die Messung verwendet werden soll.
2.5.3 DAkks-Kalibrierung
Wir arbeiten mit unabhängigen Prüflabors zusammen, die durch die Deutsche Akkreditierungs-
stelle GmbH (DAkks) akkreditiert sind. Setzen Sie sich bitte bei Bedarf mit unserer Serviceabtei-
lung in Verbindung. Kontakt siehe Kap. 4.4 auf Seite 23.
12
Handbuch ADQ-210-Serie Rev. 1.0

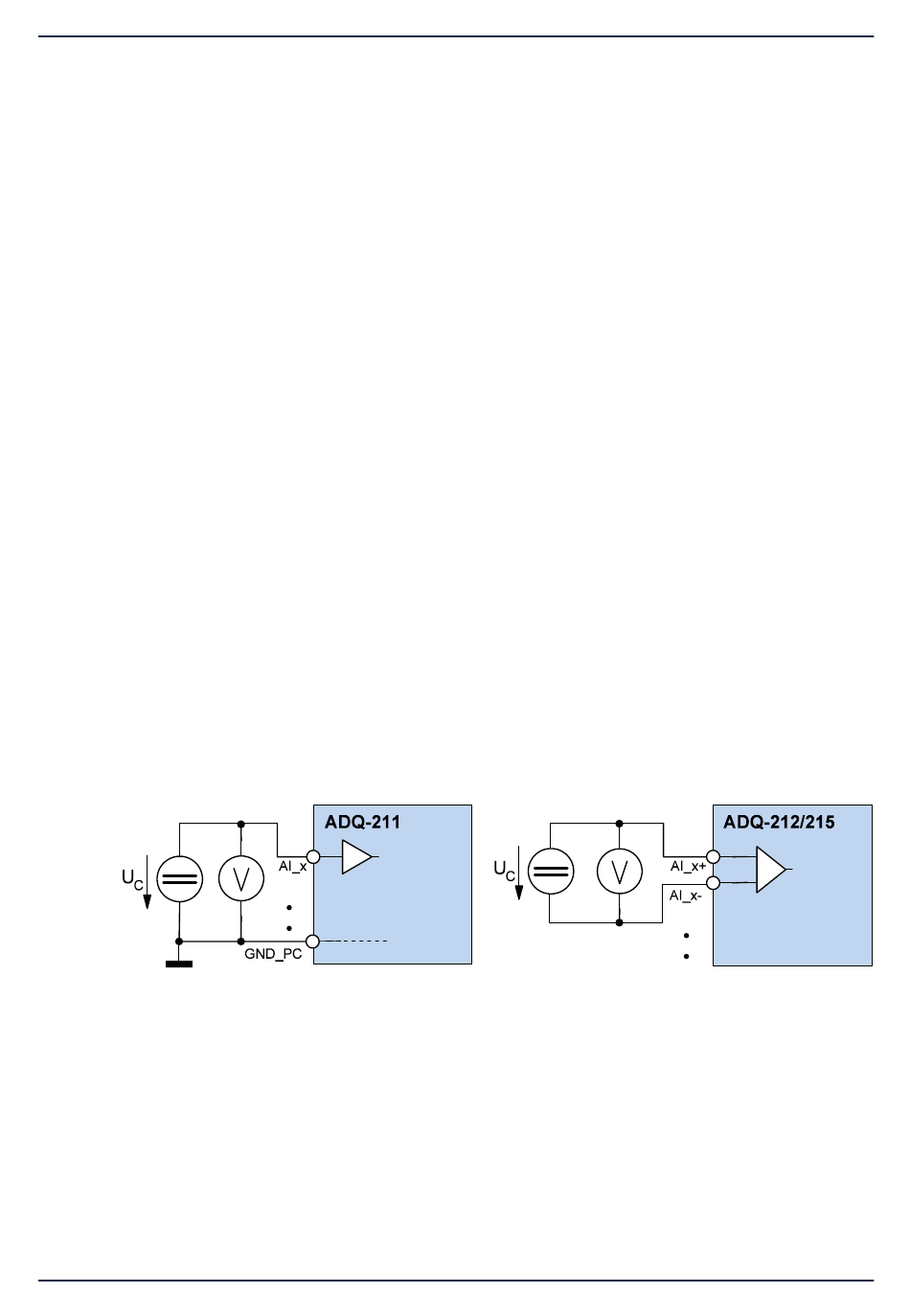

Abb. 2: Kalibrierbeschaltung
