Handbuch ADQ-210-Serie Rev. 1.0
Anschluss Zusatzslotblech/Blende für ST2
Hinweis: Zur Nutzung der TTL-Digital-I/Os (Port C und D) benötigen Sie ein zusätzliches Slot-
blech/Blende mit 25-poliger Sub-D-Buchse auf 20-pol. Buchsenleiste (im Lieferumfang).
Beachten Sie beim Stecken der Buchsenleiste, dass Sie Pin 1 des Flachbandkabels (rot markier-
te Leitung) wie oben gezeigt, auf Pin 1 des Stiftsteckers ST2 stecken.
Anhang

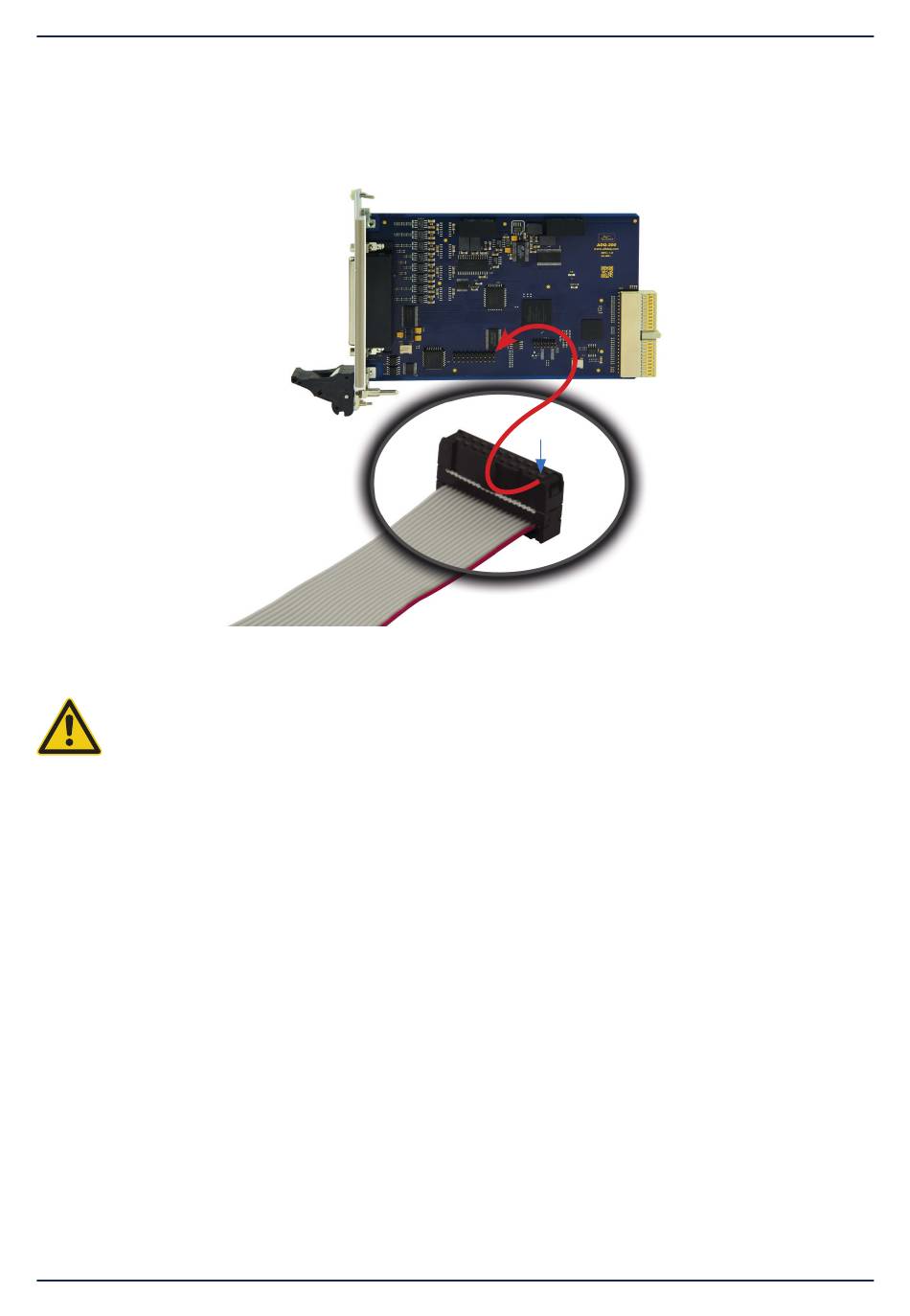

Abb. 19: Anschluss Zusatz-Slotblech/Blende
Pin 1
Anhang
33
