Procedura di installazione

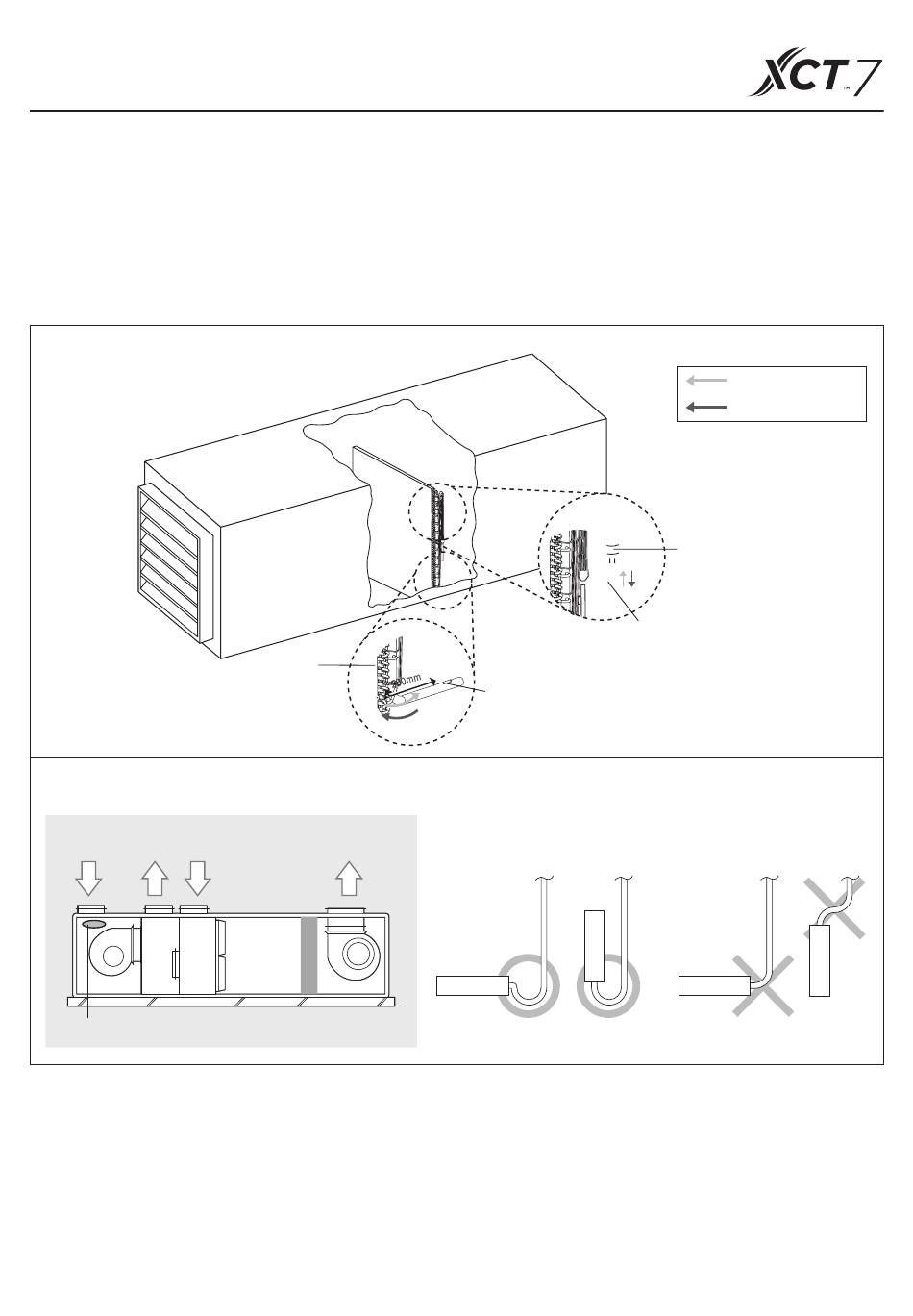

5. Installazione del sensore di temperatura

(1) La sonda TC2 deve essere fissata a valle del distributore, sulla parte più fredda del tubo dello scambiatore di
calore.
(2) Il sensore TC1 deve essere installato 200 mm circa dietro la testata dello scambiatore di calore AHU.
(3) Per prestazioni ottimali del sistema, il sensore TC1/2 deve essere isolato.
(4) Il sensore della temperatura ambiente deve essere installato nel punto in cui l'aria entra nella stanza.
Selezionare la posizione del sensore IN/OUT (Ingresso/Uscita)
Esempio di installazione del sensore di temperatura ambiente
Scarico
Aria di
Aria
Aria esterna
ritorno
Posizione del sensore di temperatura ambiente
Nota
• Effettuare la brasatura del supporto del sensore nella posizione suggerita sopra e fissare il sensore con una clip per
il sensore.
• Il sensore TC1/TC2 deve essere installato dove la temperatura dello scambiatore di calore può essere misurata
accuratamente.
• Per i sensori montati orizzontalmente è necessaria una curva aggiuntiva per il riflusso/ristagno.
• Per i sensori montati verticalmente, è necessario inserire il manicotto del sensore dal basso verso l'alto.
• Al momento dell'installazione del sensore, quest'ultimo deve essere fissato saldamente e a totale contatto con il
tubo di rame.
Il sensore e il tubo di rame devono essere coperti da una guaina di conservazione del calore per impedire il
rilevamento di deviazioni di temperatura.
Testata
Aria di
alimentazione
Sensore TC1
17
*Flusso del refrigerante
Modalità raffreddamento
Modalità riscaldamento
Distributore
Sensore TC2
