8. Elektrischer Einbau

Zur elektrischen Inbetriebnahme ist lediglich
ein Stromanschluss (230V, 50Hz) erforderlich (s.
auch Technische Daten). Der Enthärter verfügt
über ein Netzkabel mit Netztrafo. Angaben zu
dem Stromverbrauch befinden sich in der Tabel-
le «Technische Daten».
Bevor irgendwelche elektrischen An-
schlussarbeiten an dem Steuergerät
durchgeführt werden, muss der Netz-
stecker gezogen werden!
Der Hallsensor der Wassermesserturbine ist in
der Regel bereits angeschlossen. Die Salzman-
gelanzeige und die Kontakte der beiden Re-
lais-Ausgänge werden gemäss dem Elektrosche-

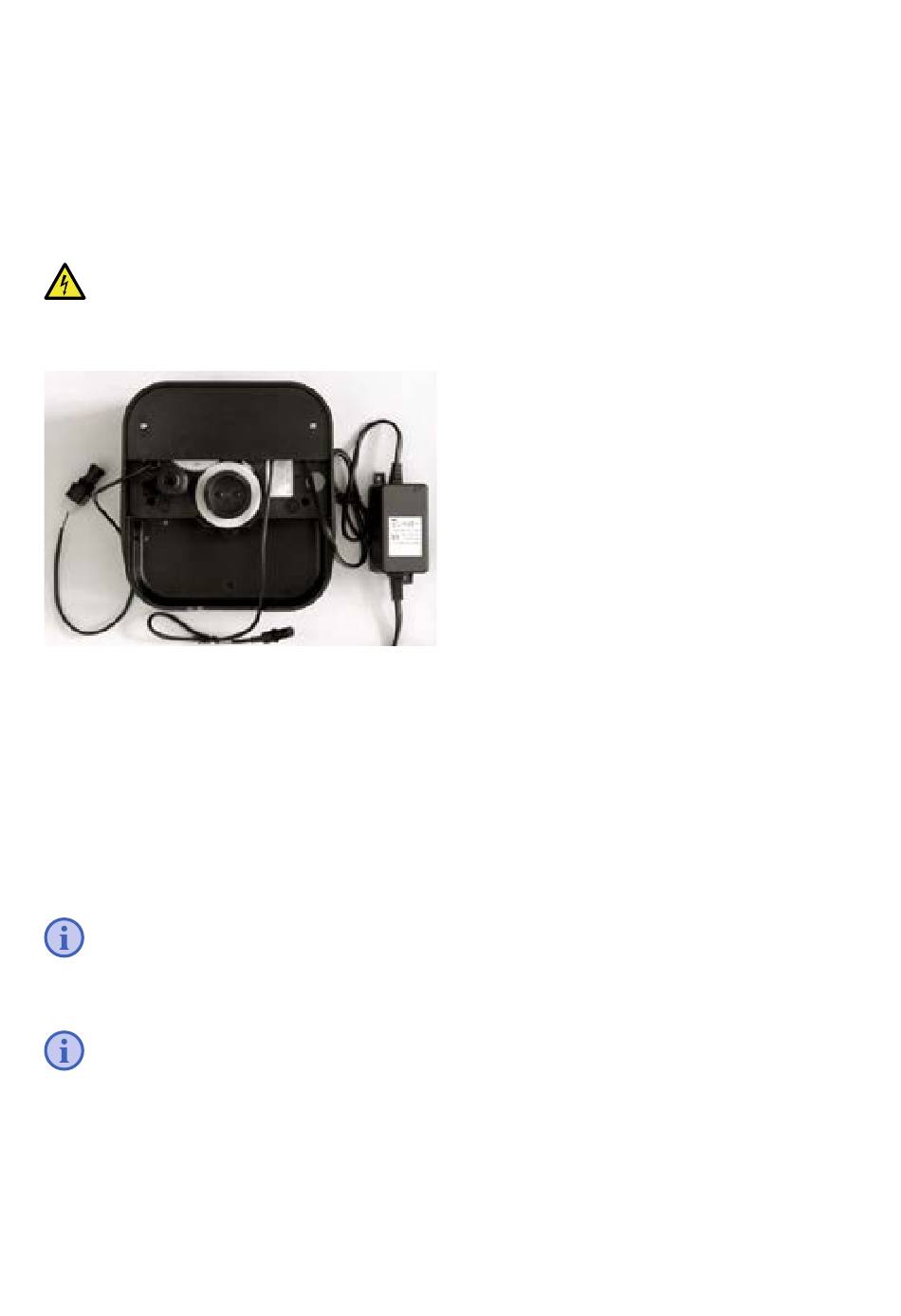

ma angeschlossen. Hierzu muss die Abdeckung
im oberen Drittel auf der Rückseite der Steue-
rung abgeschraubt werden. Nach Anschliessen
der Kontakte die Abdeckung wieder aufsetzen.
Das elektrische Anschlussschema ist im Anhang
dieser EBA zu finden.
Die Relais dienen als potentialfreie Kontak-
te. Die Spannungs-versorgung muss durch
externe Quelle erfolgen.

8.1. Anschliessen des Salzmangelsensors

Beim Anschliessen eines Salzmangelsen-
sors muss gemäss dem elektrischen An-
schlussschema zusätzlich ein Kontakt zwischen
den Klemmen 19/21 gelegt werden. Dadurch re-
gistriert die Steuerung, dass ein externer Salz-
mangelschwimmer angeschlossen ist.
Anschliessen der Spannungsversorgung
Das am Steuergerät bereits vorhandene Netz-
kabel ist 2 m lang. In entsprechendem Abstand
zum Enthärter muss eine Steckdose 230V/50Hz
vorhanden sein. Den Trafostecker an der Steck-
dose einstecken

9. Steuersystem AQA perla iR

Das Steuerungssystem AQA perla iR ermöglicht,
je nach gewählter Betriebsweise, eine kapazi-
tätsangepasste Regeneration. Dies bedeutet,
dass nur soviel Sole produziert wird, wie zur Re-
generation des tatsächlich erschöpften Harzes
erforderlich ist. Dies spart Betriebsmittel und er-
höht die Sicherheit und Hygiene.
9.1. Programmierung und Einstellen der
Parameter

9.1.1. Betriebsarten

Die AQA perla iR Steuerung hat grundsätzlich 4
Arten der Regenerationsauslösung. Zusätzlich
kann in allen 4 Modi eine manuelle Regeneration
ausgelöst werden.
SH:1 Zeitgesteuerte Regeneration.
SH:2 Kombinierte Zeit-/Volumensteuerung
SH:3 Volumengesteuerte Regeneration
SH:4 Zeitintervallgesteuerte Regeneration
Manuelle Regeneration: Die Handregeneration
kann unabhängig von der Programmierung je-
derzeit durchgeführt werden.
Betriebsmodus SH:1 «Zeit»
Im Modus SH:1 regeneriert der Enthärter immer
zu einer bestimmten Uhrzeit, die im Basis-Menü
eingegeben wurde. Im Service-Menü wird defi-
niert, an welchen Wochentagen die Regenera-
tion erfolgen soll. (Montag bis Sonntag). In die-
sem Modus ist die variable Soleproduktion nicht
aktiv. Hier wird immer 100 % Harz regeneriert.
Betriebsmodus SH:2 «Volumen/Zeit» mit
variabler Soleproduktion
Bei der Betriebsweise «Volumen/Zeit» regene-
riert der Enthärter in Abhängigkeit des täglichen
Wasserverbrauchs (Volumen). Wird die errech-
nete Sollmenge erreicht, wird zu einer einge-
stellten Uhrzeit (z.B. nachts um 2.30 Uhr) rege-
neriert.
