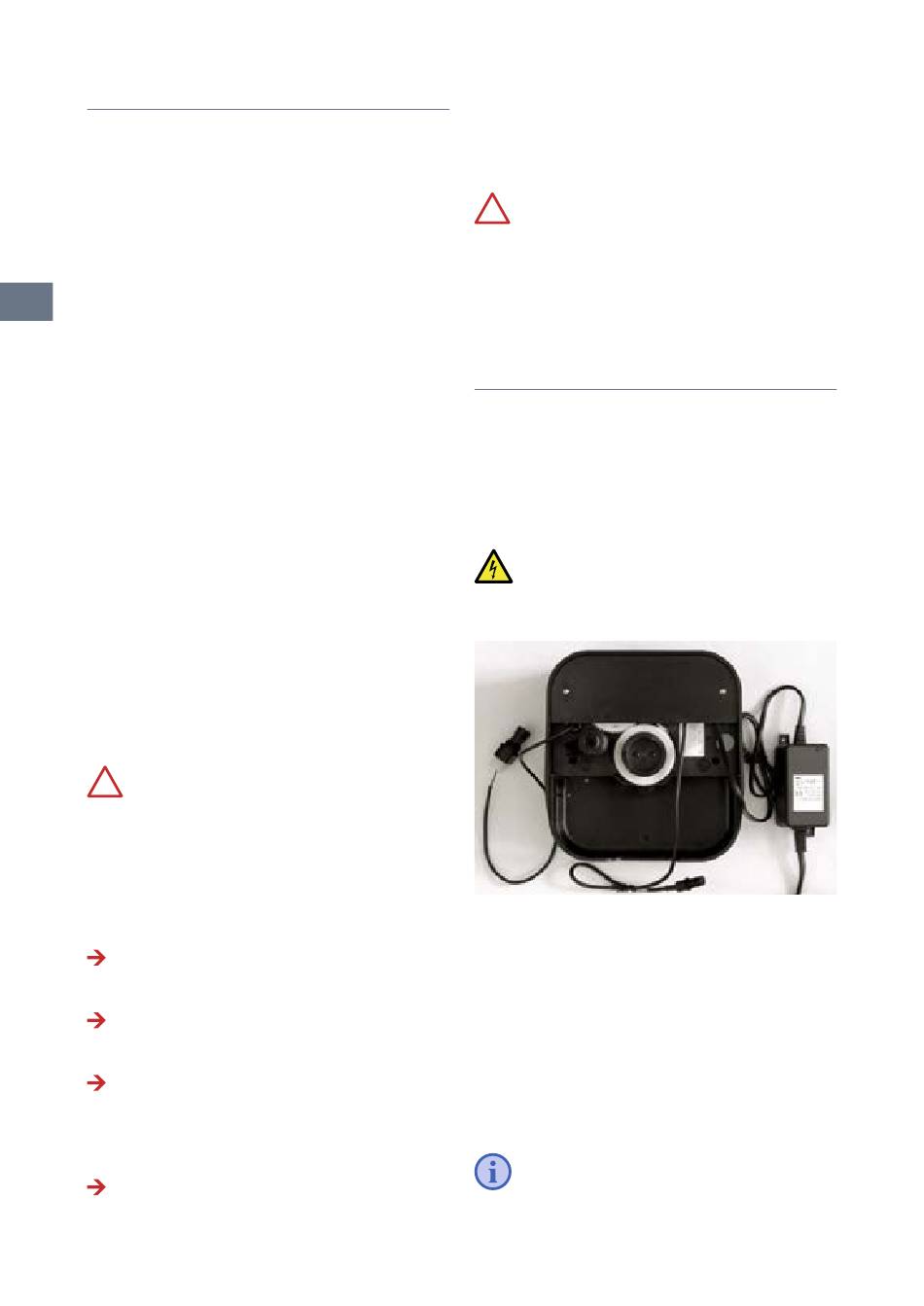

7.

Hydraulischer Einbau

Die Installation des Enthärter muss durch einen
autorisierten Installationsbetrieb nach den Vor­
schriften der SVGW (Leitsätze W3d) erfolgen.
Örtliche Vorschriften, allgemeine Hygienebedin­
gungen und technische Daten sind zu beachten.
7.1 Gebäudeseitige Voraussetzungen
Die Zu­ und Abwasserleitungen müssen ausrei­
chend dimensioniert sein. (genaue Angaben s.
DE
Technische Daten)
7.2 Installationszubehör

7.2.1 Hydromodul

Der Einbau erfolgt Idealerweise unter Verwen­
dung von Komponenten aus der Baureihe Hyd­
romodul®. Hierdurch ist eine rationelle, zeitspa­
rende und kostengünstige Installation möglich.

7.2.2 Verschneideventil

Da in den seltensten Fällen eine Wasserhärte
von 0° fH benötigt wird (Ausnahmen, nachge­
schaltete technische Einrichtungen), ermöglicht
der Einsatz eines Verschneideventil die exakte
Einstellung der gewünschten Wasserhärte für
die Wasserversorgung. Dieses Verschneideven­
til sorgt auch während der Regeneration für die
Versorgung des Verbrauchers mit Rohwasser
(automatischer Bypass).
7.3 Geräteinstallation
Garantieleistungen können nur dann be-
ansprucht werden, wenn die Ventilan-
schlüsse spannungsfrei montiert werden. Zur
Montage müssen flexible Metallschläuche ver-
wendet werden. Passende Schläuche können als
Anschlussset bei BWT AQUA bezogen werden.
Kunststoff-Metall-Verbindungen dürfen nur mit
Spezialpasten oder Teflon eingedichtet werden.
Enthärter mit Anschlussschläuchen dichtend
verbinden (Fliessrichtungspfeile auf dem Ent­
härterventil beachten).
Der mitgelieferte Wassermesser mit Impuls­
geber muss im Weichwasseraustritt montiert
werden.
Abwasserschlauch am Abwasseranschluss
mit Schlauchbride befestigen und mit natürli­
chem Gefälle bis zum Kanalisationsanschluss
(Ablauf) führen. Ende des Schlauchs gegen
«Druck­Wedeln» sichern (z.B. mit Kabelbindern).
Salzlösebehälter dicht an die Harzdruckfla­
sche stellen. Er kann je nach örtlichen Platzver­
12 AQA perla 130–170 iR | WASSERENTHÄRTER
hältnissen gedreht werden. Überlaufschlauch
am Sicherheitsüberlauf
Schlauchbride sichern und mit Gefälle bis zum
Kanalisationsanschluss (Ablauf) führen.
Beide Schläuche dürfen keine Quer-
schnittsverengungen aufweisen. Spül-
wasser- und Überlaufschlauch müssen mit min-
destens 20 mm Abstand zum höchstmöglichen
Abwasserspiegel am Kanalanschluss befestigt
werden (freier Auslauf).

8. Elektrischer Einbau

Zur elektrischen Inbetriebnahme ist lediglich ein
Stromanschluss (230V, 50Hz) erforderlich (s.
auch Technische Daten). Der Enthärter verfügt
über ein Netzkabel mit Netztrafo. Angaben zu
dem Stromverbrauch befinden sich in der Tabel­
le «Technische Daten».
Bevor irgendwelche elektrischen An­
schlussarbeiten
durchgeführt werden, muss der Netz­
stecker gezogen werden!
Der Hallsensor der Wassermesserturbine ist in
der Regel bereits angeschlossen. Die Salzman­
gelanzeige und die Kontakte der beiden Relais­
Ausgänge werden gemäss dem Elektroschema
angeschlossen. Hierzu muss die Abdeckung im
oberen Drittel auf der Rückseite der Steuerung
abgeschraubt werden. Nach Anschliessen der
Kontakte die Abdeckung wieder aufsetzen.
Das elektrische Anschlussschema ist im Anhang
dieser EBA zu finden.
Die Relais dienen als potentialfreie Kon­
takte. Die Spannungs­versorgung muss
durch externe Quelle erfolgen.
aufstecken, mit
an dem Steuergerät
