Bubendorff TRADI ID2 Design Montageanleitung Seite 20

support
untergrund
fer / alu
eisen / alu
Bois / pvc
Holz / pvc
maçonnerie
mauerwerk
8
implantations n°1, 3
einbausituationen nr. 1, 3

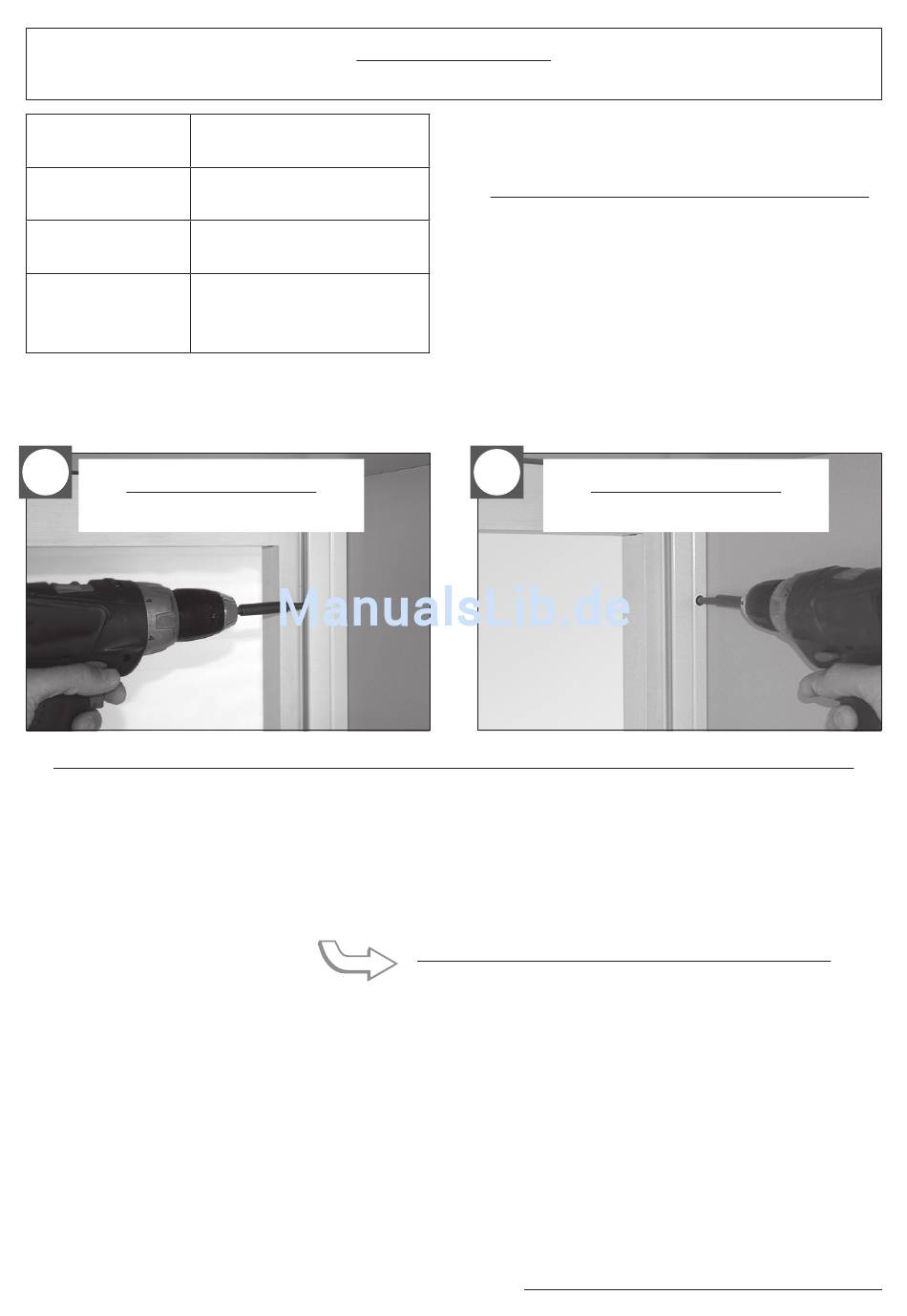

Fixer les coulisses en veillant à ne pas endommager les joints.
Befestigen Sie die Führungsschienen und seien sie vorsichtig um das Keder nicht zu
beschädigen.
RC7 0483 00
fixation des coulisses
Befestigung der führungsschienen
visserie
schraubenmaterial
Vis à tôle / Blechschraube
TCB 4,2 x 15
Vis PVC / PVC-Schraube
TCB 4,3 x 25
Vis PVC / PVC-Schraube
TCB 4,3 x 40 + Cheville
S5 / Dübel (Ø 5 x 25)
Utiliser des vis inox ou geomet (visserie non
fournie).
Verwenden Sie Schrauben aus rostfreiem
Edelstahl bzw Geomet (Schraubenmaterial
nicht mitgeliefert).
9
einbausituationen nr. 5, 9
page 22 - n°17. si option ms, page 21 - n°10
seite 22 - n°17. falls option ms, seite 21 - nr. 10
NOTICE DE POSE // jANVIER 2016 // PAGE 20
implantations n°5, 9
