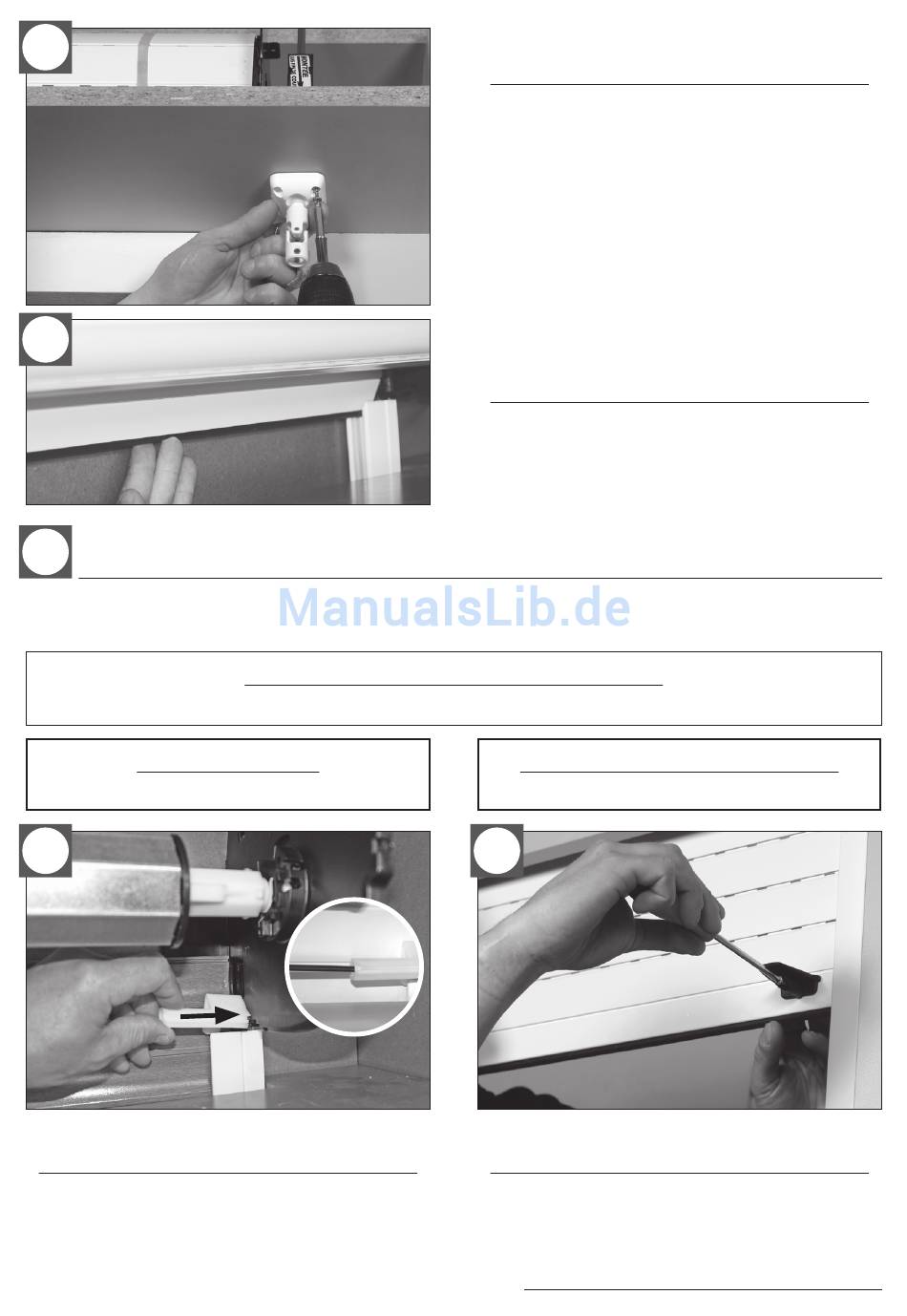

Bubendorff TRADI ID2 Design Montageanleitung Seite 13

11
12
Raccorder au réseau électrique à l'aide du guide de branchement au dos de ce document.
7
Réaliser l'étanchéité à l'air de la sortie du câble à l'aide de mastic.
Schließen Sie den Rollladen an das Stromnetz laut Anschlußrichtlinien an der Rückseite dieser
Beilage an. Stellen Sie die Dichtheit des Kabelausgangs durch Dichtmasse sicher.
montage des tulipes
montage der einlauftrichter
9
Positionner et fixer les tulipes à l'aide d'une
clé 6 pans de 4 (vis bien serrées).
Montieren und befestigen Sie den
Einlauftrichter mit einem Inbusschlüssel 6x4
(Schrauben gut befestigt).
RC7 0483 00
enroulement intérieur (implantations n°1 et 9)
Wicklung nach innen (einbausituationen nr. 1 und 9)
Visser la sortie de caisson.
Befestigen Sie die Abdeckung des
Kastenausgangs.
Enlever le ruban adhésif de maintien des
lames.
Engager la lame finale dans les coulisses.
Entfernen Sie den Klebstreifen der Lamellen.
Führen Sie die Endlamelle in die
Führungsschienen ein.
montage des butées de lame finale
montage der einschlagbolzen
10
Positionner le volet à hauteur souhaitée pour
visser les butées de lame finale.
Fahren Sie den Rollladen in die
gewünschte Höhe um die Anschlagbolzen
anzuschrauben.
NOTICE DE POSE // jANVIER 2016 // PAGE 13
www.bubendorff.com
