Bubendorff TRADI ID2 Design Montageanleitung Seite 18

5

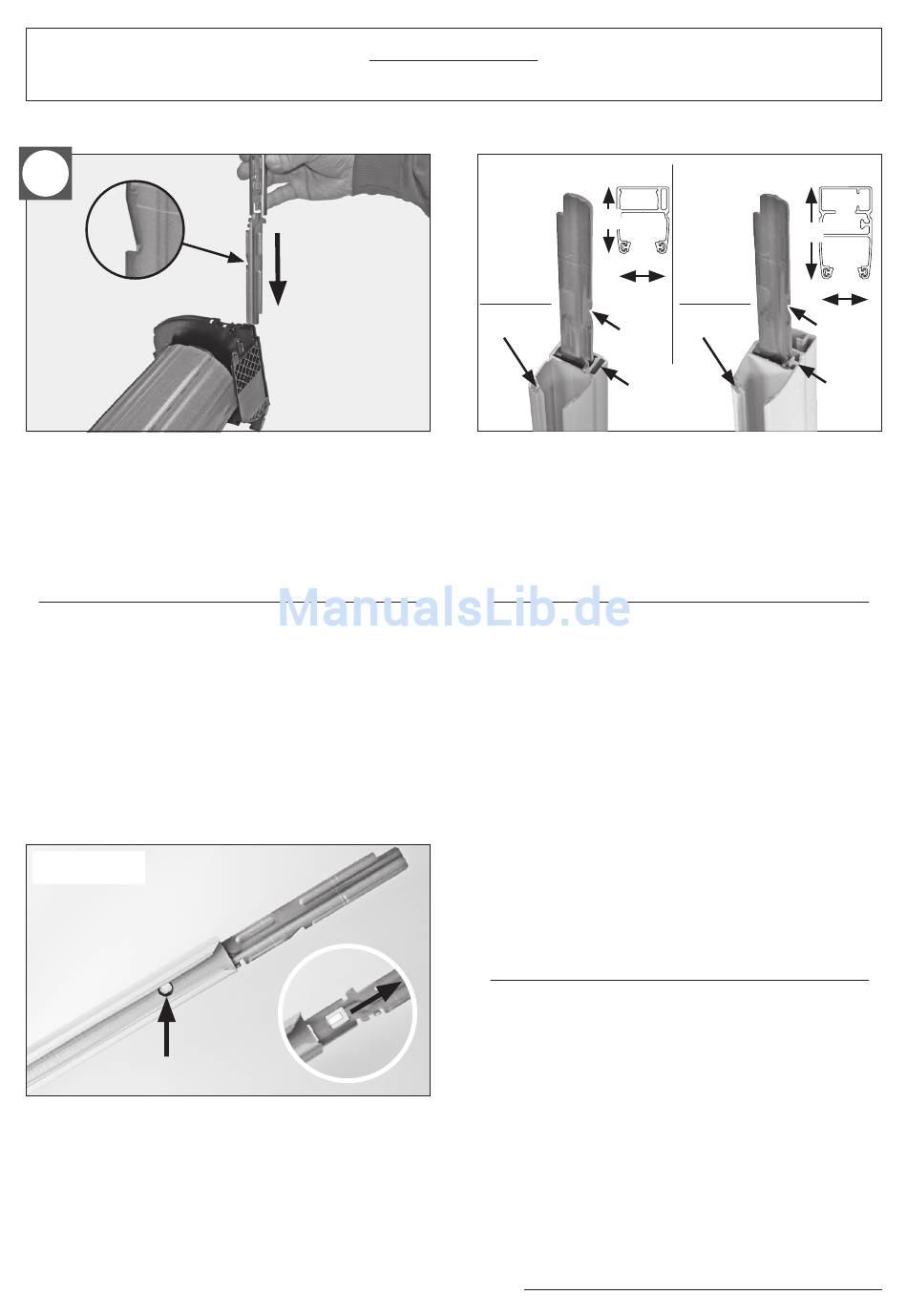

Insérer les pattes de centrage dans les
flasques.

Attention à l'orientation du
décrochement (A) pour verrouillage sur le
flasque.
Fügen Sie die Zentrierstifte in die Kopfstücke
ein.

Achten Sie auf die Ausrichtungen, .
Zentrierstift wie abgebildet einstecken
info
1
RC7 0483 00
toutes manœuvres
A
alle antriebe
coulisses mg
Biseaux
Kanten
coulisses mg

Décrochement (A) côté nervure.
coulisses og

Dans canal avant, décrochement (A)
côté bossage.
Fügen Sie die Zentrierstifte in die
Führungsschienen ein.

Achten Sie auf die Ausrichtungen, .
Zentrierstift wie abgebildet einstecken
Pour démonter les pattes de centrage
si inversion, pousser (1), à l'aide
d'un tournevis, la languette ressort de
verrouillage par le trou du haut de la
coulisse, et tirer la patte (2).
Um die Zentrierstifte demontieren zu können
bei falscher Montage, muß man durch Hilfe
2
eines Schraubenziehers die Federlasche
des Verschlußes durch das obene Loch der
Führungsschiene hochziehen (1) und den
Zentrierstift rausziehen (2).
NOTICE DE POSE // jANVIER 2016 // PAGE 18
coulisses og
40
31
Biseaux
Kanten
A
nervure
www.bubendorff.com
55
31
A
Bossage
