4 Elektroinstallation

▶
Schneiden Sie den erforderlichen Ka-
belkanal aus.
4. Stellen Sie den Strom
(→ Seite 6)anschluss her.
5. Drücken Sie den Regler vorsichtig an
den Wandhalter.
4 Elektroinstallation

4.1 Qualifikation

Die Elektroinstallation darf nur von einer
Elektrofachkraft durchgeführt werden.
6

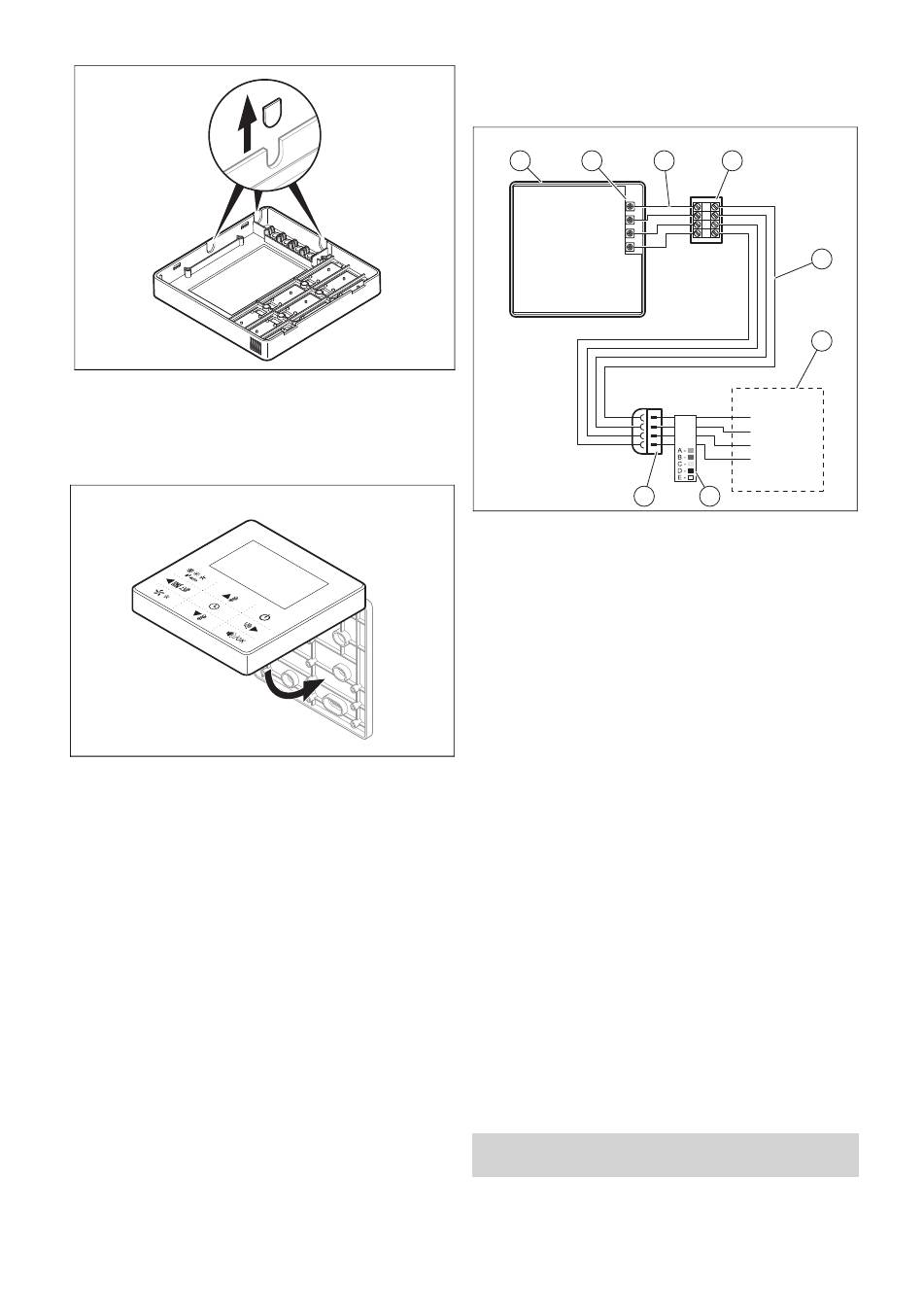

4.2 Regler am Gebläsekonvektor
anschließen
1 2
C
D
GND
A
B
1 Regler
2 Klemmleiste
Regler
3 Verlängerungs-
kabel (bei Be-
darf, nicht im
Lieferumfang
enthalten)
4 Lüsterklemme
(bei Bedarf, nicht
im Lieferumfang
enthalten)
1. Schließen Sie den mitgelieferten
Kabelbaum (5) an der Anschluss-
klemme des Reglers (2) an.
2. Ziehen Sie zum Öffnen des Schaltkas-
tens des Gebläsekonvektors (6) die
Installationsanleitung des Gebläsekon-
vektors zurate.
3. Schließen Sie den mitgelieferten
Kabelbaum (5) an dem bereitliegenden
Kabelbaum (8) im Gebläsekonvektor
an.
◁
Der auf dem Aufkleber angegebene
Farbcode (5) wird eingehalten.
Bedingung: Der mitgelieferte Kabelbaum ist nicht
ausreichend lang.
▶
Schneiden Sie aus einem Kabel, das
nicht im Lieferumfang enthalten ist (3),
Installations- und Wartungsanleitung 0020304706_00
3 4
+5V
IR+
IR-
C
+5V
D
GND
A
IR+
B
IR-
8 7
5 Kabelbaum, im
Lieferumfang
enthalten
6 Gebläsekonvek-
tor
7 Stromanschluss-
Aufkleber
8 Bereitliegender
Kabelbaum im
Gebläsekonvek-
tor
5
