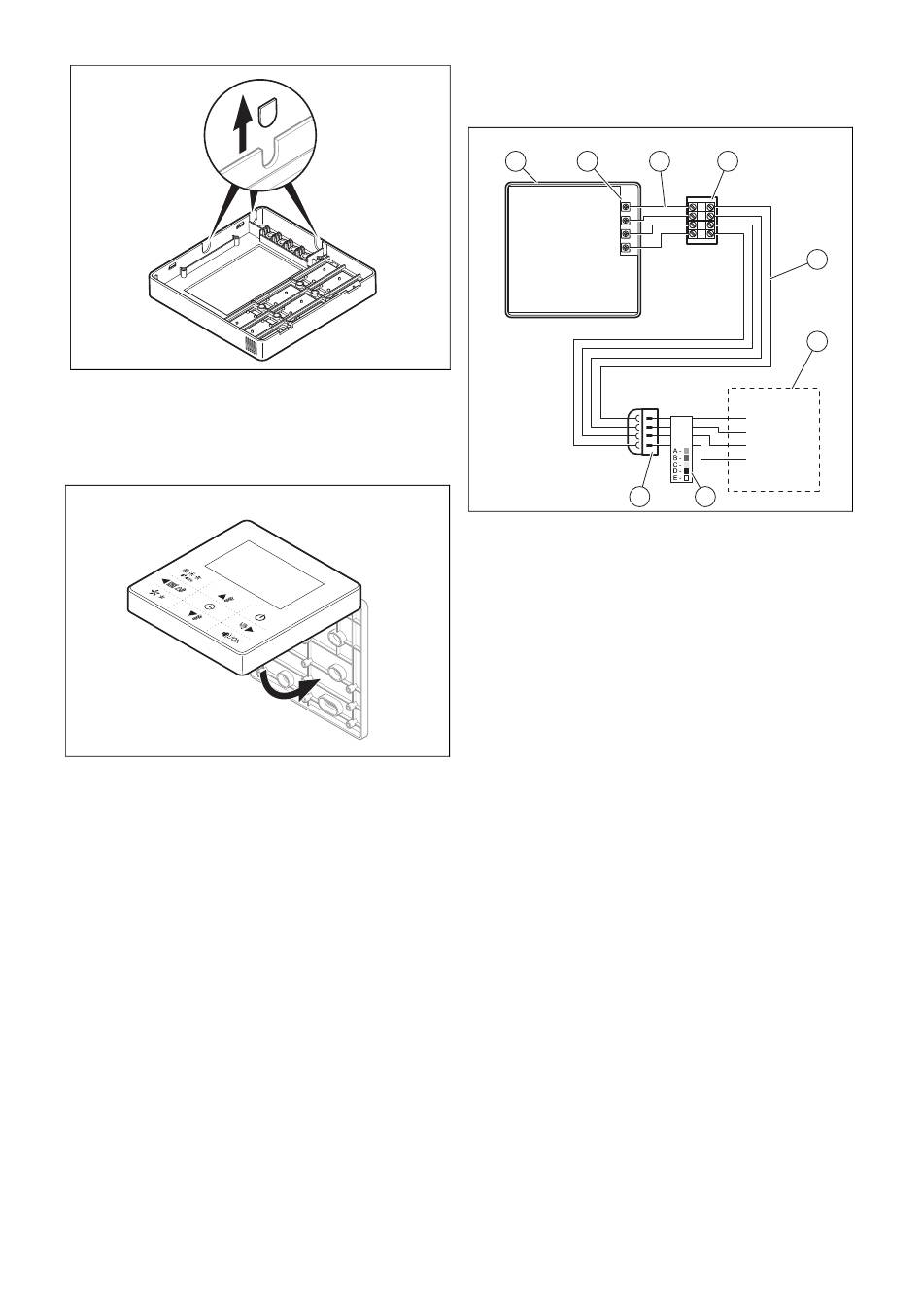

Αποκόψτε το απαιτούμενο κανάλι κα-
λωδίων.
4. Δημιουργήστε τη σύνδεση ρεύματος
(→ σελίδα 15).
5. Πιέστε τον ελεγκτή προσεκτικά μέσα
στο στήριγμα τοίχου.
4 Εγκατάσταση
ηλεκτρολογικών
4.1 Κατάρτιση
Η εγκατάσταση των ηλεκτρολογικών
επιτρέπεται να πραγματοποιείται μόνο
από έναν ειδικό ηλεκτρολογικών εγκατα-
στάσεων.
0020304706_00 Οδηγίες εγκατάστασης και συντήρησης
Εγκατάσταση ηλεκτρολογικών 4
4.2 Σύνδεση ελεγκτή στη μονάδα fan
coil
1
1 Ελεγκτής
2 Πλάκα με ακρο-
δέκτες ρυθμιστή
3 Καλώδιο προ-
έκτασης (εάν
απαιτείται, δεν
περιλαμβάνεται
στο περιεχόμενο
παράδοσης)
4 Κλέμα ακροδε-
κτών (εάν απαι-
τείται, δεν περι-
λαμβάνεται στο
περιεχόμενο πα-
ράδοσης)
1. Συνδέστε τη συμπεριλαμβανόμενη
δέσμη καλωδίων (5) στον ακροδέκτη
σύνδεσης του ελεγκτή (2).
2. Συμβουλευθείτε για το άνοιγμα του πί-
νακα ελέγχου της μονάδας fan coil (6)
τις οδηγίες εγκατάστασης της μονάδας
fan coil.
3. Συνδέστε τη συμπεριλαμβανόμενη
δέσμη καλωδίων (5) στην υπάρχουσα
δέσμη καλωδίων (8) στη μονάδα fan
coil.
◁
Ο κωδικός χρώματος (5), που δη-
λώνεται στην αυτοκόλλητη ετικέτα,
πρέπει να τηρείται.
2 3 4
C
+5V
D
GND
A
IR+
B
IR-
C
D
A
B
8 7
5 Δέσμη καλω-
δίων, περιλαμ-
βάνεται στο πε-
ριεχόμενο πα-
ράδοσης
6 Μονάδα fan coil
7 Αυτοκόλλητη
ετικέτα σύνδεσης
ρεύματος
8 Υπάρχουσα
δέσμη καλωδίων
στη μονάδα fan
coil
5
6
+5V
GND
IR+
IR-
