4 Elektroinstallation
Der elektrische Anschluss darf nur von einem anerkann-
ten Fachhandwerksbetrieb vorgenommen werden.
Lebensgefahr durch Stromschlag an spannungs-
führenden Anschlüssen!
Vor Arbeiten am Gerät die Stromzufuhr abschal-
ten und vor Wiedereinschalten sichern.
Das Betätigen der Netzschalter am VR 60, auro-
MATIC 620 bzw. calorMATIC 630 reicht nicht
aus, um alle Klemmen des Systems spannungs-
frei zu schalten.
4.1 Mischermodul bauseitig anschließen
• Nehmen Sie die Anschlussverdrahtung des Mischer-
moduls gemäß Abb. 4.1 vor.
• Zur Einbindung des Mischermoduls in die Systemkom-
munikation verwenden Sie das beiliegende eBus-
Verbindungskabel. Der eBus kann an einer beliebigen
Stelle des Systems verzweigt werden.
Im Gesamtsystem erfolgt die Netz-Einspeisung bauseits
an einer Komponente. Das beiliegende Netzkabel wird
zur Versorgung des Mischermoduls verwendet.
Hinweis!
Bitte beachten Sie, dass der VR 60 einen Netz-
schalter besitzt, mit dem Sie die interne Elektro-
nik sowie alle angeschlossenen Aktoren (Pum-
pen, Mischer) zu Test- oder Wartungszwecken
abschalten können.
Bei abgenommenem Gehäusedeckel signalisiert
eine grüne Leuchtdiode, dass die Netzversor-
gung am VR 60 noch anliegt.
230 V~
230 V~
PE N L
PE N L

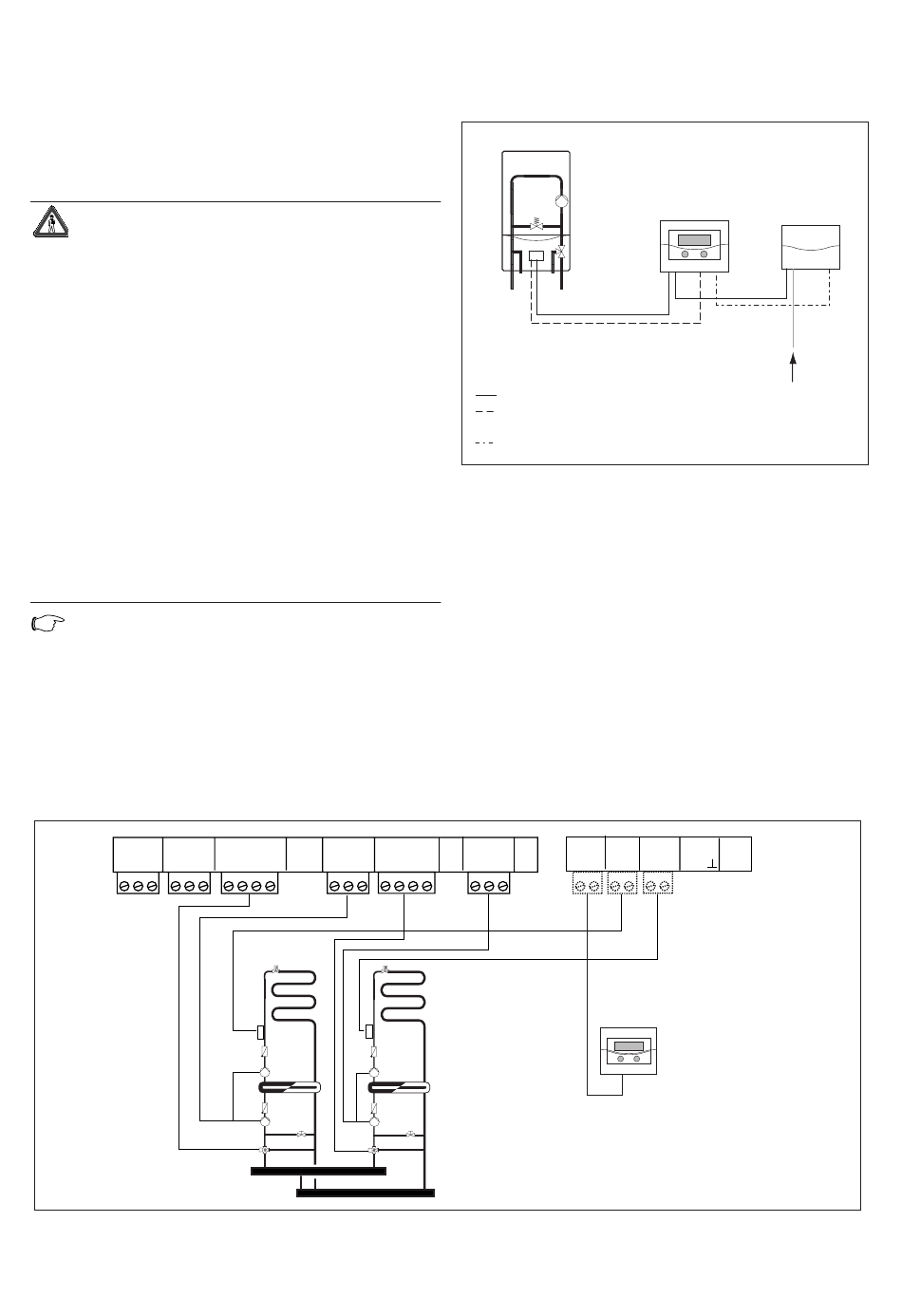

Abb. 4.1 Anschluss des Mischermodules
Installationsanleitung Mischermodul VR 60
HKa
HKa-P
PE N Auf Zu
PE N L
PE N Auf Zu
230-V-Leitung (Lieferumfang)
Verbindungsleitung 7/8/9
(Lieferumfang)
eBus-Leitung (Lieferumfang)
Abb. 4.2: Anschluss der eBus- und Netzleitung im System
HKb
HKb-P
PE N L
Elektroinstallation 4
auroMATIC 620
calorMATIC 630
bauseitiger Anschluss
kein Lieferumfang
BUS
VFa
VFb
AF
+ -
2 1
2 1
AF 0
calorMATIC 630
auroMATIC 620
VR 60
230 V~
VR 60
5
