MBT Synchron-Torquemotoren
5.2

Hinweise zum Transport an der Maschine

Transport von Statoren im Gehäu‐
HINWEIS
Eingebaute Komponenten (z.B. KTY84, Geber) enthalten
gegebenenfalls elektrostatisch gefährdete Bauteile (EGB).
Beachten Sie die EGB-Schutzmaßnahmen.
WARNUNG
Verwenden Sie ausschließlich dem Gewicht der Motoren
entsprechende Hebezeuge. Verwenden Sie zum Heben des
Stators mit Gehäuse die vorgesehenen Ringschrauben am
Gehäuse. Überprüfen Sie den festen Sitz der Ringschrauben
vor jeder Verwendung.
Begeben Sie sich niemals unter hängende Lasten.
Verwenden Sie geeignete Schutzeinrichtungen und
Schutzkleidung
Sicherheitsschuhe.
Heben oder bewegen Sie den Motor nicht am Kabelstrang.
Entfernen Sie vor der Inbetriebnahme die vorhandenen
Transportsicherungen und bewahren Sie diese auf.
Beachten Sie die DIN 580 zum Transport der Motoren mittels
Ringschrauben. Das Nichtbeachten der Hinweise in dieser Norm
kann zur Überlastung der Ringschrauben und somit zu Personen-
und/oder Produktschäden führen.
Statoren mit Gehäuse besitzen zum Transport, je nach Statorgröße bzw. -
se
länge, eine bzw. zwei Ringschrauben an der Gehäuseoberseite. Verwenden
Sie diese Ringschrauben zum Heben und Positionieren der Statoren.

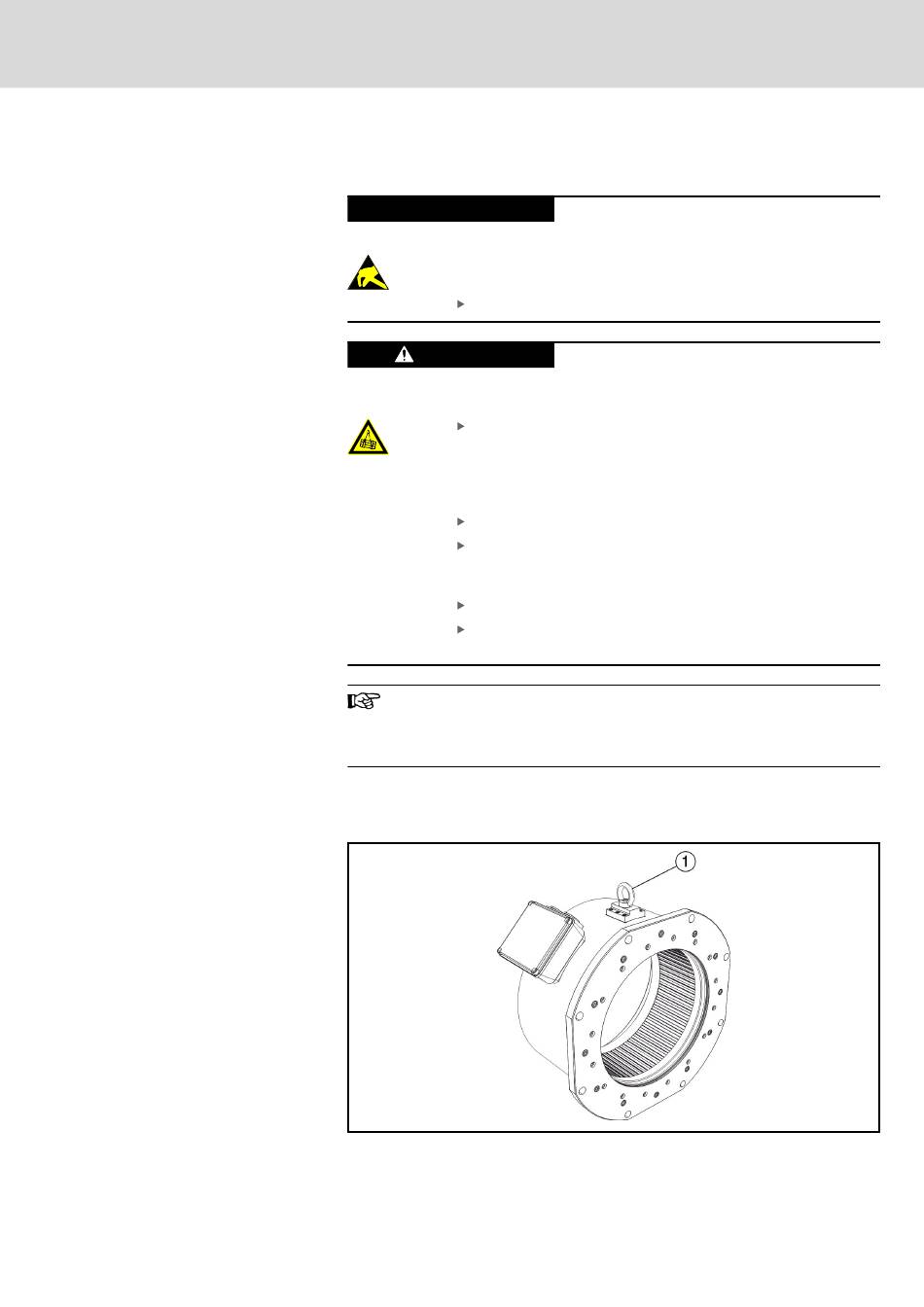

① Ringschraube zum Transport
Abb. 5-1: Ringschraube am Beispiel MST450E mit Gehäuse
Transport und Lagerung
Elektrostatisch gefährdete
Anschlussstellen nicht berühren!
Verletzungsgefahr, Sachschäden
Transportvorgängen durch unsachgemäße
Handhabung möglich!
beim Transport,
R911336709_Ausgabe 03 Bosch Rexroth AG
19/69
Bauteile,
bei
tragen Sie
