Montage
Bosch Rexroth AG R911336709_Ausgabe 03

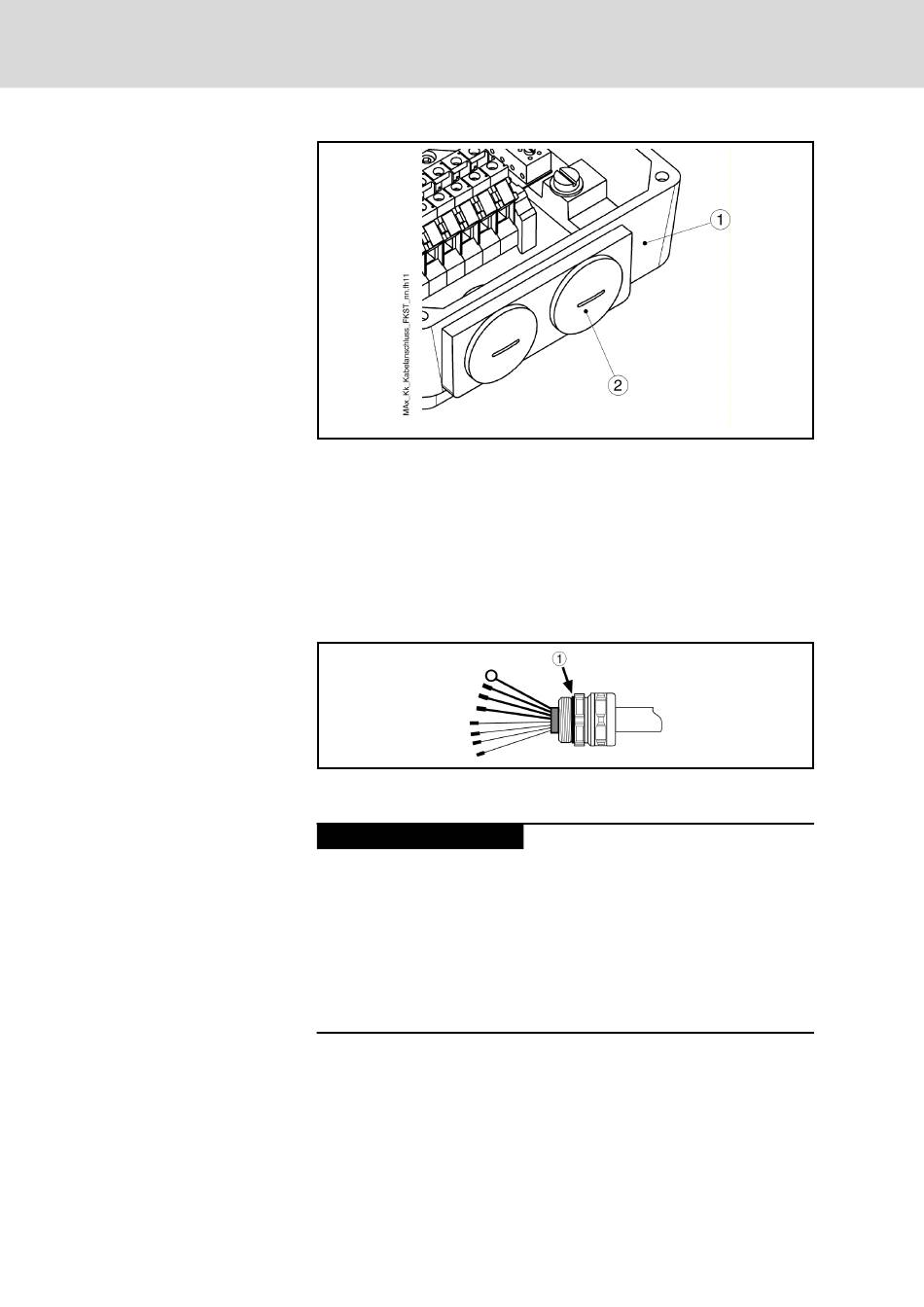

① Klemmenkasten
② Schutzabdeckung der Kabelverschraubung
Abb. 6-12: Kabelverschraubung am Klemmenkasten
2. Schutzabdeckung der Kabelverschraubung ② herausdrehen.
3. Das Leistungskabel bis zur Kabelverschraubung durch die Öffnung in
den Klemmenkasten führen und das Kabel samt Kabelverschraubung
am Klemmenkasten befestigen.
An der Kabelverschraubung des Leistungskabels befindet sich ein O-
Ring. Achten Sie bei der Montage darauf, dass sich dieser tatsächlich in
der Verschraubung des Leistungskabels befindet.
① Position des O-Ring
Abb. 6-13: O-Ring an Kabelverschraubung
HINWEIS
Überprüfen Sie vor dem Befestigen des Leistungskabels am Klemmen‐
kasten mittels Sichtkontrolle den ordnungsgemäßen Zustand und die
korrekte Position des O-Ring an der Verschraubung des Leistungska‐
bels.
Bei fehlendem O-Ring darf das Leistungskabel nicht verwendet werden.
Kontaktieren Sie in diesem Falle Ihren zuständigen Rexroth Vertriebs-
oder Servicepartner.
4. Anschluss der Adern entsprechend dem Anschlussschema Standard‐
verkabelung oder Doppelverkabelung durchführen.
Beachten Sie hierbei folgende Anzugsmomente:
MBT Synchron-Torquemotoren
Verlust der Motorschutzart durch un‐
sachgemäß eingelegte oder fehlende
Dichtungen!
