MBT Synchron-Torquemotoren
Befestigungsgewinde am Stator
Rexroth sind und vom Anwender entsprechend dimensioniert und bereit ge‐
stellt werden müssen.
Ausgangszustand bei der Montage: Motorkomponenten liegen flach auf sau‐
berer, ebener Unterlage.
1. Prüfen Sie, ob Bauteile beschädigt sind. Schadhafte Bauteile dürfen
nicht montiert werden.
2. Halten Sie Werkzeuge, Hilfsstoffe, Mess- und Prüfmittel bereit und stel‐
len Sie sicher, dass die Montage in sauberer, trockener und staubarmer
Umgebung vorgenommen werden kann.
3. Kontrollieren Sie alle Bauteile und Montageflächen, Bohrungen und Ge‐
winde sowie die O-Ring-Nuten am Stator auf Sauberkeit und Gratfrei‐
heit. Alle Stellen müssen sauber, rostfrei und vollständig gratfrei sein.
Reinigen und entgraten Sie ggf. diese Stellen.
4. Reinigen Sie vor der Montage die Anlageflächen von Statoren in Aus‐
führung "...-ST-.." mit einem geeigneten Mittel (z. B. RIVOLTA A.C.S.3).
5. Fetten Sie die O-Ringe mit einem gewöhnlichen Schmierfett ein und
montieren Sie die O-Ringe in den dafür vorgesehenen Stator-Nuten.
Vermeiden Sie Verdrillen und Verschmutzen der O-Ringe.
6. Schrauben Sie die für den Transport von Statoren ohne Gehäuse benö‐
tigten Ringschrauben in jeweils gegenüberliegende Gewindebohrungen
(siehe
Abb. 5-2 "Transport " auf Seite
Achten Sie bei allen Arbeitsschritten auf Sauberkeit!

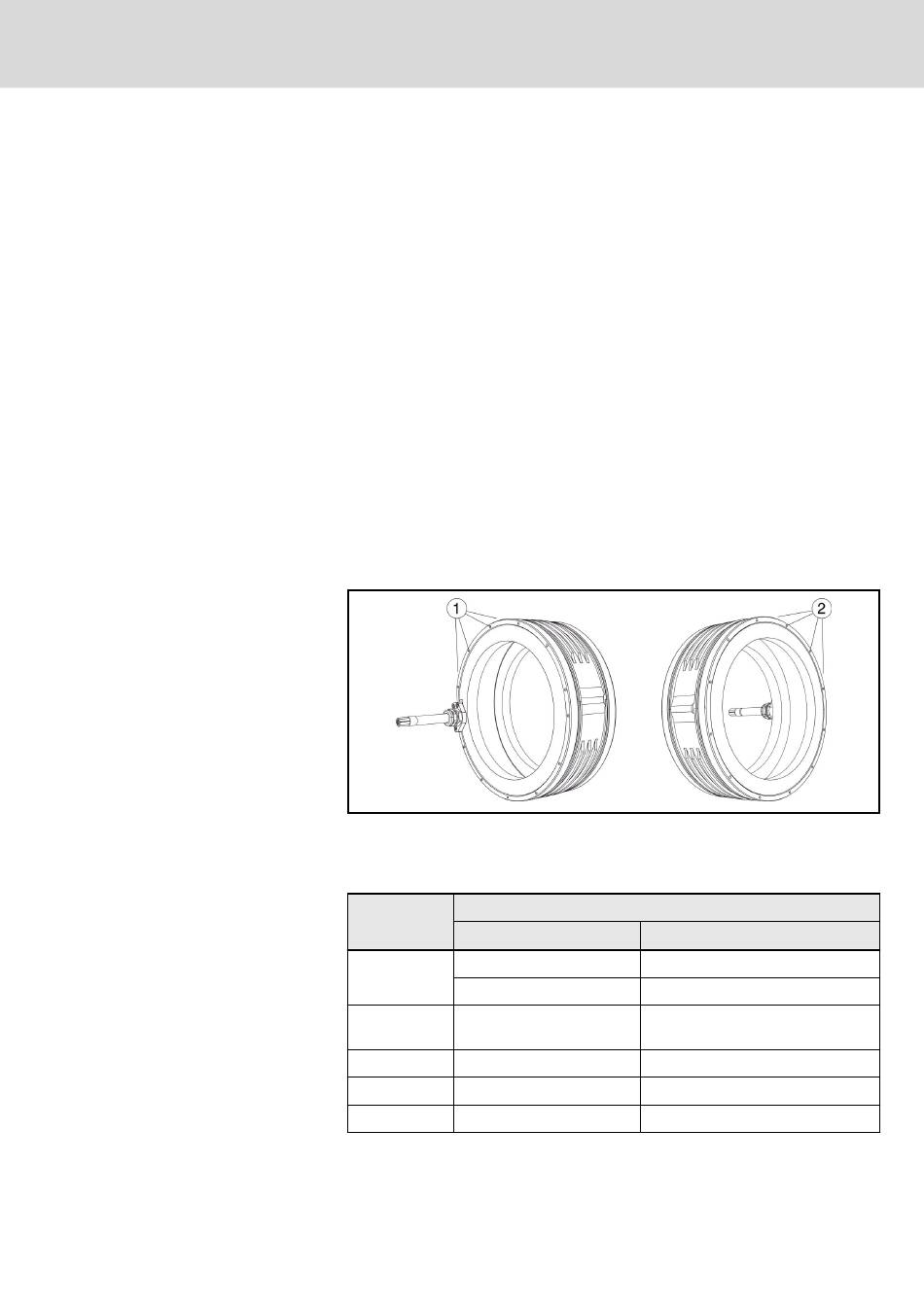

①
Befestigungsgewinde umlaufend an Kabelabgangsseite
②
Befestigungsgewinde umlaufend gegenüber Kabelabgangssei‐
te
Abb. 6-1:
Stator-Befestigungsgewinde
Stator
Abmessung
M6 / 14 mm tief
MST130...-
FT-...
M4 / 9 mm tief
MST130...-
M5 / 11 mm tief
NS-...
MST160
M5 / 11 mm tief
MST161
M5 / 11 mm tief
MST201
M5 / 11 mm tief
20).
Stator-Befestigungsgewinde
Anzahl
4 (kabelabgangsseitig)
8 (gegenüber Kabelabgang)
8 (kabelabgangsseitig)
8 (beidseitig)
8 (beidseitig)
8 (beidseitig)
R911336709_Ausgabe 03 Bosch Rexroth AG
25/69
Montage
