Bosch rexroth MBT Betriebsanleitung Seite 56

42/69
Montage
Klemmenkastenanschluss Baugröße 360 / 450 / 530
Bildbeispiel Klemmenkasten
Bosch Rexroth AG R911336709_Ausgabe 03
● Die werkseitig im Deckel des Klemmenkasten eingeklebte
Dichtung darf nicht gelöst oder beschädigt werden.
● Beachten Sie die Größe der Kabelverschraubung und An‐
schlussgewinde für die Kabeleinführung in den Klemmen‐
kasten.
● Achten Sie besonders auf geordnete und spannungsfreie
Verlegung der Anschlusskabel im Klemmenkasten um
Scheuer- oder Druckstellen an den Kabeln zu vermeiden.
● Die Anschlüsse der internen Wicklungsverschaltung im
Klemmenkasten dürfen nicht gelöst werden.
MST360x-__-FH-_KR-...

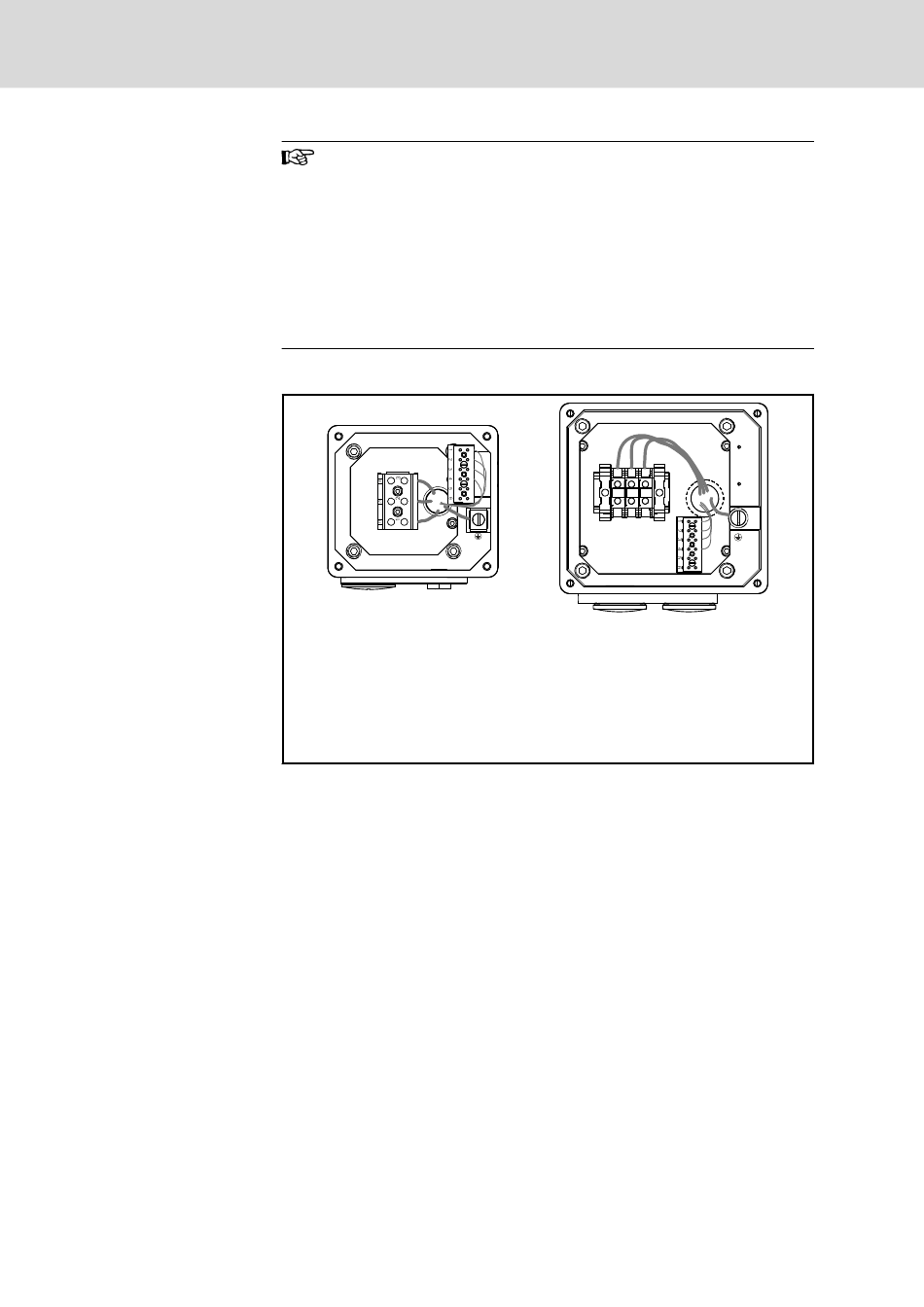

Abb. 6-8: Klemmenkasten MST360 / -450 / -530B, -C, -D, -E, -F, -P, -R
MBT Synchron-Torquemotoren
U V W
MST450x-__-FH-_KR-...
MST530B-__-FH-_KR-...
MST530C-__-FH-_KR-...
MST530 -__-FH-_KR-... D
MST530E-__-FH-_KR-...
MST530 -__-FH-_KR-... F
MST530 -__-FH-_KR-... P
MST530 -__-FH-_KR-... R
