MBT Synchron-Torquemotoren

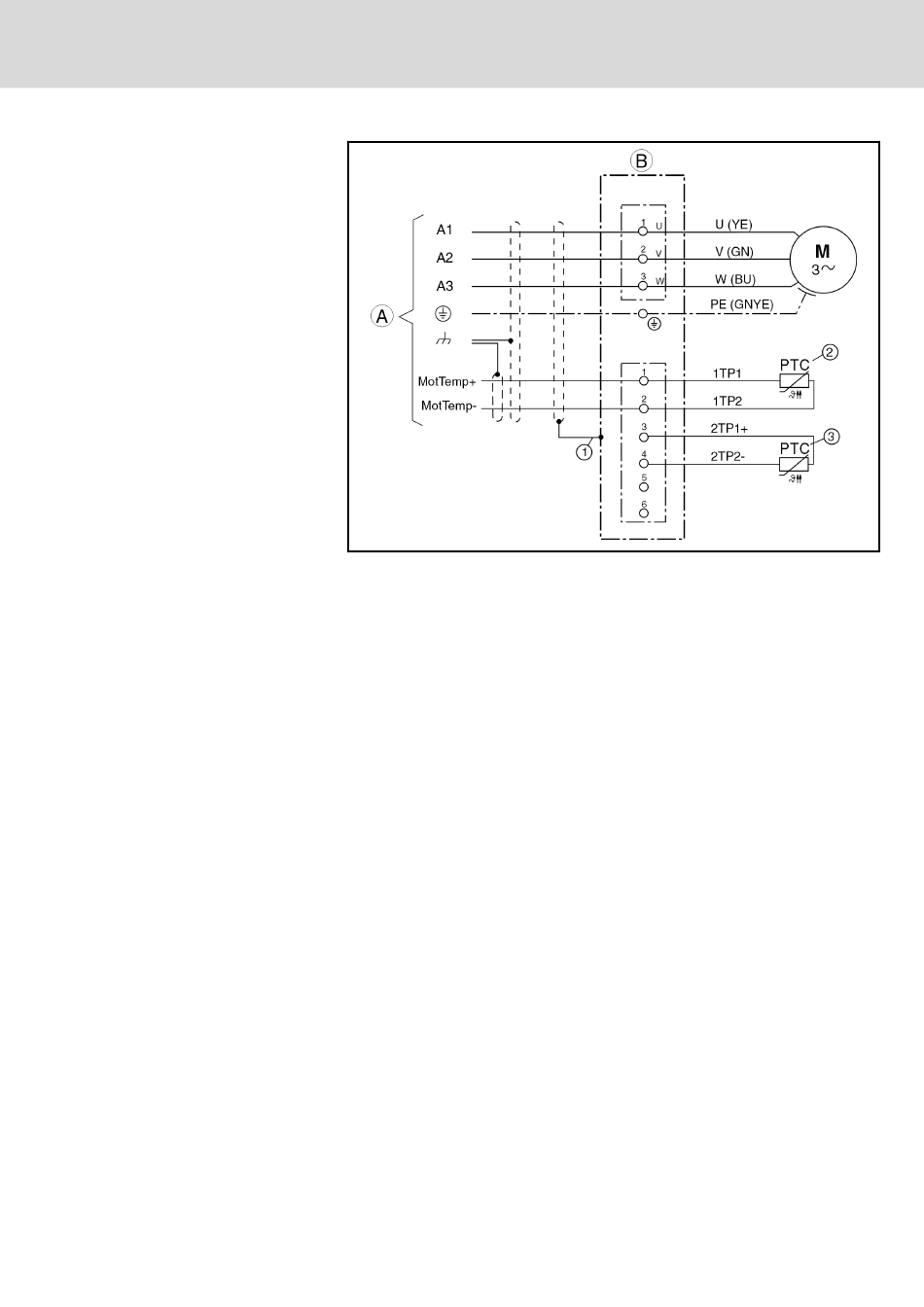

Anschlussübersicht Klemmenkas‐
ten
① Gesamtschirmauflage über die Kabelklemmung der Zugentlas‐
tung in der Kabelverschraubung ausführen
② Temperatursensor SNM.150.DK zum Motorschutz am
Antriebsregelgerät anschließen
③ Temperatursensor KTY84-130 kann zur externen Temperatur‐
messung verwendet werden
Abb. 6-9: Anschlussübersicht am Klemmenkasten
R911336709_Ausgabe 03 Bosch Rexroth AG
43/69
Montage
