R&S RTO6 Erste Schritte Seite 54

®
R&S RTO6
Tippen Sie auf das Symbol und dann auf das Diagramm mit der Messkurve, für die die
Messung durchgeführt werden soll oder ziehen Sie ein Rechteck zur Definition eines
Suchbereichs auf.

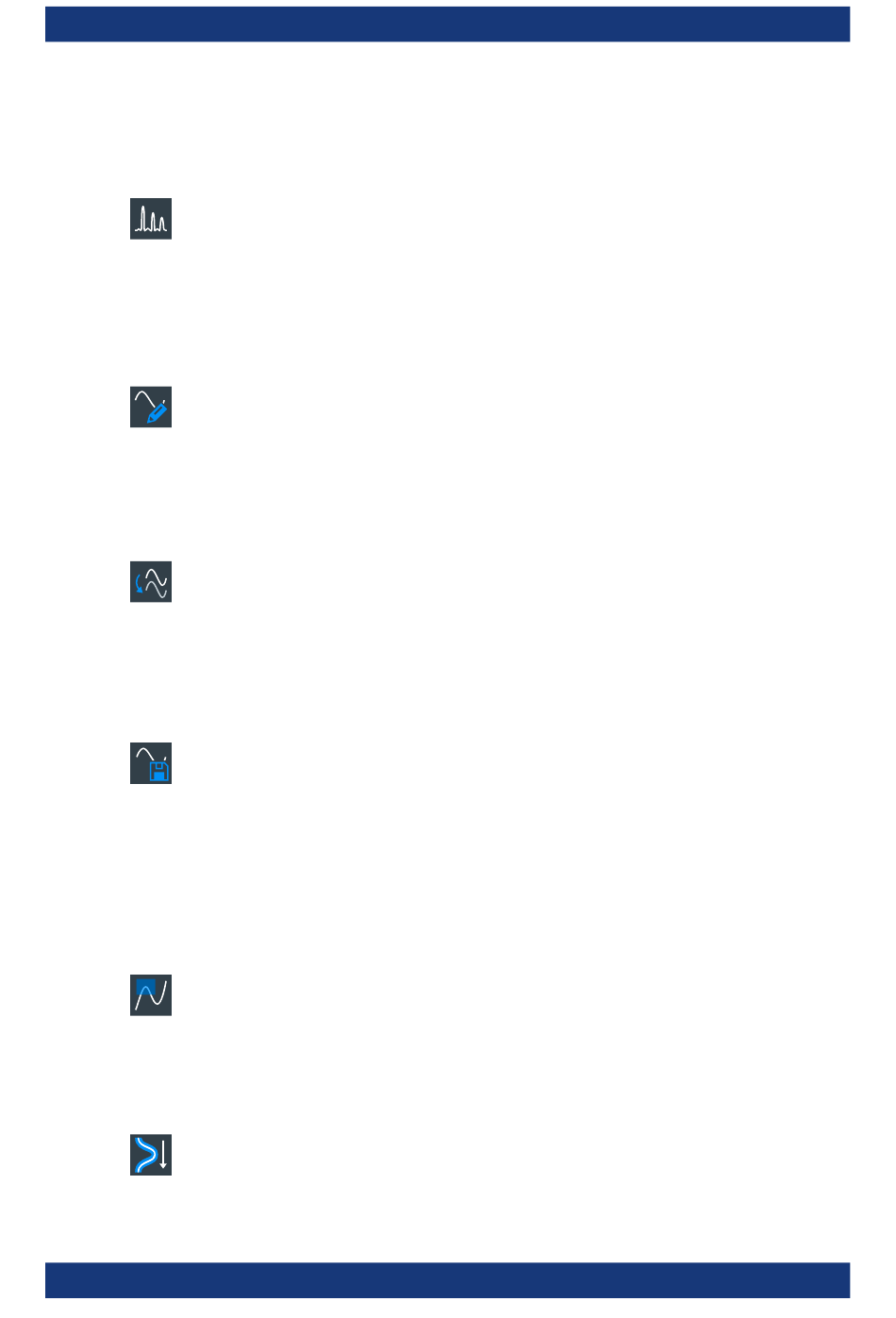

FFT
Transformiert eine Messkurve durch schnelle Fourier-Transformation (FFT) in das Fre-
quenzspektrum. Die FFT-Messkurve wird in einem neuen Diagramm angezeigt.
Tippen Sie auf das Symbol und passen Sie die Einstellungen im Symbolleistenassis-
tent an. Tippen Sie auf das Diagramm mit der zu transformierenden Messkurve. Das
FFT-Diagramm wird aus der ausgewählten Messkurve erstellt.
Tippen Sie zum Anpassen von FFT-Einstellungen zweimal auf das FFT-Diagramm.
Bezeichnung (Label)
Definiert eine Messkurvenbezeichnung, die die Messkurve benennt oder beschreibt.
Tippen Sie auf das Symbol und dann auf die Messkurve, für die eine Bezeichnung fest-
gelegt werden soll. Geben Sie den Bezeichnungstext über die Bildschirmtastatur ein.
Der Text wird in der Farbe der Messkurve angezeigt. Wenn Sie auf den Display-Hinter-
grund tippen, wird die Bezeichnung der ausgewählten Messkurve zugewiesen. Sie
können die Bezeichnung an eine andere Position ziehen.
Referenz speichern (Save Reference)
Kopiert die ausgewählte Quellenmesskurve mit allen Einstellungen in die Referenz-
messkurve. Wenn die Erfassung läuft, ist die Referenzmesskurve eine Momentauf-
nahme. Sie können bis zu vier Referenzmesskurven konfigurieren.
Tippen Sie auf das Symbol und wählen Sie die gewünschte Referenzmesskurve (R1
bis R4) im Symbolleistenassistent aus. Tippen Sie auf die Messkurve, die als Referenz
kopiert werden soll.
Messkurve speichern (Save Waveform)
Exportiert die Messkurvendaten in eine Datei unter Verwendung der Einstellungen, die
unter „Menü" (Menu)> „Speichern/Abrufen" (Save/Recall) > Registerkarte „Speichern"
(Save) > „Messkurve" (Waveform) > Registerkarte „Einstellungen" (Setup) festgelegt
wurden.
Der Dateiname wird gemäß dem automatischen Benennungsmuster erstellt.
Tippen Sie auf das Symbol und dann auf die Messkurve, die exportiert werden soll.
Wenn Sie auf den Display-Hintergrund tippen, wird die ausgewählte Messkurve expor-
tiert, oder es wird ein Mehrkanalexport durchgeführt, falls dieser konfiguriert wurde.
Zonentrigger (Zone trigger)
Definiert einen Zonentrigger, der die Triggerbedingung mit dem Schnittpunkt oder
Nicht-Schnittpunkt einer oder mehrerer Zonen oder Masken kombiniert.
Tippen Sie auf das Symbol und dann auf die Eckpunkte der Zone auf dem Bildschirm.
Tippen Sie auf „Zone abschließen" (Finish zone). Sie können der Triggerbedingung
weitere Zonen hinzufügen.
Spektrogramm (Spectogram) (Option R&S RTO6-K37)
Startet eine FFT und das Spektrogramm. Die FFT-Messkurve und das Spektrogramm
werden in separaten Diagrammen dargestellt.
