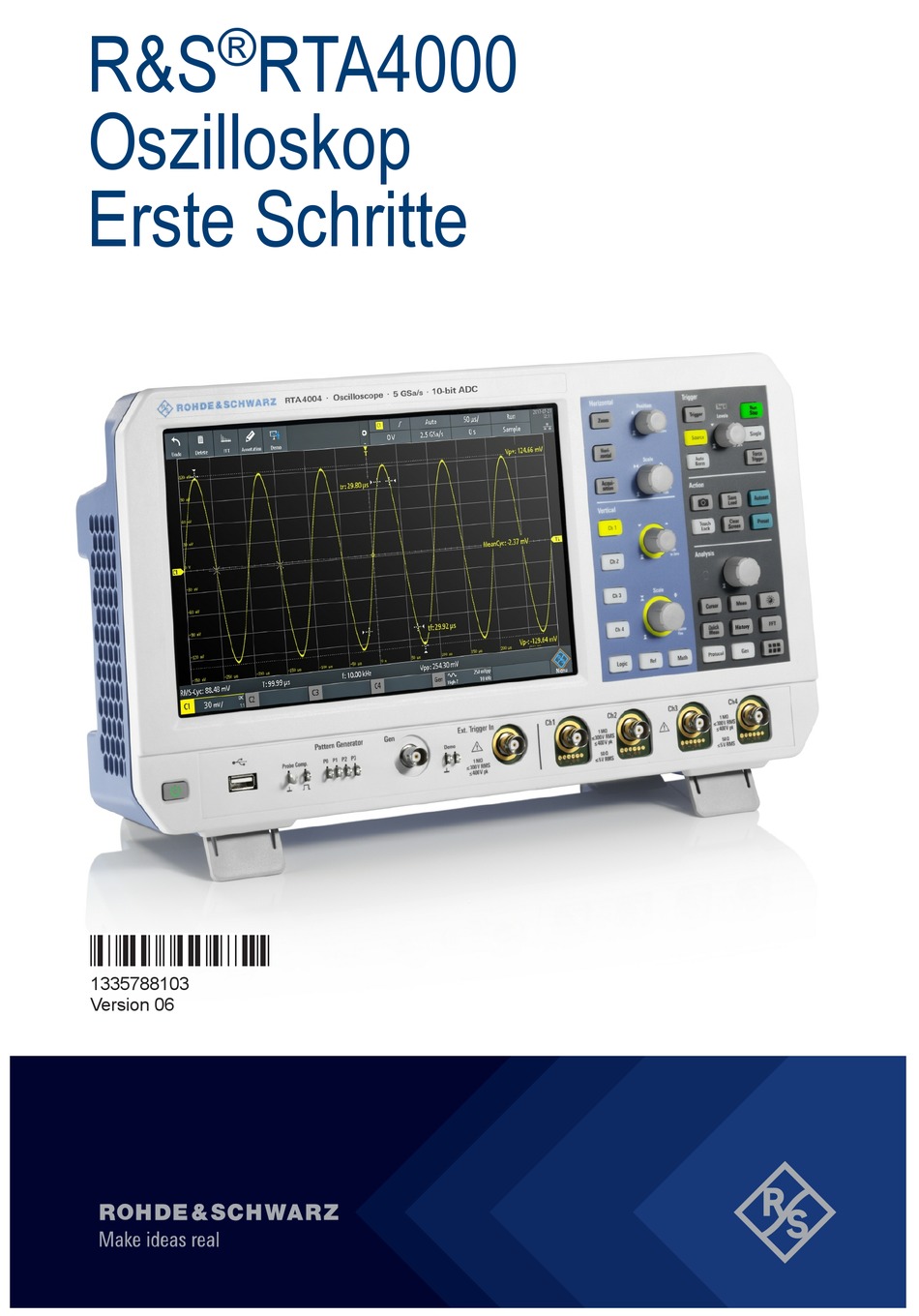

- Seite 1 ® R&S RTA4000 Oszilloskop Erste Schritte (=SÜß3) 1335788103 Version 06...
- Seite 2 Warenzeichen der Firma Rohde & Schwarz GmbH & Co. KG. Eigennamen sind Warenzeichen der jeweiligen Eigentümer. ® 1335.7881.03 | Version 06 | R&S RTA4000 ® In diesem Handbuch werden Produkte von Rohde & Schwarz ohne das Symbol angegeben, z. B. wird ® R&S RTA4000 als R&S RTA4000 bezeichnet.
-
Seite 3: Inhaltsverzeichnis
® Inhalt R&S RTA4000 Inhalt 1 Informationen zur Sicherheit und zu gesetzlichen Bestim- mungen...................5 1.1 Sicherheitshinweise................5 1.2 Kennzeichnungen am Produkt............12 1.3 Warnhinweis in der Dokumentation..........12 1.4 Auffinden wichtiger Dokumente auf Rohde & Schwarz....13 1.5 Korea-Zertifizierung (KC) Klasse A........... 13 2 Übersicht über die Dokumentation........ - Seite 4 ® Inhalt R&S RTA4000 4.1.2 Weitere Anschlüsse an der Frontplatte..........25 4.2 Seitenansicht..................26 4.3 Rückseite..................... 27 5 Kontakt Customer Support..........29 Erste Schritte 1335.7881.03 ─ 06...
-
Seite 5: Informationen Zur Sicherheit Und Zu Gesetzlichen Bestimmungen
Seite 5. Bestimmungsgemäße Verwendung Das R&S RTA4000 Oszilloskop wurde für Messungen an Stromkreisen entwi- ckelt, die nur indirekt oder gar nicht mit dem Stromnetz verbunden sind. Es ist in keine Messkategorie eingestuft. Das Produkt ist für die Entwicklung, Produktion und Prüfung elektronischer Bau- teile und Geräte in Industrie-, Verwaltungs- und Laborumgebungen vorgesehen. - Seite 6 ® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Sicherheitshinweise nen Hinweise. Halten Sie die Produktdokumentation griffbereit und geben Sie sie an andere Benutzer weiter. Verwenden Sie das Produkt nur für seinen bestimmungsgemäßen Gebrauch und innerhalb seiner Leistungsgrenzen. Der bestimmungsgemäße Gebrauch und die Grenzwerte werden in der Produktdokumentation wie beispielsweise dem Daten- blatt, den Handbüchern und den gedruckten „Sicherheitshinweisen“...
- Seite 7 ® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Sicherheitshinweise ren kann. Wenn Rohde & Schwarz ein für das Produkt entworfenes Zubehör bereitstellt, z. B. eine Tragetasche, können Sie das Produkt im Außenbereich ein- setzen. Das Produkt kann bis zu der im Datenblatt angegebenen Höhe betrieben werden.
- Seite 8 ® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Sicherheitshinweise Ergreifen Sie zu Ihrer Sicherheit die folgenden Maßnahmen: ● Verwenden Sie keinen Trenntransformator zum Anschließen des Geräts an die Netzstromversorgung. ● Stellen Sie vor dem Einschalten des Produkts sicher, dass die auf dem Pro- dukt angegebenen Spannungs- und Frequenzwerte mit den Werten der ver- fügbaren Spannungsquelle übereinstimmen.
- Seite 9 ® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Sicherheitshinweise ● Beachten Sie alle Spannungs- und Stromangaben am Gerät, an den Tastköp- fen und am Zubehör. Grenzwerte und Einstufungen sind am Produkt angege- ben und in den Datenblättern aufgeführt.
- Seite 10 ® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Sicherheitshinweise Stellen Sie sicher, dass nur im Umgang mit Elektrizität erfahrene Personen die Produkte für Messungen gefährlicher Berührungsspannungen verwenden. Um unter diesen Arbeitsbedingungen Risiken zu erkennen und Gefahren zu vermei- den, die durch Elektrizität entstehen können, ist eine spezielle Ausbildung und...
- Seite 11 ® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Sicherheitshinweise Messkategorien IEC 61010-2-030 definiert die Messkategorien für die Einstufung von Geräten im Hinblick auf ihre Widerstandsfähigkeit gegen kurze transiente Überspannungen, die zusätzlich zur Arbeitsspannung auftreten. Verwenden Sie den Messaufbau nur in elektrischen Umgebungen, die der Einstufung der Geräte entsprechen.
-
Seite 12: Kennzeichnungen Am Produkt
® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Warnhinweis in der Dokumentation Gefahr von elektrischem Schlag Kennzeichnet stromführende Teile. Gefahr von elektrischem Schlag, Brand oder Per- sonenschäden, unter Umständen mit Todesfolge. Schutzleiteranschluss Verbinden Sie diesen Anschluss mit einem geerdeten Außenleiter oder mit Schutz- erde. -
Seite 13: Auffinden Wichtiger Dokumente Auf Rohde & Schwarz
® Informationen zur Sicherheit und zu gesetzlichen Bestim- R&S RTA4000 mungen Korea-Zertifizierung (KC) Klasse A WARNUNG Möglicherweise gefährliche Situation. Die Situation könnte zum Tod oder zu schweren Verletzungen führen, wenn sie nicht vermieden wird. VORSICHT Möglicherweise gefährliche Situation. Die Situation könnte zu leichten oder mit- telschweren Verletzungen führen, wenn sie nicht vermieden wird. -
Seite 14: Übersicht Über Die Dokumentation
Handbücher und Gerätehilfe Sie finden die Handbücher auf der Produktseite unter: www.rohde-schwarz.com/manual/rta4000 Erste Schritte (Handbuch) Enthält eine Einführung in das R&S RTA4000 und beschreibt die Inbetriebnahme des Produkts. Eine englische Version in gedruckter Form ist im Lieferumfang ent- halten. Bedienhandbuch Enthält die Beschreibung aller Betriebsarten und Funktionen des Geräts. -
Seite 15: Datenblatt Und Broschüre
R&S RTA4000 Release Notes und Open Source Acknowledgment Instrument Security Procedures (Handbuch) Befasst sich mit Sicherheitsfragen beim Einsatz des R&S RTA4000 in gesicher- ten Bereichen. Servicehandbuch Es beschreibt den Leistungstest zur Prüfung der Nennanforderungen, den Aus- tausch und die Reparatur von Baugruppen, das Firmware-Update, die Fehlersu- che und Beseitigung von Fehlern und enthält Gerätezeichnungen und Ersatzteil-... - Seite 16 ® Übersicht über die Dokumentation R&S RTA4000 Release Notes und Open Source Acknowledgment Siehe www.rohde-schwarz.com/firmware/rta4000. Das Dokument kann auch direkt auf dem Gerät gelesen werden. Erste Schritte 1335.7881.03 ─ 06...
-
Seite 17: Inbetriebnahme
Falls die Lieferung unvollständig oder das Gerät beschädigt ist, setzen Sie sich mit Rohde & Schwarz in Verbindung. Inhalt der Lieferung Das Lieferpaket enthält folgende Teile: ● R&S RTA4000 Oszilloskop ● Tastköpfe R&S RT-ZP10 (4 Stück) ● Länderspezifisches Netzkabel ● Handbuch "Erste Schritte"... -
Seite 18: Auswahl Des Betriebsorts
® Inbetriebnahme R&S RTA4000 Produkt aufstellen Auswahl des Betriebsorts Bestimmte Betriebsbedingungen stellen eine exakten Betrieb sicher und vermei- den eine Beschädigung des Produkts und angeschlossener Geräte. Informatio- nen zu Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit finden Sie im Datenblatt. Siehe hierzu auch „Betriebsort auswählen“... -
Seite 19: Einbauen Des Produkts In Ein Gestell
® Inbetriebnahme R&S RTA4000 Produkt aufstellen Das Produkt auf einem Tisch aufstellen 1. Stellen Sie das Produkt auf eine stabile, ebene und waagerechte Oberfläche. 2. VORSICHT! Die Oberseite des Produkts ist zu klein zum Stapeln.. Wenn Sie ein anderes Produkt auf das Produkt stellen, kann der Stapel umfallen und Verletzungen verursachen. -
Seite 20: Hinweise Zum Messplatz
R&S RTA4000 in ein Gestell einbauen 1. Bereiten Sie das Gerät mit Hilfe eines zu den Abmessungen des R&S RTA4000 passenden Gestellbausatzes auf den Einbau in das Gestell vor. Angaben zu den Abmessungen finden Sie im Datenblatt. a) Bestellen Sie den Gestellbausatz, der für den R&S RTA4000entworfen wurde. -
Seite 21: Anschluss An Die Stromversorgung
® Inbetriebnahme R&S RTA4000 Anschluss an die Stromversorgung ● Schließen Sie offene Kabelenden stets ab. ● Stellen Sie sicher, dass angeschlossene externe Geräte den EMV-Bestim- mungen entsprechen. Messzubehör Verwenden Sie nur Tastköpfe und Messzubehör, die der Norm IEC 61010-031 entsprechen. -
Seite 22: Sicherungen Wechseln
R&S RTA4000 Sicherungen wechseln Das R&S RTA4000 kann mit verschiedenen Wechselspannungen betrieben wer- den und passt sich automatisch an die vorhandene Wechselspannung an. Die Nennbereiche sind: ● 100 V bis 240 V AC bei 50 Hz bis 60 Hz mit maximal 10 % Spannungs- schwankung auf der Leitung ●... - Seite 23 ® Inbetriebnahme R&S RTA4000 Sicherungen wechseln 5. Schieben Sie die Sicherungsfassung in den Steckplatz, bis sie einrastet. Erste Schritte 1335.7881.03 ─ 06...
-
Seite 24: Geräteübersicht
Frontansicht Geräteübersicht Frontansicht Bild 4-1 zeigt die Frontplatte des R&S RTA4000. Die Funktionstasten sind rechts neben dem Display nach ihrer Funktion in Blöcke zusammengefasst. Bild 4-1: Frontplatte des R&S RTA4000 mit vier Eingangskanälen 1 = Display 2 = Bedienelemente für horizontale und vertikale Einstellungen 3 = Bedienelemente für Triggereinstellungen, Aktion und Analyse... -
Seite 25: Eingänge
Eingänge BNC-Eingänge (4 und 5) Das R&S RTA4000 hat zwei oder vier Eingangskanäle (4) zum Anschließen der Eingangssignale. Der externe Triggereingang (5) dient zur Steuerung der Mes- sung durch ein externes Signal. Der Triggerpegel kann zwischen -5 V und 5 V eingestellt werden. -
Seite 26: Seitenansicht
USB 2.0-Schnittstelle vom Typ A zum Anschließen einer Maus oder Tastatur oder eines USB-Sticks zum Speichern und erneuten Laden von Geräteeinstellungen und Messdaten und für die Durchführung von Firmware-Updates. Seitenansicht Bild 4-2: Seitenansicht des R&S RTA4000 1 = Anschlüsse für Logiktastkopf (Mixed-Signal-Option R&S RTA-B1) Erste Schritte 1335.7881.03 ─ 06... -
Seite 27: Rückseite
Die maximale Eingangsfrequenz für ein Signal mit dem minimalen Ein- gangsspannungshub und mittlerer Hysterese von 800 mV (Vpp) beträgt 400 MHz. Rückseite Bild 4-3 zeigt die Rückseite des R&S RTA4000 mit den dort vorhandenen Anschlüssen. Bild 4-3: Rückseitenansicht des R&S RTA4000 1 = Aux Out-Anschluss... - Seite 28 ® Geräteübersicht R&S RTA4000 Rückseite 4 = Anschluss für Wechselstromversorgung und Hauptnetzschalter 5 = Kensington-Schloss zum Sichern des Geräts gegen Diebstahl 6 = Ring für Schloss zum Sichern des Geräts gegen Diebstahl 7 = Nicht belegt [Aux Out] (1) Mehrzweck-BNC-Ausgang, nutzbar als Pass/Fail- und Triggerausgang und als Ausgang von 10 MHz-Referenzfrequenz.
-
Seite 29: Kontakt Customer Support
® Kontakt Customer Support R&S RTA4000 Kontakt Customer Support Technischer Support – wo und wann immer Sie ihn benötigen Kontaktieren Sie unser Customer Support Center, wenn Sie eine schnelle, fach- kundige Hilfe zu einem Rohde & Schwarz Produkt benötigen. Ein Team aus hoch- qualifizierten Ingenieuren bietet Unterstützung und erarbeitet mit Ihnen Lösungen...
