Durch Drehen im Uhrzeigersinn werden die Messkurven gestreckt. Dabei wird der Ska-
lierungswert Zeit/div (time/div) verkleinert.
Drücken Sie den Knopf, um zwischen Grob- und Feinjustierung der Skala zu wechseln.
[Zoom]
Zeigt ein Zoomdiagramm für das aktive Diagramm an. Die Taste leuchtet, wenn min-
destens ein Zoom aktiv ist. Wenn Sie die Taste drücken, während die Zoomfunktion
aktiv ist, wird das Dialogfeld „Zoom" geöffnet, in dem Sie mehrere Zoombereiche für
eine detaillierte Signalbeobachtung konfigurieren können.

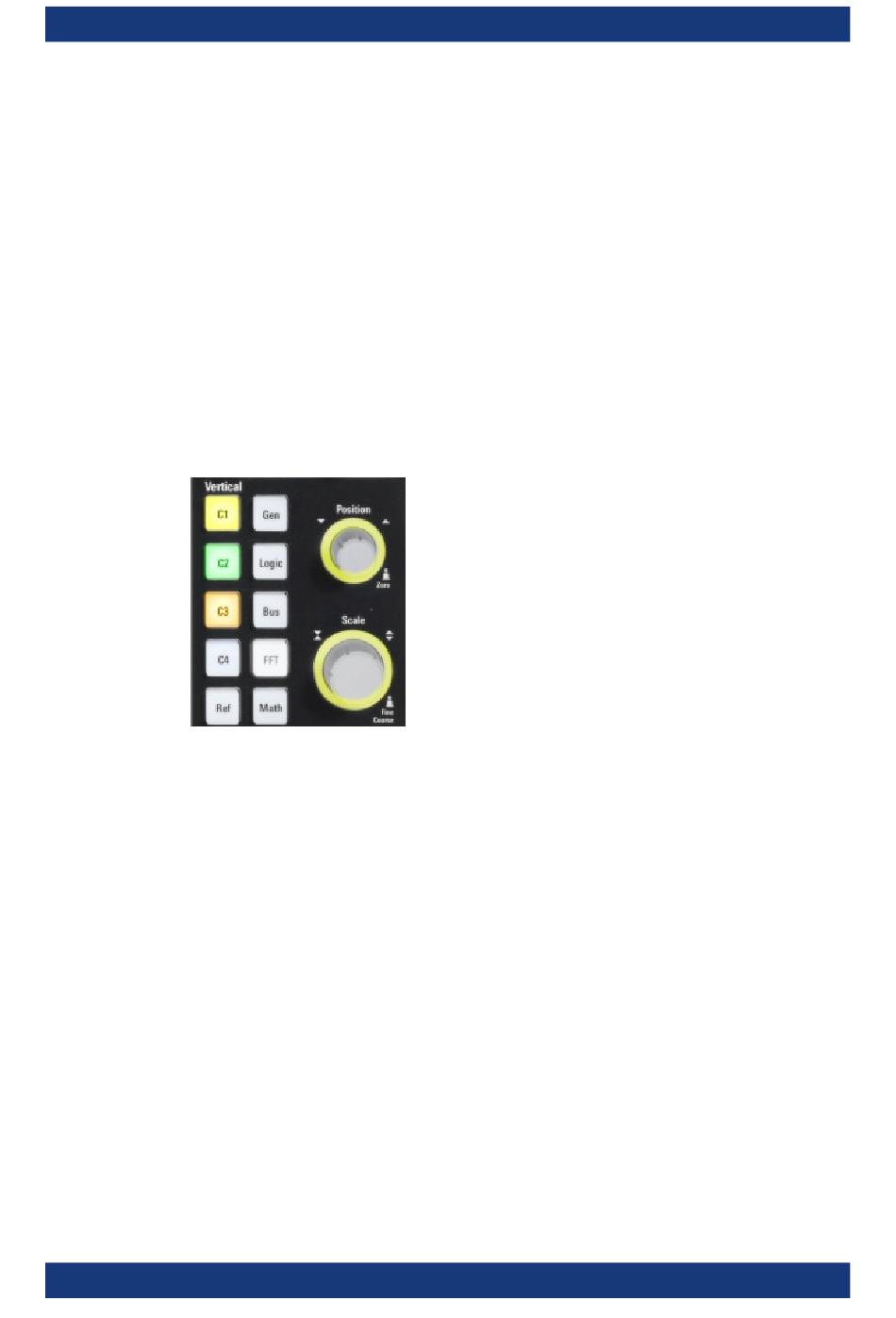

5.3.4 Vertical-Bedienelemente
Mit den Tasten und Drehknöpfen im Funktionsblock Vertical wird ein Signal ausge-
wählt. Außerdem werden die vertikale Skala und die Position des ausgewählten Sig-
nals eingestellt.
[C<n>]
Ermöglicht das Aktivieren, Auswählen und Konfigurieren eines Kanals. Wenn der
Kanal aktiv ist, leuchtet die Taste in der Farbe des Kanals.
Welche Auswirkung das Drücken der Taste hat, hängt vom Zustand des Kanals ab:
●
Ist der Kanal inaktiv, wird er durch Drücken der Taste aktiviert und ausgewählt.
●
Ist der Kanal aktiv, jedoch nicht ausgewählt, wird durch Drücken der Taste die
Kanalmesskurve ausgewählt.
●
Wenn die Messkurve ausgewählt ist, wird durch Drücken der Taste das Dialogfeld
„Vertikal" (Vertical) für den entsprechenden Kanal geöffnet.
Die vertikalen Drehknöpfe sind auf die ausgewählte Messkurve fokussiert und leuchten
in der Farbe der ausgewählten Messkurve. Sie leuchten in der Farbe der ausgewähl-
ten Messkurve.
[Ref]
Öffnet das Dialogfeld „Referenz" (Referenz), in dem Sie Referenzmesskurven konfigu-
rieren und anzeigen können. Durch wiederholtes Drücken der Taste kann die Refe-
renzmesskurve gewechselt werden.
Wenn eine Referenzmesskurve ausgewählt ist, leuchten die vertikalen Drehknöpfe je
nach ausgewählter Messkurve weiß oder hellgrau (Standardfarben).
Erste Schritte 1801.6670.03 ─ 02
Geräteübersicht
Tasten und Bedienelemente
30
