R&S
RTO6
Durch Drehen im Uhrzeigersinn wird die Messkurve gestreckt. Dabei wird der Skalie-
rungswert V/div verkleinert.
Drücken Sie den Knopf, um zwischen Grob- und Feinjustierung der Skala zu wechseln.

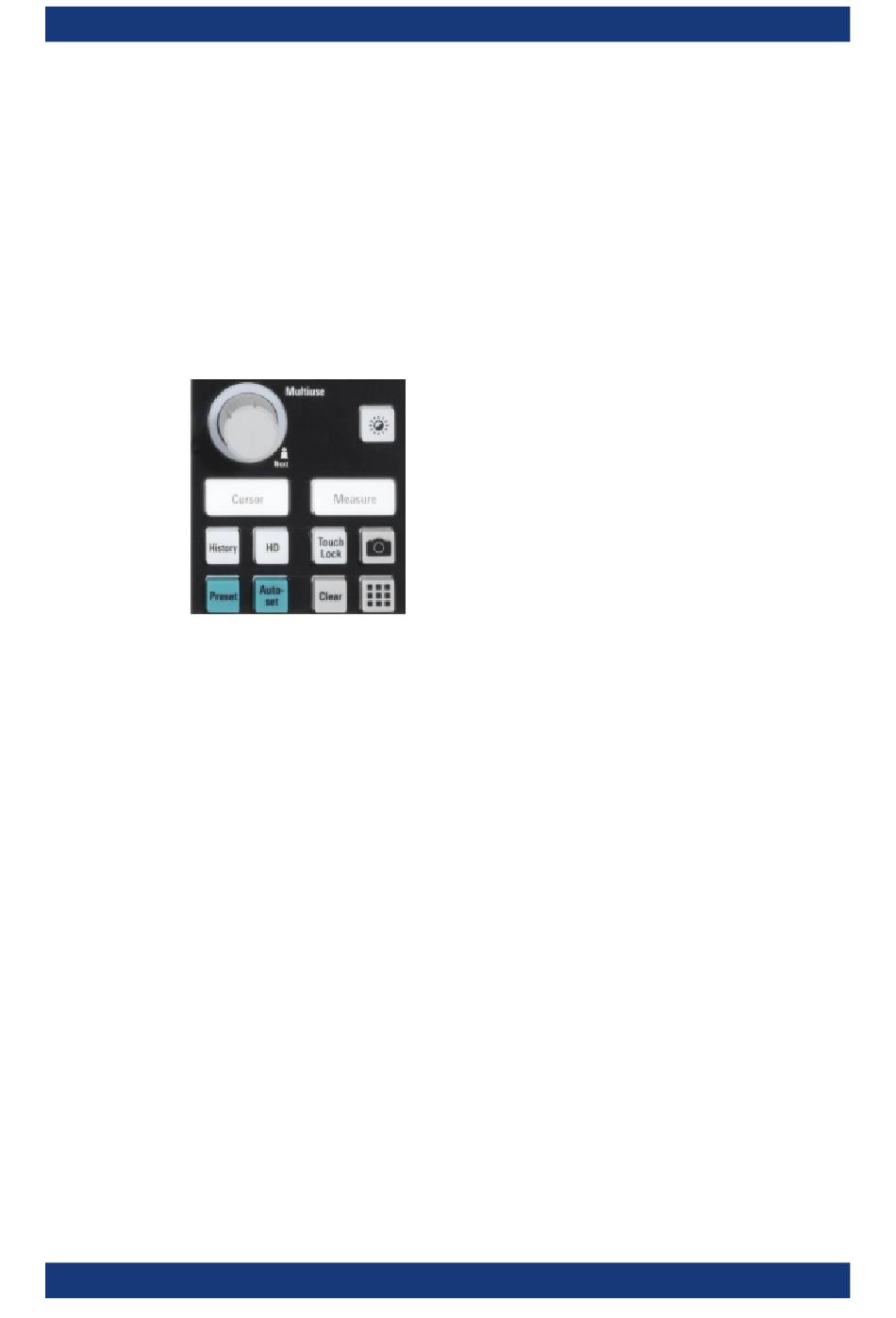

5.3.5 Analysis-Tasten
Die Tasten im Funktionsblock Analysis ermöglichen den direkten Zugriff auf Mess- und
Analysefunktionen.
Der Drehknopf bietet eine alternative Möglichkeit, in Dialogfeldern zu navigieren und
numerische Daten einzugeben.
[Multiuse]
Der Navigationsknopf hat verschiedene Funktionen. Er leuchtet, wenn eine Funktion
am Drehknopf aktiv ist.
●
In numerischen Eingabefeldern: Durch Drehen kann der Wert erhöht oder verrin-
gert werden.
●
In Tabellen: Drücken, um den Bearbeitungsmodus zu aktivieren, im Uhrzeigersinn
drehen, um den Wert zu erhöhen, oder gegen den Uhrzeigersinn drehen, um ihn
zu verringern und drücken, um den Wert einzugeben und zur nächsten Zelle zu
wechseln.
●
In Dateneingabefeldern zum Festlegen von Cursor-Positionen, Histogrammberei-
chen und Maskenpunkten: Drücken, um zwischen den Parametern zu wechseln,
im Uhrzeigersinn drehen, um den Wert zu erhöhen, oder gegen den Uhrzeigersinn
drehen, um ihn zu verringern.
●
Zum Verschieben von Zoombereich, Cursor-Linie oder Gate in Diagrammen: Dre-
hen, um das Element zu verschieben, auf dem der Fokus liegt und drücken, um
den Fokus umzuschalten.
●
Ändern der Stärke: Die Taste [Intensity] drücken und den Drehknopf drehen.
[Intensity]
Passt die Intensität der Messkurven auf dem Bildschirm, die Hintergrundtransparenz
von Dialogfeldern und die Transparenz von Ergebnisfenstern an.
Drücken Sie die Taste [Intensity] und drehen Sie den [Multiuse] Drehknopf. Durch wie-
derholtes Drücken der Taste [Intensity] wird zwischen den drei Einstellungen gewech-
selt. Der Steuerparameter und der ihm zugewiesene Wert wird in dem Eingabefeld in
der upper right Ecke des Bildschirms angezeigt.
Erste Schritte 1801.6670.03 ─ 02
Geräteübersicht
Tasten und Bedienelemente
32
