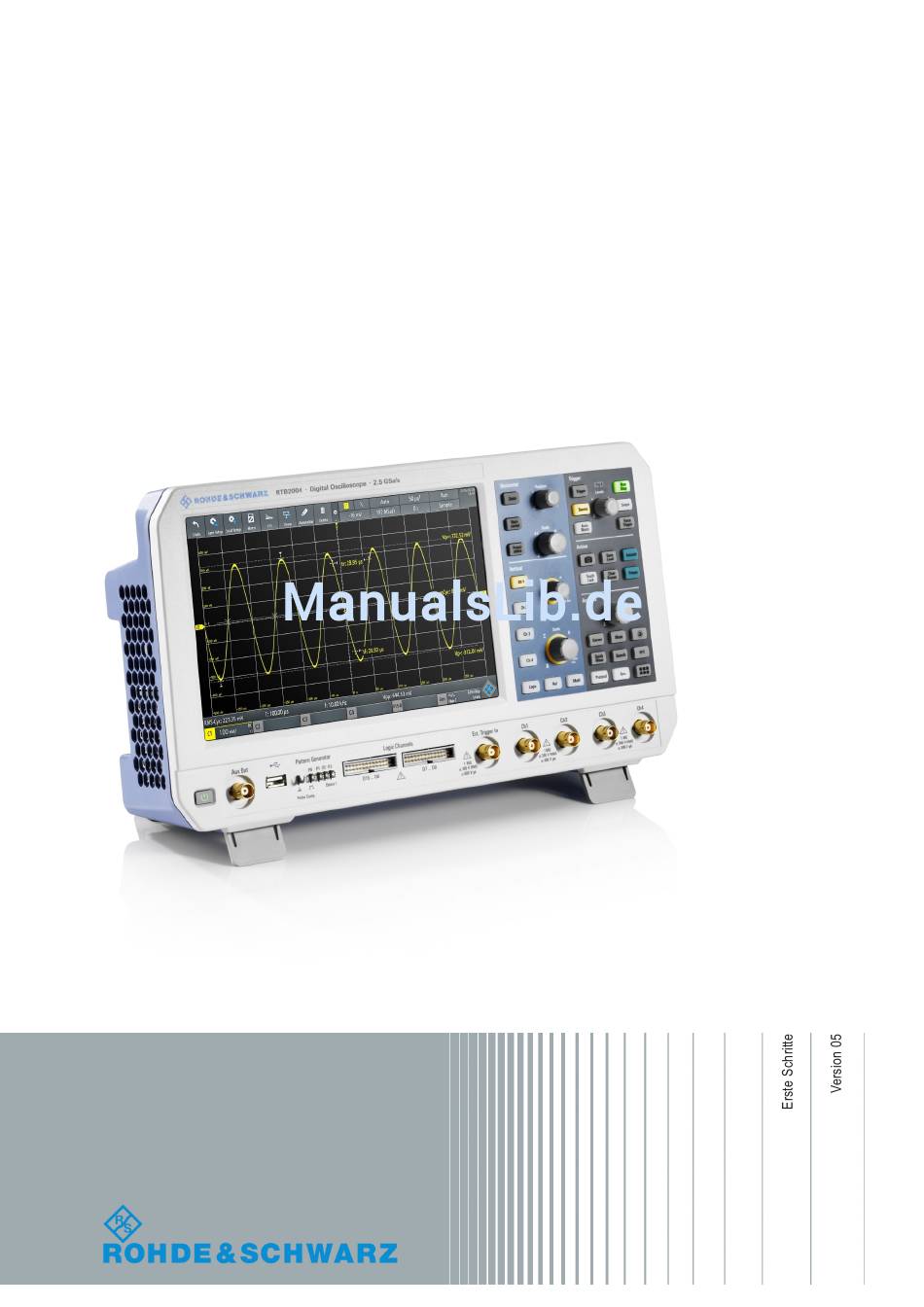

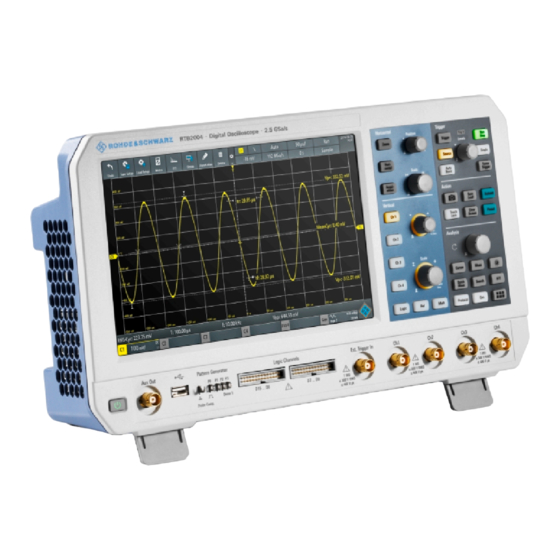

- Seite 1 ® R&S RTB2000 Digitales Oszilloskop Erste Schritte (=Q@53) 1333160503...
- Seite 2 ® In diesem Handbuch werden die folgenden Modelle von R&S RTB2000 beschrieben: ● ® R&S RTB2002 (1333.1005K02) ● ® R&S RTB2004 (1333.1005K04) © 2018 Rohde & Schwarz GmbH & Co. KG Mühldorfstr. 15, 81671 München, Germany Telefon: +49 89 41 29 - 0...
-
Seite 3: Inhaltsverzeichnis
® Inhalt R&S RTB2000 Inhalt 1 Zu Ihrer Sicherheit................. 5 2 Überblick über die Dokumentation............7 Handbücher und Gerätehilfe..................7 Datenblatt und Broschüre.................... 8 Kalibrierschein (Calibration Certificate)..............8 Release Notes und Open-Source-Lizenztext (Open Source Acknowledgment)..8 3 Inbetriebnahme..................9 Gerät auspacken und prüfen..................9 Gerät aufstellen...................... - Seite 4 ® Inhalt R&S RTB2000 Erste Schritte 1333.1605.03 ─ 05...
-
Seite 5: Zu Ihrer Sicherheit
® Zu Ihrer Sicherheit R&S RTB2000 1 Zu Ihrer Sicherheit Das R&S RTB2000 Digitales Oszilloskop wurde für Messungen an Stromkreisen entwi- ckelt, die nur indirekt oder gar nicht mit dem Stromnetz verbunden sind. Es ist in keine Messkategorie eingestuft. Das Gerät ist in Verschmutzungsgrad 2 eingestuft - für den Einsatz in trockenen Innen- räumen, wo nur nichtleitende Verschmutzungen auftreten. - Seite 6 ® Zu Ihrer Sicherheit R&S RTB2000 Gefahr eines Geräteschadens Ein ungeeigneter Betriebsort oder Prüfaufbau kann das Gerät selbst und angeschlos- sene Geräte beschädigen. Stellen Sie vor dem Einschalten des Geräts sicher, dass fol- gende Betriebsbedingungen erfüllt sind: ● Lesen und beachten Sie die Broschüre "Grundlegende Sicherheitshinweise" und die Sicherheitshinweise in den Handbüchern.
-
Seite 7: Überblick Über Die Dokumentation
® Überblick über die Dokumentation R&S RTB2000 Handbücher und Gerätehilfe 2 Überblick über die Dokumentation Dieser Abschnitt gibt einen Überblick über die Benutzerdokumentation des R&S RTB2000. 2.1 Handbücher und Gerätehilfe Sie finden die Handbücher auf der Produktseite unter: www.rohde-schwarz.com/manual/rtb2000 Erste Schritte (Handbuch) Enthält eine Einführung in das R&S RTB2000 und beschreibt die Inbetriebnahme des Produkts. -
Seite 8: Datenblatt Und Broschüre
® Überblick über die Dokumentation R&S RTB2000 Release Notes und Open-Source-Lizenztext (Open Source Acknowledgment) 2.2 Datenblatt und Broschüre Das Datenblatt enthält die technischen Daten des R&S RTB2000. Außerdem werden die Optionen mit ihren Bestellnummern und das optionale Zubehör aufgeführt. Die Bro- schüre gibt einen Überblick über das Gerät und beschreibt seine besonderen Eigen- schaften. -
Seite 9: Inbetriebnahme
Bedienelemente und Anschlüsse zu schützen. Inhalt der Lieferung Das Lieferpaket enthält folgende Teile: ● R&S RTB2000 Digitales Oszilloskop ● Tastköpfe R&S RT-ZP03 (2 für R&S RTB2002; 4 für R&S RTB2004) ● Länderspezifisches Netzkabel ● Handbuch "Erste Schritte" ● Broschüre "Grundlegende Sicherheitshinweise"... - Seite 10 ® Inbetriebnahme R&S RTB2000 Gerät aufstellen Das Gerät kann mithilfe eines Einbausatzes in ein 19"-Gestell eingebaut werden. Die Bestellnummer für das Einbausatz ist im Datenblatt angegeben. Die Installationsanwei- sungen sind dem Einbausatz beigefügt. Gefahr von Verletzungen bei ausgeklappten Füßen Stellfüße können einklappen, wenn sie nicht vollständig ausgeklappt sind oder das Gerät verschoben wird.
-
Seite 11: Gerät Starten
® Inbetriebnahme R&S RTB2000 Gerät starten 3.3 Gerät starten 3.3.1 Einschalten Das R&S RTB2000 kann mit unterschiedlichen Wechselstromspannungen betrieben werden und passt sich automatisch an. Die Nennbereiche sind: ● 100 V bis 240 V AC bei 50 Hz bis 60 Hz ●... -
Seite 12: Ausschalten
® Inbetriebnahme R&S RTB2000 Sicherung auswechseln Tabelle 3-1: Farben der [Standby]-Taste Grün Gerät ist eingeschaltet: Firmware ist aktiv Gelb Standby: Gerät ist ausgeschaltet, Hauptnetzschalter auf Ein Warmlaufzeit und Vorbereitung des Geräts Stellen Sie sicher, dass das Gerät aktiv und warmgelaufen ist, bevor Sie den Selbstab- gleich starten und mit Messungen beginnen. - Seite 13 ® Inbetriebnahme R&S RTB2000 Sicherung auswechseln Gefahr eines Stromschlags Die Sicherung ist Teil der Hauptstromversorgung. Daher kann eine Berührung der Sicherung bei eingeschaltetem Gerät zu einem Stromschlag führen. Vergewissern Sie sich vor dem Öffnen des Sicherungshalters, dass das Gerät ausgeschaltet und von jeglicher Stromversorgung getrennt ist.
-
Seite 14: Geräteübersicht
2 = Bedienelemente für horizontale und vertikale Einstellungen 3 = Bedienelemente für Triggereinstellungen, Aktion und Analyse 4 = Analoge Eingangskanäle (2 Kanäle bei R&S RTB2002, 4 Kanäle bei R&S RTB2004) 5 = Externer Triggereingang 6 = Logiktastkopfanschlüsse (Option R&S RTB-B1) 7 = Anschlüsse für Tastkopfkompensation und optionalen Mustergenerator (R&S RTB-B6) -
Seite 15: Eingänge
® Geräteübersicht R&S RTB2000 Frontplatte 4.1.1 Eingänge BNC-Eingänge (4 und 5) Das R&S RTB2000 hat zwei oder vier Eingangskanäle (4) zum Anschließen der Ein- gangssignale. Der externe Triggereingang (5) dient zur Steuerung der Messung durch ein externes Signal. Die Schaltschwelle kann zwischen -5 V und 5 V eingestellt wer- den. -
Seite 16: Andere Anschlüsse An Der Frontplatte
® Geräteübersicht R&S RTB2000 Frontplatte Gefahr von Verletzungen und Schäden am Gerät Das Gerät ist in keine Messkategorie eingestuft. Stellen Sie bei Messungen in Strom- kreisen mit transienten Überspannungen der Kategorie II, III oder IV sicher, dass sol- che Spannungen nicht den Eingang des R&S RTB2000 erreichen. Verwenden Sie daher nur Tastköpfe, die der DIN EN 61010-031 entsprechen. -
Seite 17: Rückseite
® Geräteübersicht R&S RTB2000 Rückseite [USB] Typ A (8) USB 2.0-Schnittstelle vom Typ A zum Anschließen einer Maus oder Tastatur oder eines USB-Sticks zum Speichern und erneuten Laden von Geräteeinstellungen und Messdaten und für die Durchführung von Firmware-Updates. [Aux Out] (9) Mehrzweck-BNC-Ausgang, nutzbar als Pass/Fail- und Triggerausgang, als Ausgang von 10 MHz-Referenzfrequenz und als Signalformgenerator (mit Option R&S RTB-B6). - Seite 18 ® Geräteübersicht R&S RTB2000 Rückseite [USB] Typ B (2) USB 2.0-Schnittstelle vom Typ B (Geräte-USB) für Fernsteuerung des Geräts. Hinweis: Elektromagnetische Störungen (EMI - Electromagnetic Interference) können die Messergebnisse beeinflussen. Um Einflüsse zu vermeiden, sollten nur USB-Kabel mit einer maximalen Länge von 1 m verwendet werden. Wechselstromversorgung: Netzanschluss und Hauptnetzschalter (3) Das Gerät hat ein Weitbereichsnetzteil.
