R&S
RTO6

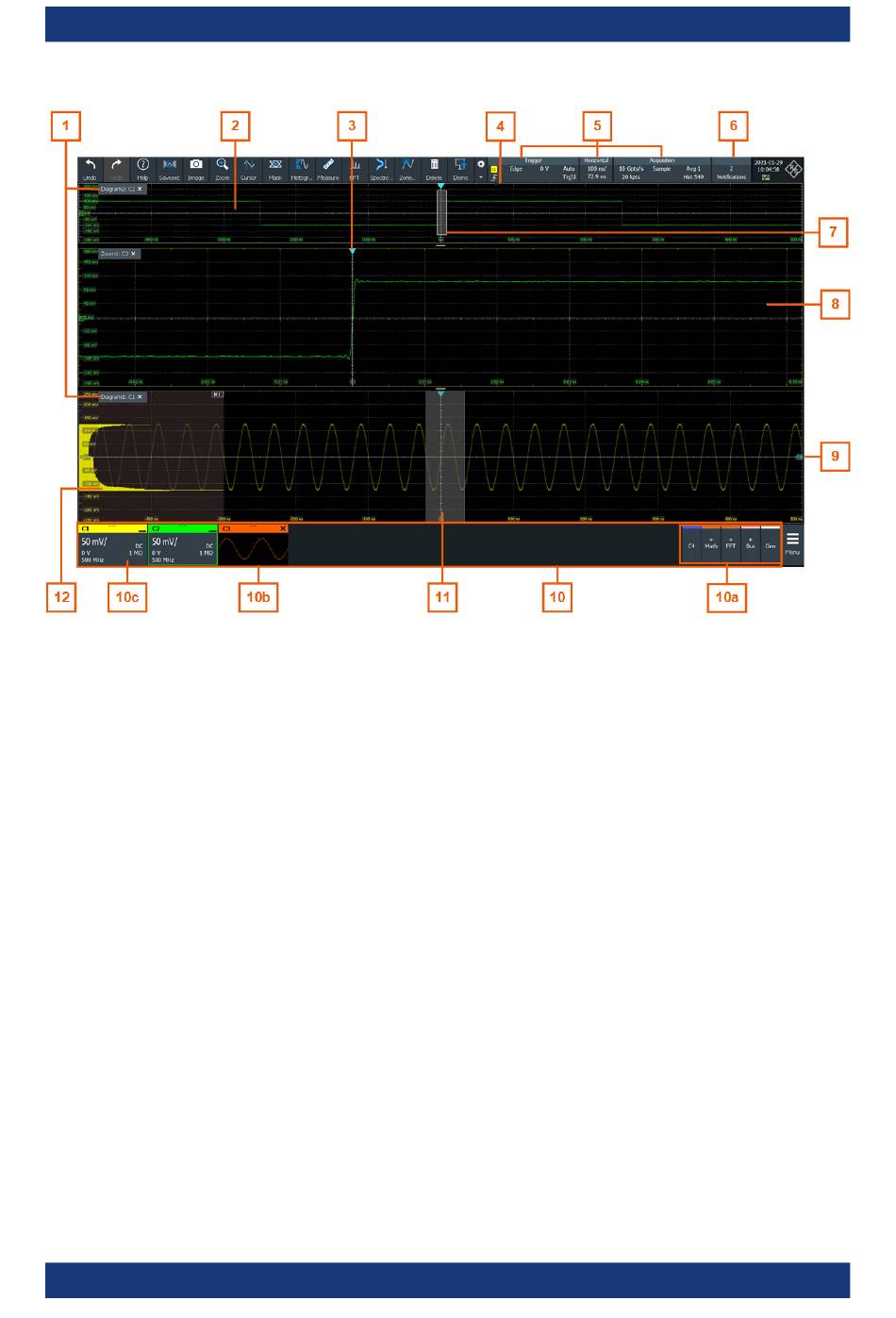

Bild 6-1: Anzeige von Informationen
1 = Diagramm
2 = Raster
3 = Triggerposition
4 = Referenzpunkt (Abstand von Triggerposition zu Referenzpunkt = horizontale Position)
5 = Trigger, horizontal und Erfassungskennzeichen
6 = Nachrichten
7 = Zoombereich
8 = Zoomdiagramm
9 = Triggerpegel
10 = Signalleiste mit inaktiven Messkurven (10a), minimierter Live-Messkurve (10b) und Signalsymbol mit
vertikalen Einstellungen (10c)
11 = Histogrammbereich
12 = Histogramm
Diagramm
Ein Diagramm zeigt eine oder mehrere Messkurven an: Kanalmesskurven, Referenz-
und mathematische Messkurven zusammen mit Histogrammen, Masken usw. Zoo-
mdetails, XY-Messkurven, Spektrum- und weitere spezielle Messkurven werden in
separaten Diagrammen angezeigt.
Der Diagrammname enthält standardmäßig die Diagrammnummer und die Kurznamen
der im Diagramm angezeigten Messkurven. Um den Diagrammnamen zu ändern, auf
den Registernamen tippen und halten. Daraufhin wird die Bildschirmtastatur zur Ein-
gabe des neuen Namens eingeblendet. Namen müssen eindeutig sein.
Erste Schritte 1801.6670.03 ─ 02
Bedienung des Geräts
Touchscreen-Display
37
