CONVAID-BENUTZERHANDBUCH

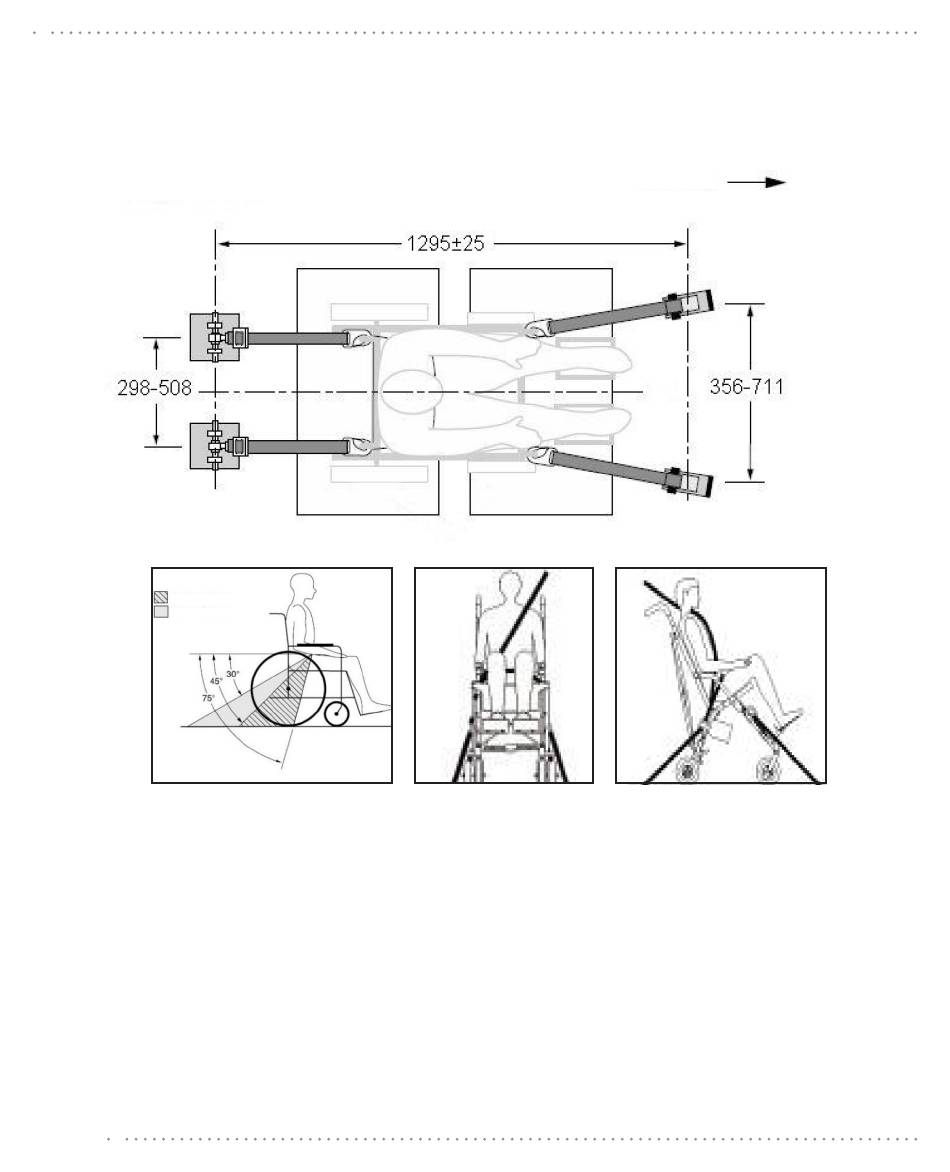

EMPFOHLENE WINKEL ZWISCHEN DEN VORDEREN UND DEN HINTEREN VERZURRGURTEN (Abb. 157)
UND EMPFOHLENE POSITIONEN DER VERANKERUNGSPUNKTE IM FAHRZEUGBODEN (Abb. 156).
Empfohlener Bereich
Zulässiger Bereich
ABB. 158: DIE VORDEREN VERZURRGURTE MÜSSEN IM VERHÄLTNIS ZU DEN SEITEN DES
REHAWAGENS NACH AUSSEN ABGEWINKELT SEIN.
ABB. 159: ORDNUNGSGEMÄSSE POSITIONEN DES SCHULTER- UND BECKENGURT-
RÜCKHALTESYSTEMS SOWIE DER REHAWAGEN-VERZURRUNG.
46
SEITENANSICHT
Abb. 157
Abb. 156
Abb. 158
Vorwärts
Abb. 159
