Anpassen der Fußplatte

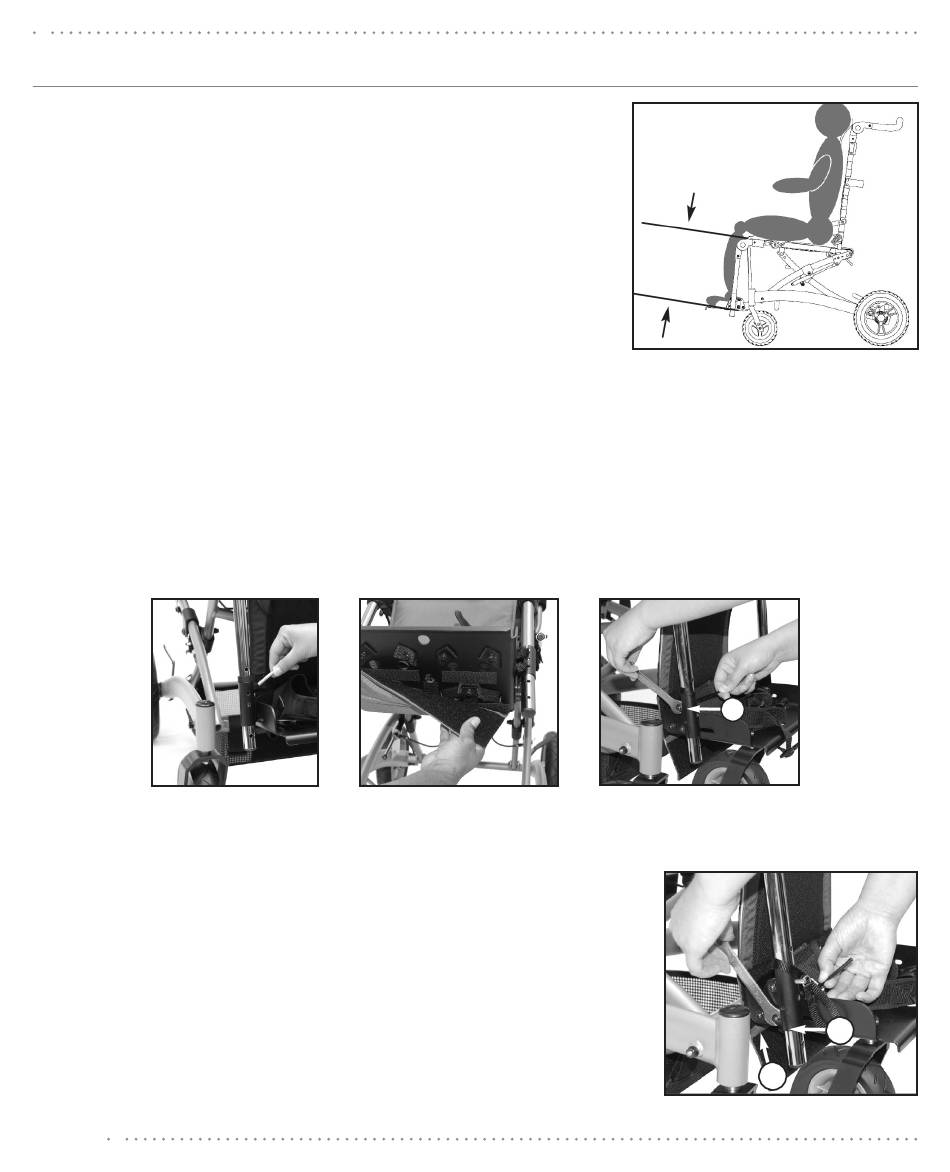

Alle Convaid-Fußplatten sind höhenverstellbar. Messen Sie von der
Kniekehle bis zur Unterseite der Ferse, um den optimalen Abstand
zwischen Sitz und Fußplatte zu ermitteln. Abb. 74
HINWEIS: Durch Umklappen der Fußplatte in die umgekehrte Position
kann der Rehawagen an kürzere Beinlängen angepasst werden als es
in der Standardkonfiguration möglich wäre.
Höhenanpassung:
Die Fußsohlen oder Fersen sollten bequem auf den Fußplatten stehen.
Zu diesem Zweck werden die Rastbolzen an der Vorderseite der
Fußstützenstangen entfernt, die Fußplatte auf die gewünschte Höhe Abb. 74
geschoben und die Bolzen wieder eingeführt. Wenn sich die Fußplatte
in der höchsten Position befindet, kann das überschüssige Material der
Wadenauflage unter die Fußplatte geschlagen und mit dem Klettverschluss
befestigt werden. Abb. 75 und 76
Neigungsanpassung:
Für eine komfortable Fußposition kann der Winkel der Fußplatte angepasst werden. Lösen Sie auf jeder Seite die
Schraube Nummer 1 und stellen Sie die gewünschte Position ein. Abb. 77
Nr.1
Abb. 75 Abb. 77
Abb. 76
Tiefenanpassung:
Zur Einstellung der Tiefe der Fußplatte werden die Schrauben Nummer 2
und 3 jeweils an den Seiten der Fußplatte gelöst. Schieben Sie die Fußplatte
auf die gewünschte Tiefe und ziehen Sie die Schrauben wieder fest. Abb. 78
Nr.3
Nr.2
Abb. 78
