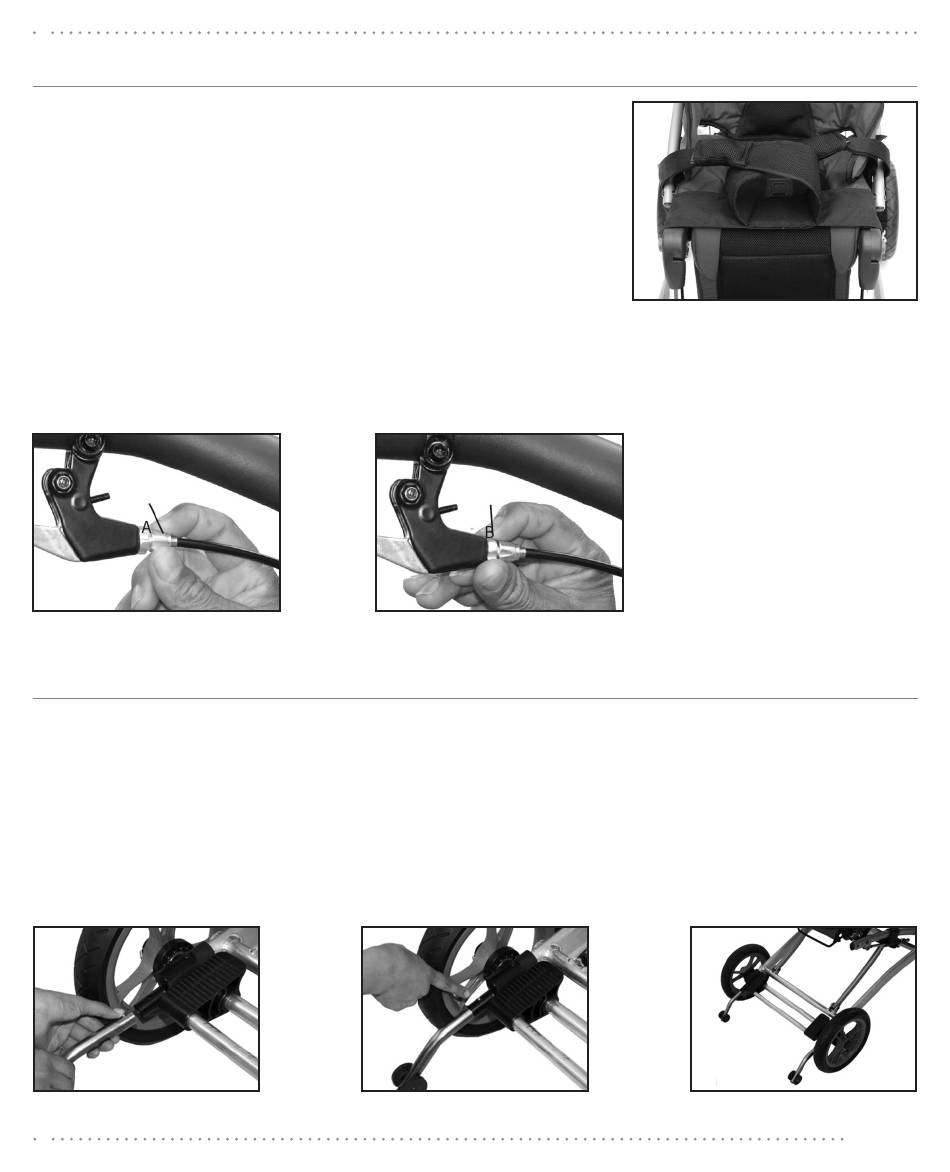

Laterale Oberschenkelstütze (Adduktion)
Drückt die Oberschenkel zusammen, um die Hüfte besser zu
positionieren und die Sitzhaltung zu stabilisieren. Der Grad der
Adduktion ist einstellbar.
1. Kreuzen Sie die Abduktor-Gurte über den Oberschenkeln
des Benutzers.
2. Legen Sie die Gurte unter und um die Sitzstrebe und befestigen
Sie sie mithilfe der Schnalle unter dem Sitz. Abb. 118
Fahrbremse – Einstellen der Spannung:
Um die Bremsspannung anzupassen, drehen Sie die Einstellmutter (A) entgegen dem Uhrzeigersinn, anschließend
drehen Sie die Feststellmutter (B) im Uhrzeigersinn, um die Einstellmutter (A) in Position zu halten.
Abb. 119 und 120
Abb. 119
Kippschutzstangen
1. Um die Kippschutzstangen zu montieren, richten Sie diese auf das Ende der Rundrahmenstreben aus,
die sich neben dem Hinterrad befinden. Abb. 121
2. Drücken Sie auf die Sprungfeder, und stecken Sie dabei die Kippschutzstange auf die
Rundrahmenstrebe. Schieben Sie die Stange hinein, bis der Entriegelungsknopf aus der entsprechenden
Öffnung an der Kippschutzstange springt. Abb. 122
3. Die Schritte 1 und 2 auf der gegenüberliegenden Seite wiederholen. Abb. 123
4. Um die Kippschutzstange wieder abzunehmen, durchlaufen Sie die Schritte 1 bis 3 in der umgekehrten
Reihenfolge.
Abb. 121
Abb. 120
Abb. 122
CONVAID-BENUTZERHANDBUCH
Abb. 118
Abb. 123
