CYL LIGHT SLIM | ITA |
una buona tenuta IP
D
l'apparecchio ed eseguire il cablaggio
elettrico rete/apparecchio,
descritto al punto ; serrare bene il
C
fermacavo per garantire una buona
tenuta IP .
D
• Terminato il cablaggio
rimontare il proiettore seguendo a
ritroso le istruzioni di (fig.1).
Al termine dell'installazione serrare
completamente la vite di sicurezza con
un utensile appropriato
A
INSERIMENTO / CAMBIO
RIFLETTORI E SORGENTI
LUMINOSE
Previste 2 tipi di sorgenti luminose: ad alo-
genuri metallici e fluorescenti compatte.
Per maggiori chiarimenti sulle sorgen-
ti consultare il catalogo o accedere alla
scheda tecnica sul sito web:
www.reggiani.net/codice.
www.reggiani.net

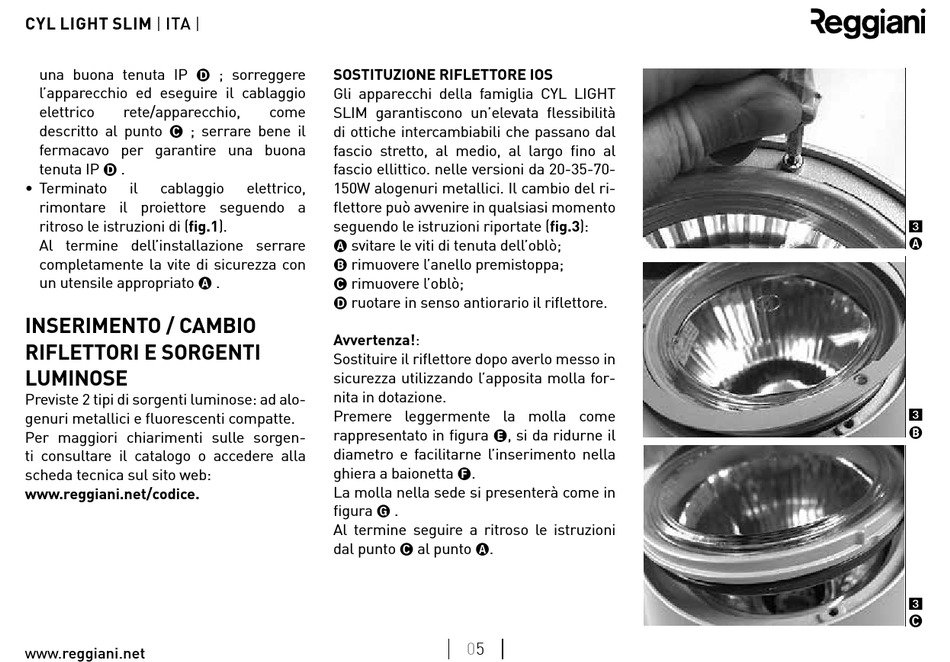

; sorreggere SOSTITUZIONE RIFLETTORE IOS
Gli apparecchi della famiglia CYL LIGHT
come SLIM garantiscono un'elevata flessibilità
di ottiche intercambiabili che passano dal
fascio stretto, al medio, al largo fino al
fascio ellittico. nelle versioni da 20-35-70-
elettrico, 150W alogenuri metallici. Il cambio del ri-
flettore può avvenire in qualsiasi momento
seguendo le istruzioni riportate (fig.3):
svitare le viti di tenuta dell'oblò;
A
rimuovere l'anello premistoppa;
B
.
rimuovere l'oblò;
C
ruotare in senso antiorario il riflettore.
D
Avvertenza!:
Sostituire il riflettore dopo averlo messo in
sicurezza utilizzando l'apposita molla for-
nita in dotazione.
Premere leggermente la molla come
rappresentato in figura
diametro e facilitarne l'inserimento nella
ghiera a baionetta
La molla nella sede si presenterà come in
figura .
G
Al termine seguire a ritroso le istruzioni
dal punto
, si da ridurne il
E
.
F
al punto .
C A
05
3
A
3
B
3
C
