CYL LIGHT SLIM | ESP |
www.reggiani.net
1
A
1
B
2
A
032

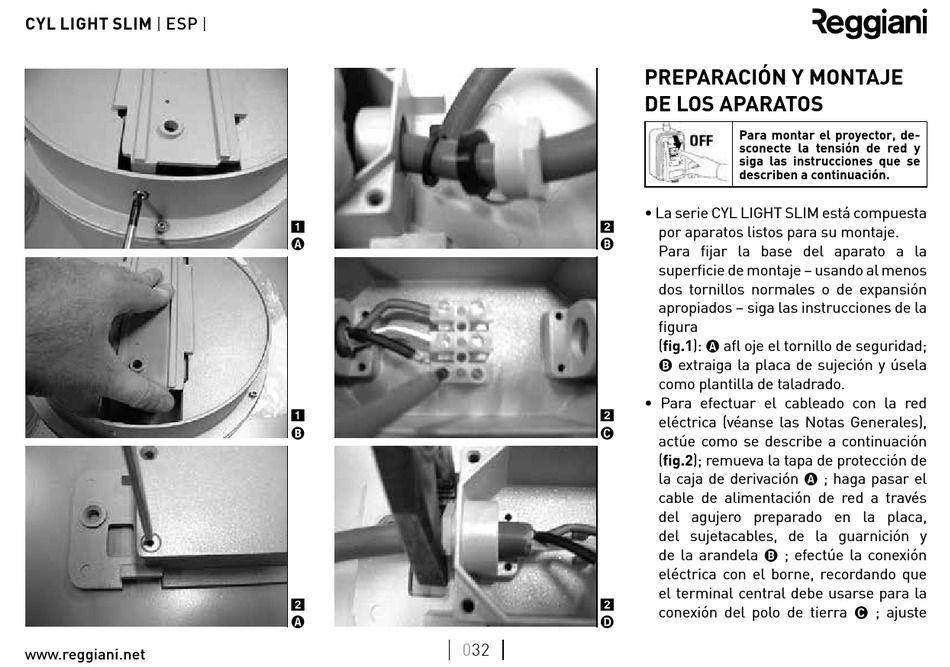

PREPARACIÓN Y MONTAJE
DE LOS APARATOS
Para montar el proyector, de-
sconecte la tensión de red y
siga las instrucciones que se
describen a continuación.
• La serie CYL LIGHT SLIM está compuesta
2
por aparatos listos para su montaje.
B
Para fijar la base del aparato a la
superficie de montaje – usando al menos
dos tornillos normales o de expansión
apropiados – siga las instrucciones de la
figura
(fig.1): afl oje el tornillo de seguridad;
A
extraiga la placa de sujeción y úsela
B
como plantilla de taladrado.
• Para efectuar el cableado con la red
2
eléctrica (véanse las Notas Generales),
C
actúe como se describe a continuación
(fig.2); remueva la tapa de protección de
la caja de derivación
cable de alimentación de red a través
del agujero preparado en la placa,
del sujetacables, de la guarnición y
de la arandela
B
eléctrica con el borne, recordando que
el terminal central debe usarse para la
2
conexión del polo de tierra
D
; haga pasar el
A
; efectúe la conexión
; ajuste
C
