CYL LIGHT SLIM | DEU |
werden muss ; die Kabelschelle fest
C
anziehen, damit ein ordnungsmäßiger
IP-Schutz gewährleistet ist
Leuchte halten und die Verkabelung
mit dem Versorgungsnetz vornehmen,
wie unter Punkt beschrieben; die
C
Kabelschelle fest anziehen,
ein ordnungsmäßiger
gewährleistet ist .
D
• Den Strahler nach Herstellung der
Verkabelung wieder montieren und
dabei in umgekehrter Reihenfolge der
in Abb.1 dargestellten Anweisungen
vorgehen.
Die Sicherheitsschrauben
Abschluss der Installation mit einem
geeigneten Werkzeug
anziehen .
A
EINSETZEN/AUSWECHSELN
DER REFLEKTOREN
UND LICHTQUELLEN
Vorgesehen sind 2 Lichtquellen: Halo-
gen-Metalldampfl ampen und Kompakt-
leuchtstofflampen.
Für weitere Informationen zu den Licht-
quellen wird auf den Katalog oder das auf
der Website verfügbare technische Daten-
www.reggiani.net
blatt verwiesen:
www.reggiani.net/Art.-Nr.
; die
D

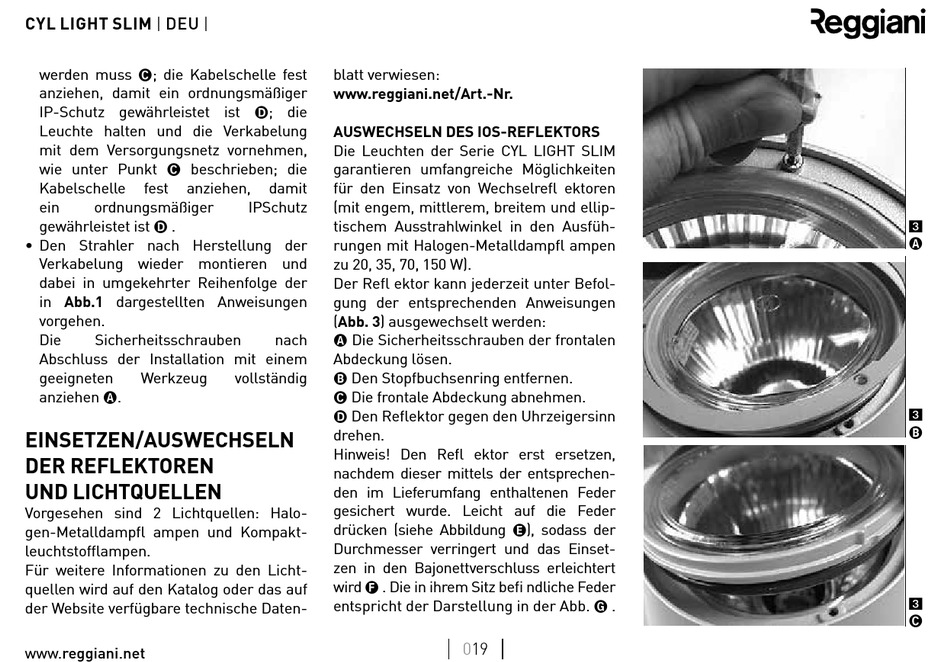

AUSWECHSELN DES IOS-REFLEKTORS
Die Leuchten der Serie CYL LIGHT SLIM
garantieren umfangreiche Möglichkeiten
damit für den Einsatz von Wechselrefl ektoren
IPSchutz (mit engem, mittlerem, breitem und ellip-
tischem Ausstrahlwinkel in den Ausfüh-
rungen mit Halogen-Metalldampfl ampen
zu 20, 35, 70, 150 W).
Der Refl ektor kann jederzeit unter Befol-
gung der entsprechenden Anweisungen
(Abb. 3) ausgewechselt werden:
nach Die Sicherheitsschrauben der frontalen
A
Abdeckung lösen.
vollständig Den Stopfbuchsenring entfernen.
B
Die frontale Abdeckung abnehmen.
C
Den Reflektor gegen den Uhrzeigersinn
D
drehen.
Hinweis! Den Refl ektor erst ersetzen,
nachdem dieser mittels der entsprechen-
den im Lieferumfang enthaltenen Feder
gesichert wurde. Leicht auf die Feder
drücken (siehe Abbildung
Durchmesser verringert und das Einset-
zen in den Bajonettverschluss erleichtert
wird . Die in ihrem Sitz befi ndliche Feder
F
entspricht der Darstellung in der Abb.
), sodass der
E
.
G
019
3
A
3
B
3
C
