CYL LIGHT SLIM | ESP |
bien el sujetacables para garantizar un
buen aislamiento IP
D
aparato y efectúe el cableado eléctrico
red/aparato como se describe en el
punto ; ajuste bien el sujetacables
C
para garantizar un buen aislamiento IP
.
D
• Al finalizar el cableado eléctrico, vuelva
a montar el proyector efectuando al
revés las instrucciones de la figura
(fig.1). Al finalizar la instalación, ajuste
completamente el tornillo de seguridad
usando una herramienta apropiada
INSTALACIÓN/SUSTITUCIÓN
DE LOS REFLECTORES Y DE
LAS FUENTES LUMINOSAS
Se encuentran disponibles 2 tipos de fuen-
tes luminosas: de halogenuros metálicos
y fluorescentes compactas. Para más in-
formación sobre las fuentes luminosas,
consulte el catálogo o acceda a la fi cha
técnica en el sitio web:
www.reggiani.net/código.
www.reggiani.net

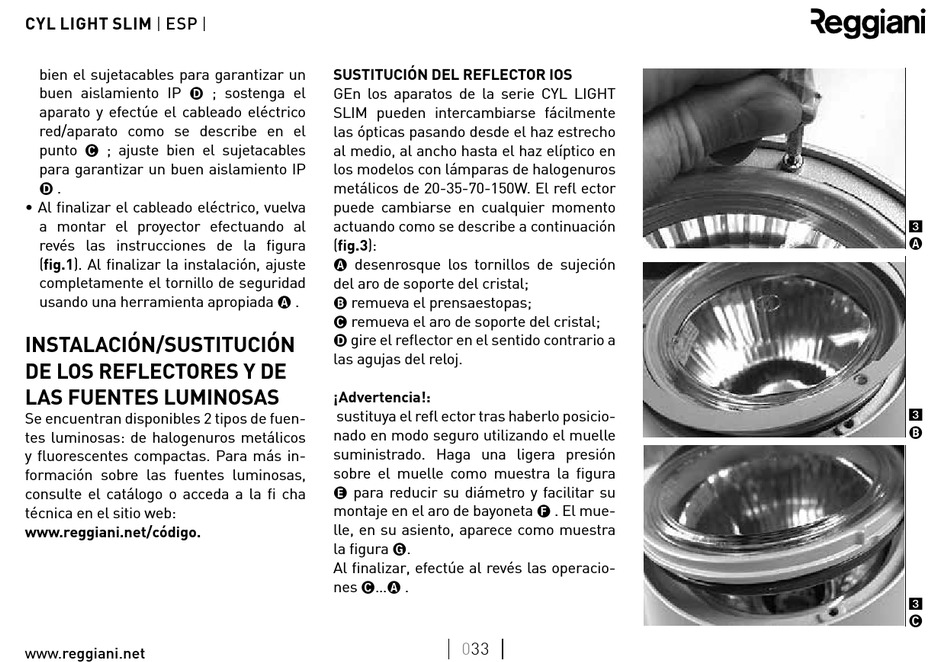

SUSTITUCIÓN DEL REFLECTOR IOS
; sostenga el GEn los aparatos de la serie CYL LIGHT
SLIM pueden intercambiarse fácilmente
las ópticas pasando desde el haz estrecho
al medio, al ancho hasta el haz elíptico en
los modelos con lámparas de halogenuros
metálicos de 20-35-70-150W. El refl ector
puede cambiarse en cualquier momento
actuando como se describe a continuación
(fig.3):
desenrosque los tornillos de sujeción
A
del aro de soporte del cristal;
.
remueva el prensaestopas;
A B
remueva el aro de soporte del cristal;
C
gire el reflector en el sentido contrario a
D
las agujas del reloj.
¡Advertencia!:
sustituya el refl ector tras haberlo posicio-
nado en modo seguro utilizando el muelle
suministrado. Haga una ligera presión
sobre el muelle como muestra la figura
para reducir su diámetro y facilitar su
E
montaje en el aro de bayoneta
lle, en su asiento, aparece como muestra
la figura
Al finalizar, efectúe al revés las operacio-
nes ...
C A
. El mue-
F
.
G
.
033
3
A
3
B
3
C
