CYL LIGHT SLIM | ITA |
www.reggiani.net
1
A
1
B
2
A
04

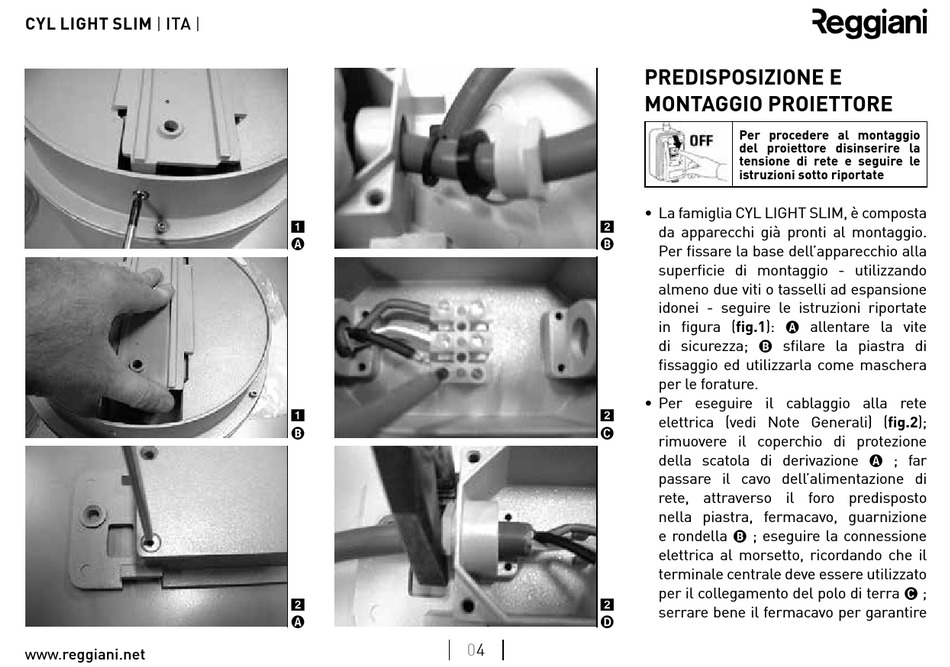

PREDISPOSIZIONE E
MONTAGGIO PROIETTORE
Per procedere al montaggio
del proiettore disinserire la
tensione di rete e seguire le
istruzioni sotto riportate
• La famiglia CYL LIGHT SLIM, è composta
2
da apparecchi già pronti al montaggio.
B
Per fissare la base dell'apparecchio alla
superficie di montaggio - utilizzando
almeno due viti o tasselli ad espansione
idonei - seguire le istruzioni riportate
in figura (fig.1):
di sicurezza;
B
fissaggio ed utilizzarla come maschera
per le forature.
• Per eseguire il cablaggio alla rete
2
elettrica (vedi Note Generali) (fig.2);
C
rimuovere il coperchio di protezione
della scatola di derivazione
passare il cavo dell'alimentazione di
rete, attraverso il foro predisposto
nella piastra, fermacavo, guarnizione
e rondella ; eseguire la connessione
B
elettrica al morsetto, ricordando che il
terminale centrale deve essere utilizzato
per il collegamento del polo di terra
2
serrare bene il fermacavo per garantire
D
allentare la vite
A
sfilare la piastra di
; far
A
;
C
