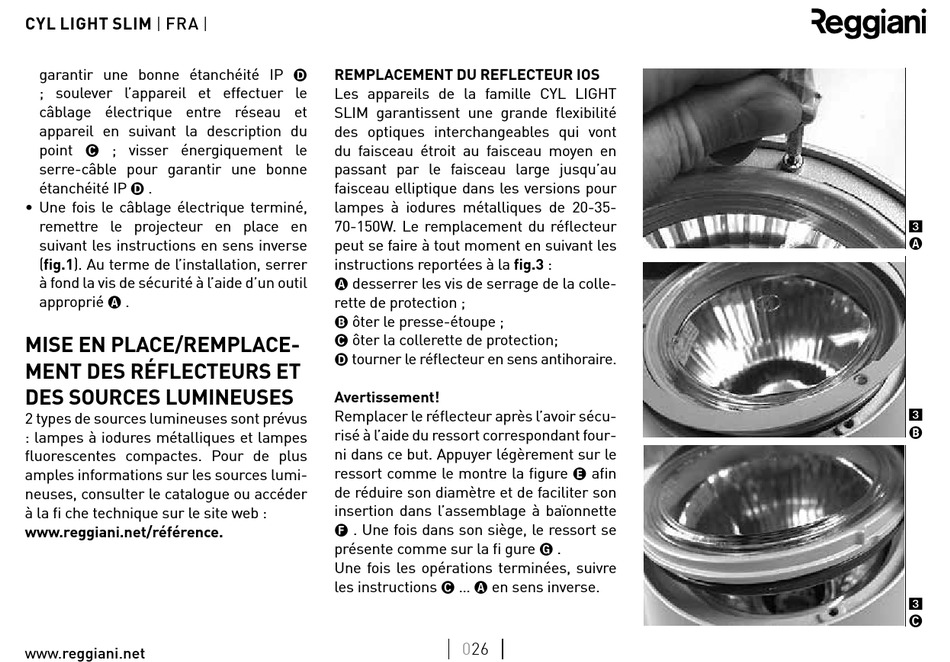

Reggiani CYL LIGHT SLIM Montageanweisungen Seite 26

CYL LIGHT SLIM | FRA |
garantir une bonne étanchéité IP
; soulever l'appareil et effectuer le
câblage électrique entre réseau et
appareil en suivant la description du
point ; visser énergiquement le
C
serre-câble pour garantir une bonne
étanchéité IP .
D
• Une fois le câblage électrique terminé,
remettre le projecteur en place en
suivant les instructions en sens inverse
(fig.1). Au terme de l'installation, serrer
à fond la vis de sécurité à l'aide d'un outil
approprié .
A
MISE EN PLACE/REMPLACE-
MENT DES RÉFLECTEURS ET
DES SOURCES LUMINEUSES
2 types de sources lumineuses sont prévus
: lampes à iodures métalliques et lampes
fluorescentes compactes. Pour de plus
amples informations sur les sources lumi-
neuses, consulter le catalogue ou accéder
à la fi che technique sur le site web :
www.reggiani.net/référence.
www.reggiani.net
REMPLACEMENT DU REFLECTEUR IOS
D
Les appareils de la famille CYL LIGHT
SLIM garantissent une grande flexibilité
des optiques interchangeables qui vont
du faisceau étroit au faisceau moyen en
passant par le faisceau large jusqu'au
faisceau elliptique dans les versions pour
lampes à iodures métalliques de 20-35-
70-150W. Le remplacement du réflecteur
peut se faire à tout moment en suivant les
instructions reportées à la fig.3 :
desserrer les vis de serrage de la colle-
A
rette de protection ;
ôter le presse-étoupe ;
B
ôter la collerette de protection;
C
tourner le réflecteur en sens antihoraire.
D
Avertissement!
Remplacer le réflecteur après l'avoir sécu-
risé à l'aide du ressort correspondant four-
ni dans ce but. Appuyer légèrement sur le
ressort comme le montre la figure
de réduire son diamètre et de faciliter son
insertion dans l'assemblage à baïonnette
. Une fois dans son siège, le ressort se
F
présente comme sur la fi gure
Une fois les opérations terminées, suivre
les instructions ...
C
026
afin
E
.
G
en sens inverse.
A
3
A
3
B
3
C
