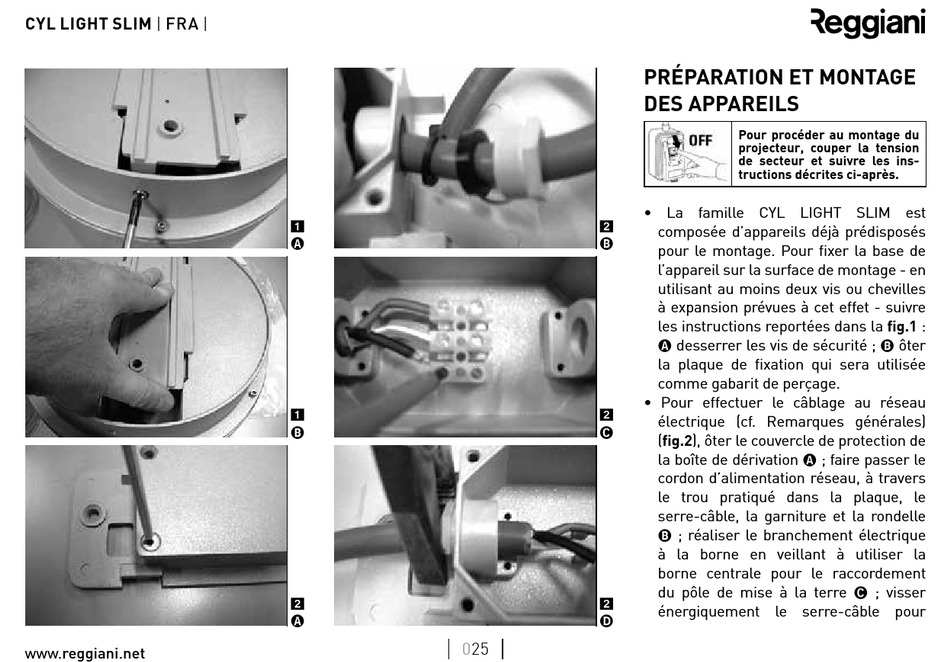

PRÉPARATION ET MONTAGE
DES APPAREILS
Pour procéder au montage du
projecteur, couper la tension
de secteur et suivre les ins-
tructions décrites ci-après.
• La famille CYL LIGHT SLIM est
2
composée d'appareils déjà prédisposés
B
pour le montage. Pour fixer la base de
l'appareil sur la surface de montage - en
utilisant au moins deux vis ou chevilles
à expansion prévues à cet effet - suivre
les instructions reportées dans la fig.1 :
desserrer les vis de sécurité ;
A
la plaque de fixation qui sera utilisée
comme gabarit de perçage.
• Pour effectuer le câblage au réseau
2
électrique (cf. Remarques générales)
C
(fig.2), ôter le couvercle de protection de
la boîte de dérivation
cordon d'alimentation réseau, à travers
le trou pratiqué dans la plaque, le
serre-câble, la garniture et la rondelle
; réaliser le branchement électrique
B
à la borne en veillant à utiliser la
borne centrale pour le raccordement
du pôle de mise à la terre
2
énergiquement le serre-câble pour
D
ôter
B
; faire passer le
A
; visser
C
