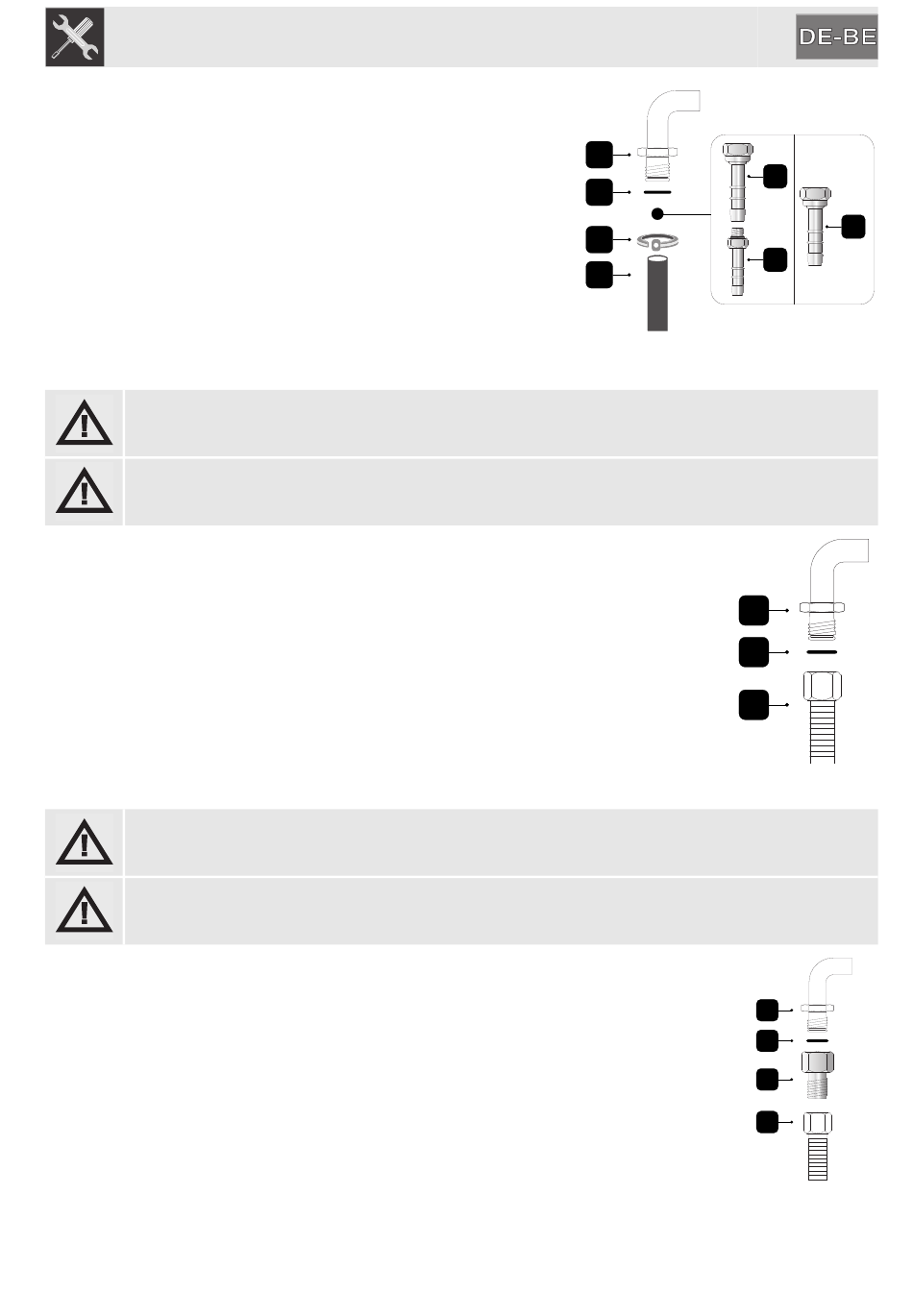

Anweisungen für den Installateur
Den Anschluss an das Gasnetz mit einem den geltenden
Normen entsprechenden Gummischlauch ausführen. Hierbei
sicherstellen, dass der Schlauch mit dem Kürzel der
entsprechenden Norm gekennzeichnet ist.
Den Schlauchnippel 3
(Gewinde ½" ISO 228-1) des Gerätes schrauben und die
Dichtung 2 dazwischen einfügen. Je nach Durchmesser des
verwendeten Gasschlauchs kann auch der Schlauchnippel 4
an den Schlauchnippel 3 angeschraubt werden. Nach dem
Anbringen des oder der Schlauchnippel den Gasschlauch 6
auf den Schlauchnippel aufsetzen und mit der den geltenden
Normen entsprechenden Schelle 5 befestigen.
11.3.2Anschluss mit biegsamem Stahlschlauch
ACHTUNG: Die folgenden Anweisungen beziehen sich auf alle Installationsarten, siehe Abb. A,
B, C des Kapitels „11.1 Einbau in Küchenmöbeln".
Ausschließlich biegsame Stahlschläuche in Übereinstimmung mit den geltenden Normen verwenden,
die eine Ausdehnung von maximal 2 Metern aufweisen.
Dieser Anschluss kann sowohl bei Einbaugeräten als auch bei freistehenden
Geräten zur Anwendung kommen.
Den Anschluss an das Gasnetz mit einem Stahlschlauch mit durchgehender
Wandung durchführen, der der geltenden Norm entspricht.
Den Anschluss 3 korrekt auf den Gasanschluss 1 (Gewinde ½" ISO 228-1) des
Gerätes schrauben und die Dichtung 2 dazwischen einfügen.
11.3.3Anschluss mit Stahlschlauch mit konischem Anschluss (wo vorhanden)
ACHTUNG: Die folgenden Anweisungen beziehen sich auf alle Installationsarten, siehe Abb. A,
B, C des Kapitels „11.1 Einbau in Küchenmöbeln".
Ausschließlich biegsame Stahlschläuche in Übereinstimmung mit den geltenden Normen verwenden,
die eine Ausdehnung von maximal 2 Metern aufweisen.
Dieser Anschluss kann sowohl bei Einbaugeräten als auch bei freistehenden
Geräten zur Anwendung kommen.
Den Anschluss an das Gasnetz mit einem Stahlschlauch mit durchgehender
Wandung durchführen, der der geltenden Norm entspricht.
Den Anschluss 3 korrekt auf den Gasanschluss 1 (Gewinde ½" ISO 228-1) des
Gerätes schrauben und die Dichtung 2 dazwischen einfügen. Isoliermaterial am
Gewinde des Anschlusses 3 anbringen und dann den Stahlschlauch 4 am
Anschluss 3 festschrauben.
korrekt auf den Gasanschluss 1
1
2
5
6
1
2
3
1
2
3
4
3
3
4
