4.3 Für die Montage benötigte Werkzeuge
Sechskantschlüssel, 4 mm und 5 mm (mitgeliefert)
Maulschlüssel, 10/12 mm (mitgeliefert)
Kreuzschlitzschraubendreher

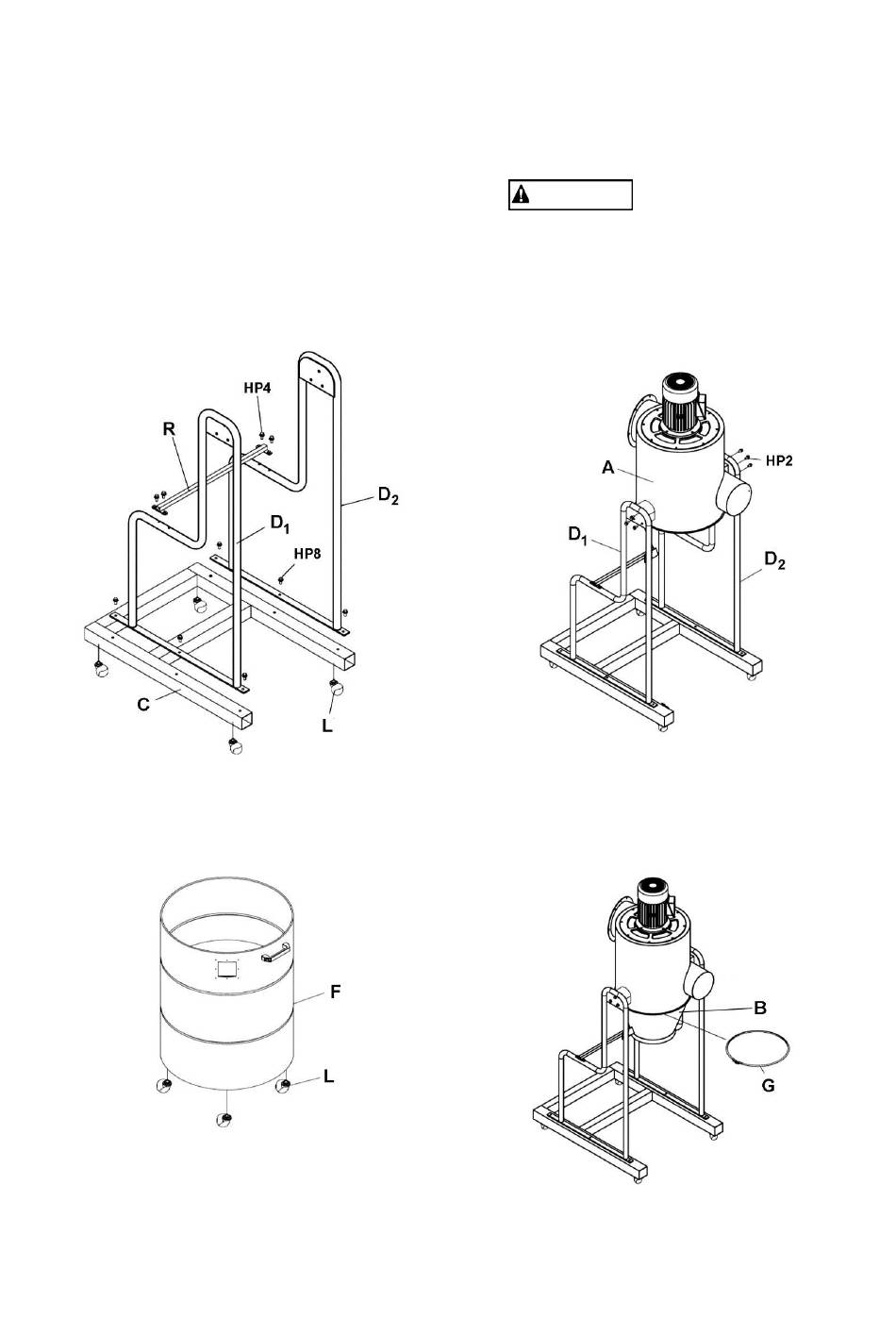

4.4 Montage
1.
Die vier Laufrollen (L) am Sockel (C)
anbringen. Siehe Abbildung 3.
2.
Den linken und den rechten Ständer (D
mit den Flanschkopfschrauben (HP8) am
Sockel (C) anbringen.
3.
Die
Ständerstütze
Flanschkopfschrauben (HP4) am Sockel (C)
anbringen.
Abbildung 3
4.
Die vier Laufrollen (L) in die Gewindemuttern
unter der Trommel (f) einschrauben. Siehe
Abbildung 4.
Abbildung 4
, D
)
1
2
(R)
mit
den
25
5.
Das
Hauptgehäuse
Hebevorrichtung und durch die (oben am
Hauptgehäuse angebrachten) Heberinge
gelegten Traggurten anheben. Ist keine
Hebevorrichtung
Gehäuse von mindestens 2 Personen
angehoben werden.
VORSICHT
Das Hauptgehäuse ist sehr
schwer. Von zwei Personen anheben lassen oder
Hebezeug verwenden.
6.
Das Hauptgehäuse (A) zwischen dem linken
und dem rechten Ständer (D
und mit sechs Flanschkopfschrauben (HP2)
sicher befestigen. Siehe Abbildung 5.
Abbildung 5
7.
Den Trichter (B) unter dem Hauptgehäuse
anbringen. Mir der Trichterklammer (G)
sichern. Siehe Abbildung 6. Die Schraube
sicher an der Trichterklammer festziehen.
Abbildung 6
(A)
mit
einer
verfügbar,
muss
das
, D
) anordnen
1
2
