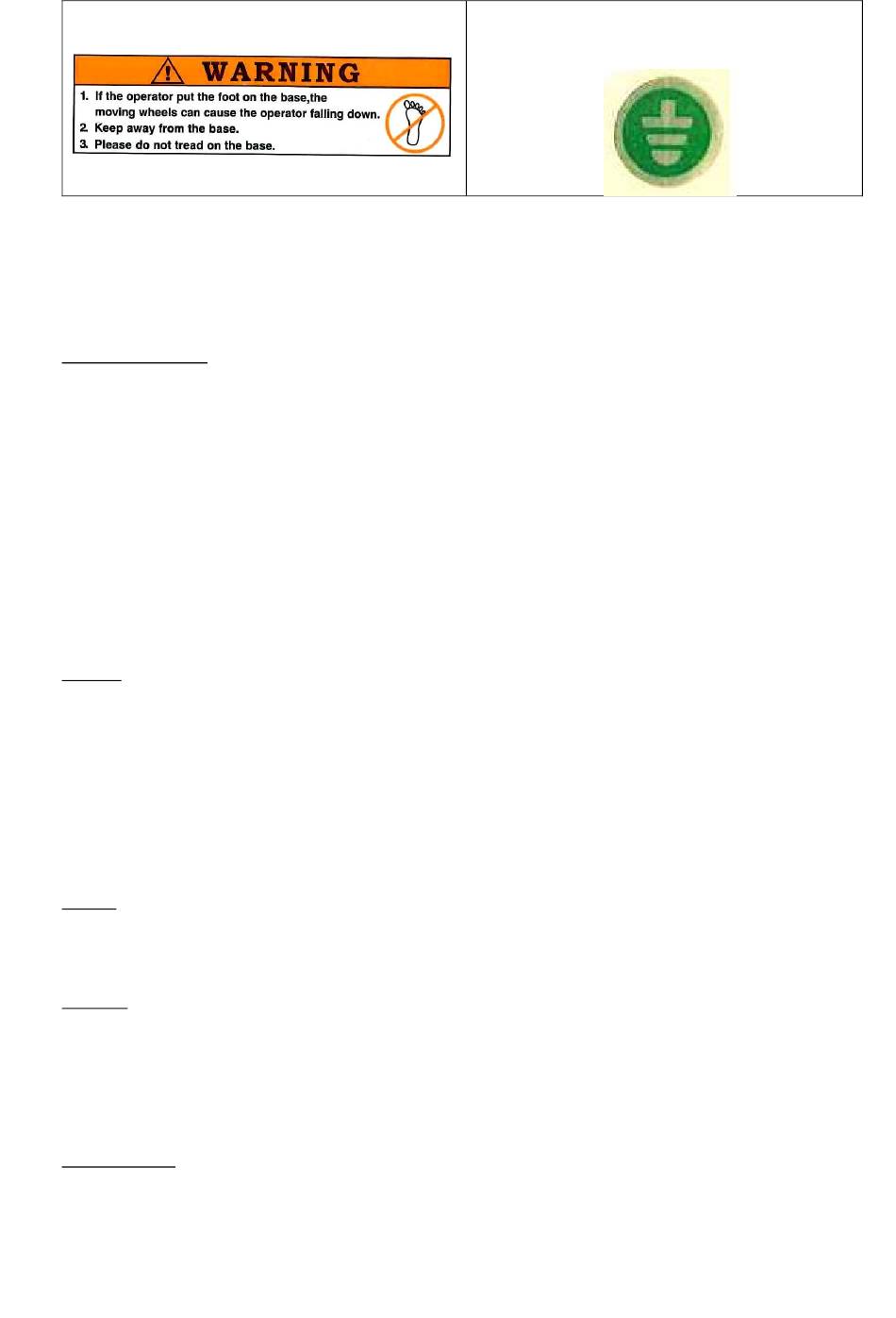

Abb. 8 Warnhinweis für den Bediener- nicht
auf den Sockel steigen.

3.0 Technische Daten

Modellnummer ............................................................................................................................................... JCDC-1.5-M
Bestellnummer ................................................................................................................................................... 717515M
Motoren und Elektrik:
Motortyp ...................................................... gekapselter, lüftergekühlter Induktionsmmotor mit Anlasskondensator
Leistung .............................................................................................................................................................. 1,1 kW
Phasen ............................................................................................................................................................ einphasig
Spannung .............................................................................................................................................................. 230 V
Frequenz ................................................................................................................................................................ 50 Hz
Nenn-Volllaststrom................................................................................................................................................... 8 A
Anlasskondensator ............................................................................................................................ 300MFD 125 V AC
Betriebskondensator .................................................................................................................................. 30 F 250 V
EIN/AUS-Schalter ...................................................................................................................... Magnetschalter KJD-12
Motordrehzahl .............................................................................................................................................. 2850 min
Netzkabel .................................................................................................................................... VDE H05VV-F 1,0 mm
Netzstecker ......................................................................................... VDE CE-Stecker, 16A/250A Installationsleistung
Empfohlene Stromkreis- und Sicherungs-/Trennschalterbemessung
Geräuschpegel (in 3 m Abstand)
Leistung:
Einlassdurchmesser .......................................................................................................................................... 152 mm
Einlassadapter, Anzahl .................................................................................................................................................. 2
Einlassadapter, Durchmesser ........................................................................................................................... 100 mm
Filtereffizienz .............................................................................................................................. 99% bei 2 Mikrometer
Luftdurchsatz bei installierten Filtern .............................................................. ............................................ 1.527 m³/h
Luftströmungsgeschwindigkeit ........................................................................ ............................................... 23,2 m/s
Statischer Druckverlust (WC) ........................................................................... ........................................... 60 mm H
Maximaler statischer Druckverlust (WC) ......................................................... ......................................... 138 mm H
Laufrad:
Laufraddurchmesser ......................................................................................................................................... 330 mm
Laufradtyp ............................................................................................................................................. mit Radialrippe
Laufradmaterial ......................................................................................................................................................Stahl
Topffilter:
Filtertyp ...................................................................................................................... Patrone und Polyesterspinnvlies
Topffilter-Durchmesser .................................................................................................................................... 370 mm
Topffilter-Länge ................................................................................................................................................ 400 mm
Filterfläche .............................................................................................................................................................. 2 m
Filtereffizienz .............................................................................................................. 99% bei 2-Mikrometer-Partikeln
Reinigungssystem .......................................................................................................... Drehung manueller Abstreifer
Auffangtrommel:
Fassungsvermögen ..................................................................................................................................... 20 Gallonen
Durchmesser..................................................................................................................................................... 420 mm
Höhe ................................................................................................................................................................. 500 mm
Werkstoff ................................................................................................................................................................Stahl
2 ........................................................................................................................ 75 dB
