8. Installez le couvercle latéral (M) sur les
montants gauche et droit. Voir la Figure 7.

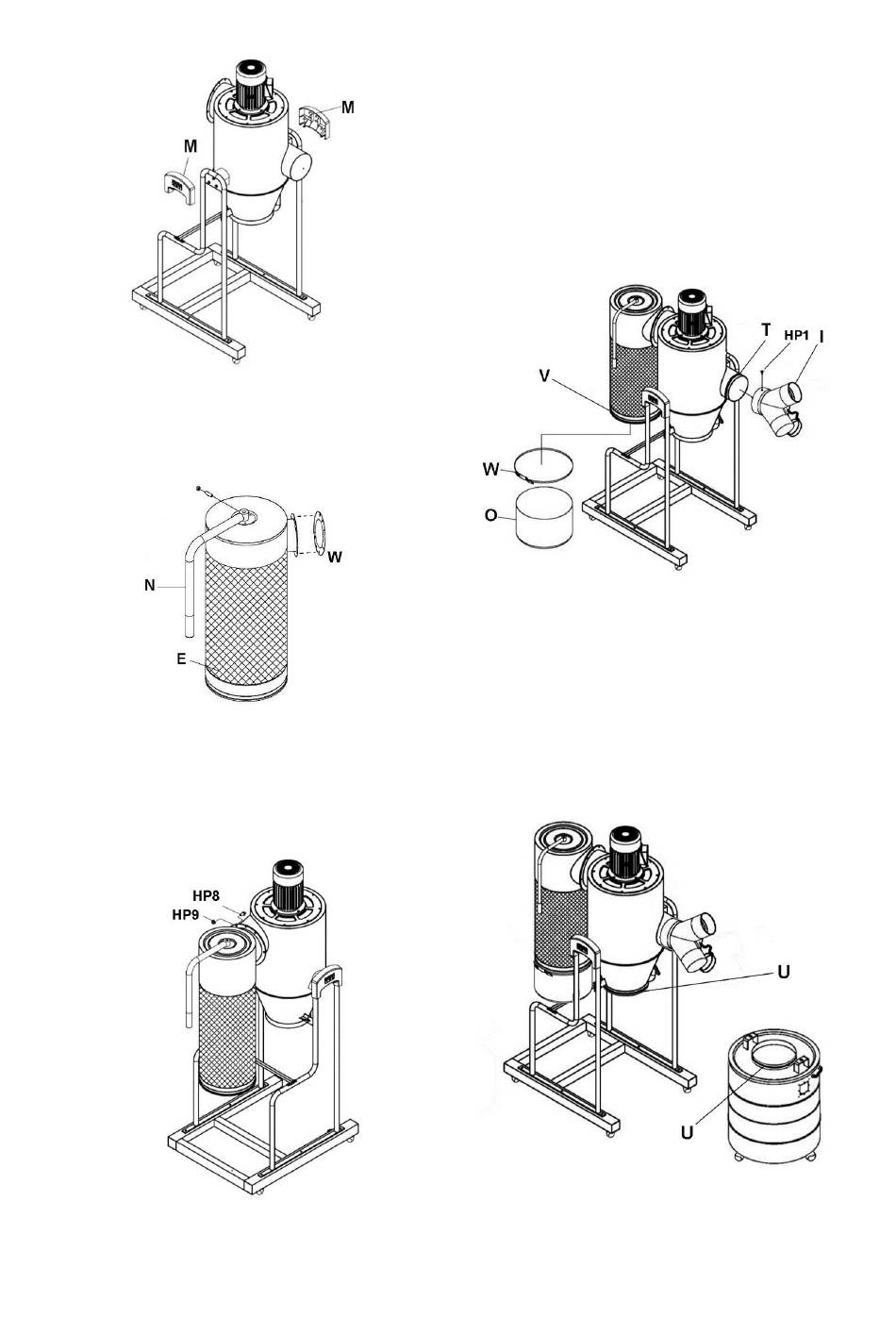

Figure 7
9. Montez la poignée (N) sur le filtre de la boî te
(E) à l'aide de l'écrou et de la vis de réglage.
Voir la Figure 8.
Figure 8
10. Placez le joint (W) entre le filtre de la boî te et
le boî tier principal. Installez le filtre de la
boî te dans le boî tier principal et serrez avec
des vis à bride (HP8) et des écrous (HP9). Voir
la Figure 9.
Figure 9
11. Appliquez le ruban en mousse (T) autour du
port d'admission près du bord. Voir la Figure
10. Le ruban en mousse doit entourer
complètement le port.
12. Installez l'adaptateur d'admission (I) sur le
boî tier principal et sécurisez avec la vis à tête
cylindrique (HP1).
13. Appliquez le ruban en mousse (V) juste au-
dessus de la lèvre inférieure du filtre de la
boî te. Le ruban en mousse doit entourer
complètement le filtre de la boî te.
14. Installez le sac de collecte (O) sur le bas du
filtre de la boî te et sécurisez avec le serrage
en acier du bac (W).
15. Appliquez le ruban en mousse (U) autour de
l'entonnoir juste au-dessus de son coin
inférieur. Voir la Figure 11. Le ruban en
mousse
l'entonnoir.
16. Appliquez le ruban en mousse (U) autour de
la lèvre extérieure de l'ouverture du cylindre.
La mousse doit entourer complètement la
lèvre.
17. Installez le flexible (J) sur le cône et la lèvre
du cylindre, puis sécurisez avec deux
serrages du flexible (K), en haut et en bas.
Voir la Figure 12.
41
Figure 10
doit entourer complètement
Figure 11
