4.3 Outils nécessaires au montage
Clés hexagonales, 4mm et 5mm (fournies)
Clé plate, 10/12mm (fournie)
Tournevis cruciforme (Phillips)

4.4 Montage

1. Installez quatre roulettes (L) sur la base (C).
Voir la Figure 3.
2. Installez les montants gauche et droit (D
sur la base (C) avec les écrous à bride (HP8).
3. Installez le support de montant (R) sur la
base (C) avec les écrous à bride (HP4).

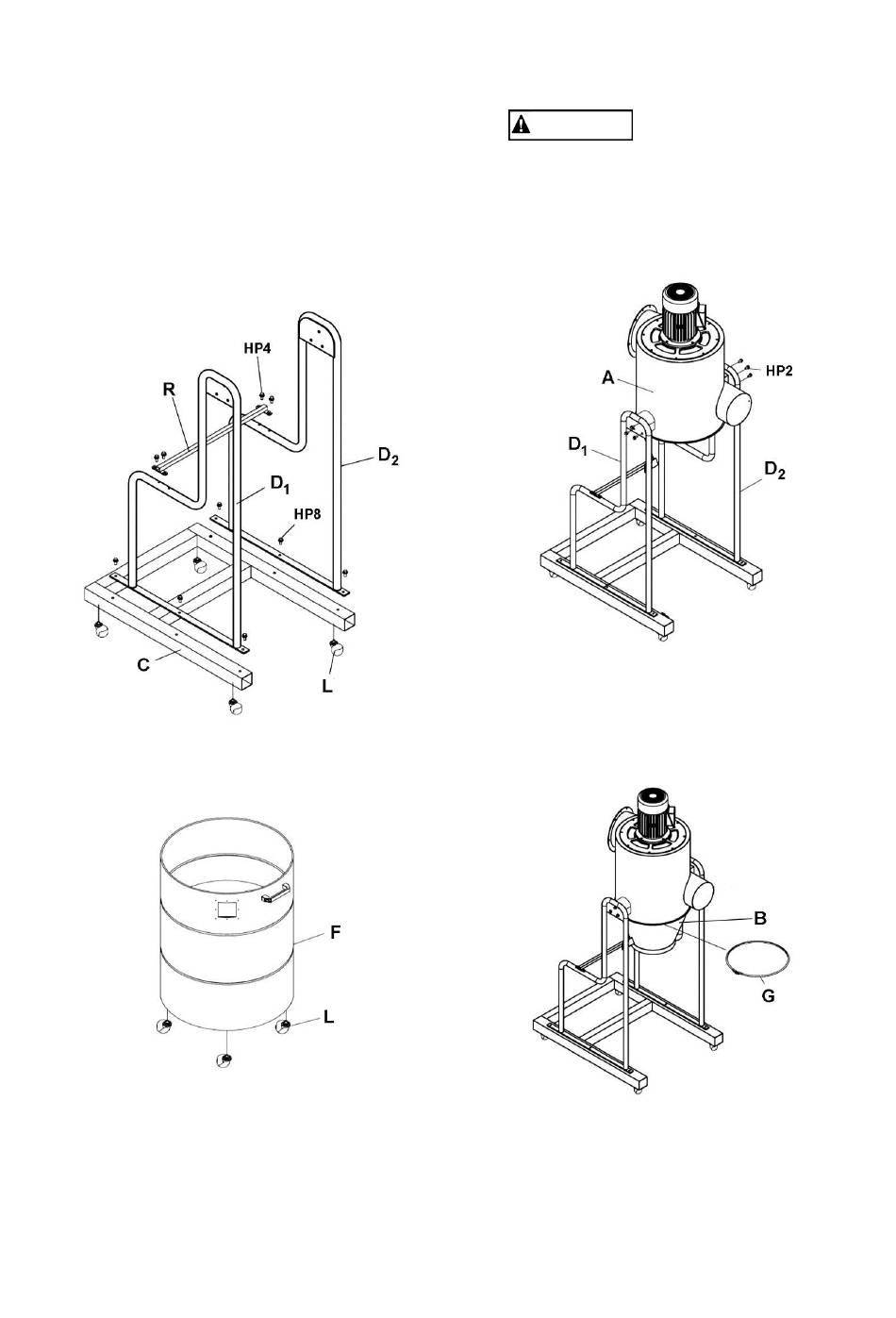

Figure 3
4. Installez quatre roulettes (L) dans les écrous
filetés sous le cylindre (F).Voir la Figure 4.
Figure 4
5. Levez le boî tier principal (A) à l'aide d'un
palan avec des courroies via les anneaux de
levage au-dessus du boî tier principal. Si le
palan n'est pas disponible, 2 personnes au
moins doivent lever le boî tier.
PRECAUTION
Soyez deux personnes pour lever ou utilisez un
palan.
6. Positionnez le boî tier principal (A) entre les
,D )
1 2
montants gauche et droit (D
avec six écrous à bride (HP2). Voir la Figure 5.
7. Installez l'entonnoir (B) sous le boî tier
principal. Sécurisez avec le serrage de
l'entonnoir (G). Voir la Figure 6. Serrez la vis
sur le serrage de l'entonnoir.
40
Le boî tier principal est lourd.
,D ) et sécurisez
1 2
Figure 5
Figure 6
