WARNUNG
Inbetriebnahme muss der Inhalt dieses Handbuchs
vollständig durchgelesen und verstanden werden.
Bei Nichtbeachtung kann es zu schwerwiegenden
Verletzungen kommen.

4.0 Einrichtung und Montage

4.1 Auspacken und Reinigen
Alle Teile aus dem Verstandkartons entfernen und mit
der in dieser Anleitung enthaltenen Liste vergleichen.
Schäden oder fehlende Teile dem Zulieferer melden.
Die Kiste und das Versandmaterial erst entsorgen,
wenn der Staubabscheider vollständig montiert ist
und ordnungsgemäß funktioniert.
4.2 Lieferumfang – JCDC-1.5
Hauptkiste (siehe Abbildung 1)
1
Hauptgehäuse – A
1
Trichter – B
1
Sockel – C
1
Linker Ständer – D
1
1
Rechter Ständer – D
2
1
Topffilter (mit Beutelklammer) – E
1
Trommel – F
1
Trichterklammer – G
1
Trommeldeckel – H
1
Einlassadapter – I
1
Schlauch – J
2
Schlauchschelle 10-1/2" – K
8
Laufrollen – L
2
Seitliche Kappe - M
1
Griff – N
1
Topf-Auffangbeutel – O
1
Trommel-Auffangbeutel – P
2
Schnellklemmhebel – Q
1
Innerer Beutelrahmen – R
(besteht aus 3 langen Stützstreben, 3 kurzen
Stützstreben und 2 Bügeln)
1
Ständerstütze – S
1
Schaumstoffklebeband, 490 mm – T
2
Schaumstoffklebeband, 810 mm – U
1
Schaumstoffklebeband, 1265 mm – V
1
Dichtung – W
1
Fernsteuerung mit Batterie (nicht gezeigt)
Hardwarepaket (Teile-Nr. JCDC1.5-HP)
(siehe Abb. 2)
1
Kreuzschlitzflachkopfschraube, 3/16x3/8 – HP1
6
Flanschkopfschraube, 5/16x1/2 – HP2
8
Kreuzschlitzflachkopfschraube, M5x8 – HP3
4
Flanschkopfschraube, 1/4x1/2 – HP4
1
Maulschlüssel, 10/12 mm – HP5
1
Sechskantschlüssel 4mm – HP6
1
Sechskantschlüssel 5 mm – HP7
12 Flanschkopfschraube, 5/16x3/4 – HP8
6
Mutter 5/16 – HP9
12 Kreuzschlitzflachkopfschraube, M3x12 – HP10
12 Sechskantmutter, M3 – HP11
Vor
Montage
und

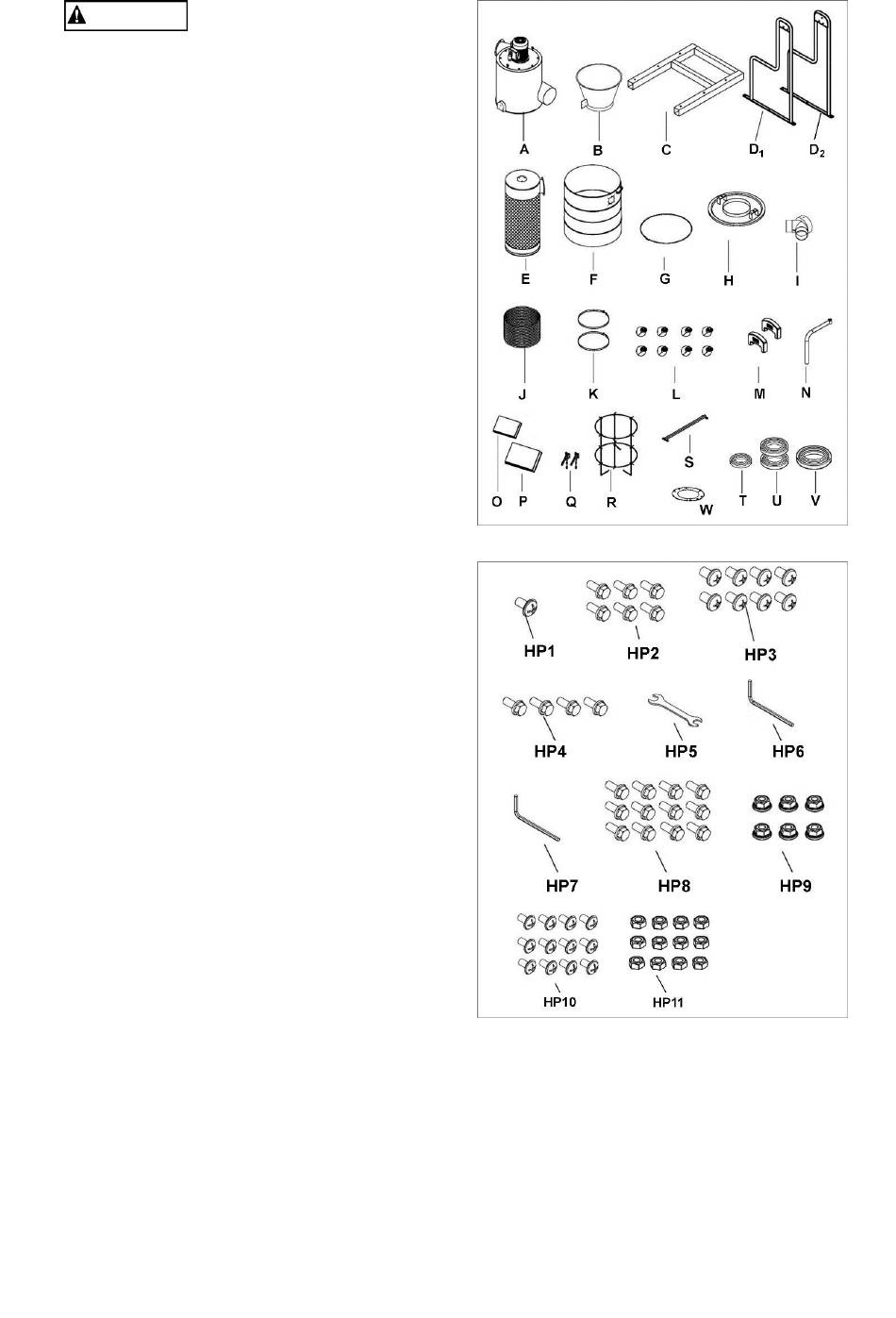

Abb. 1: Inhalt der Hauptkiste (nicht maßstabsgetreu)
Abb. 2: Hardwarepaket (nicht maßstabsgetreu)
24
