INSTALLATIONSANLEITUNGEN

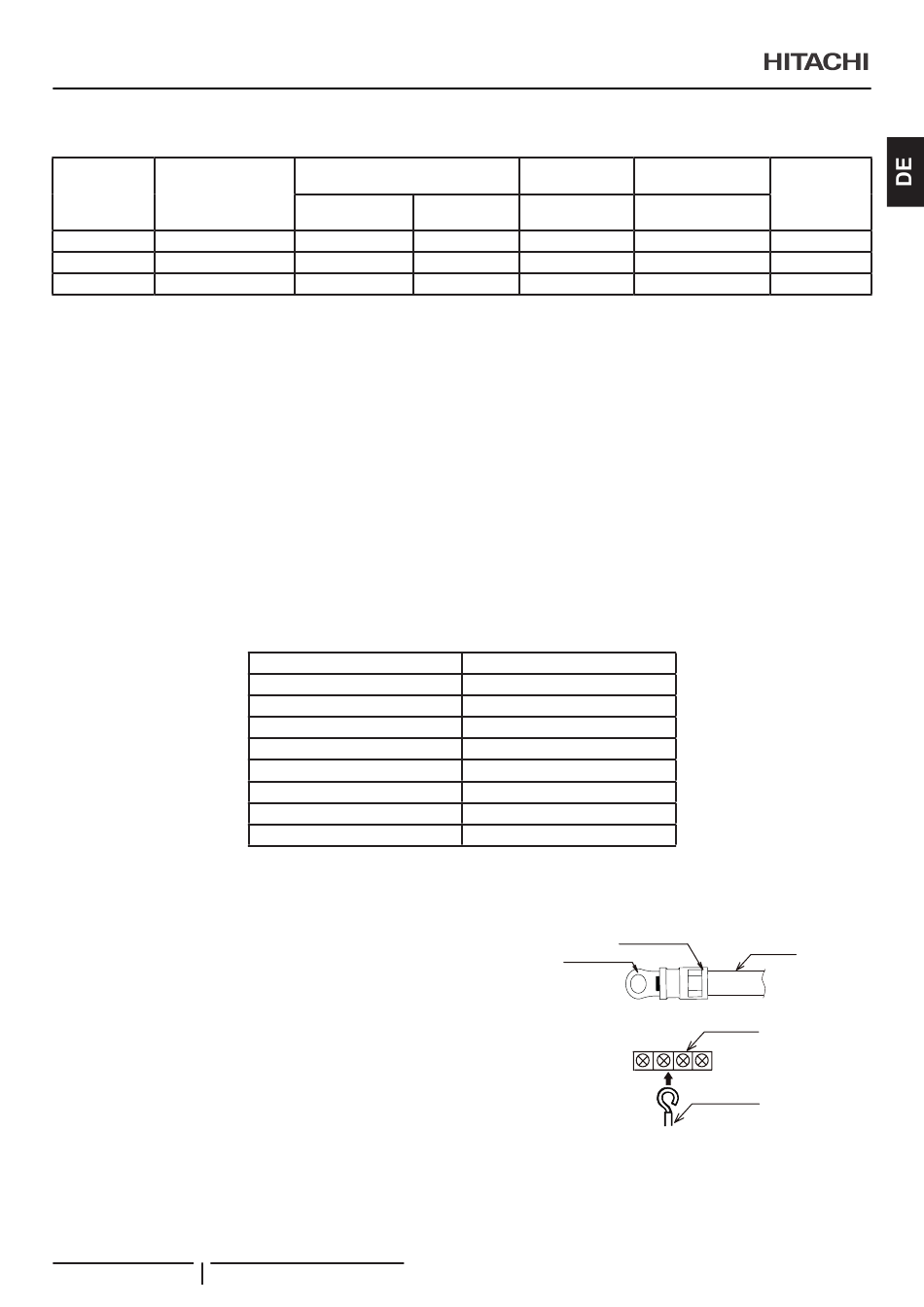

Schaltplan
Modell
Stromversorgung
(Leistung)
3,0/3,5 PS 220-240 V ~, 50 Hz
4,0 PS 220-240 V ~, 50 Hz
5,0/6,0/6,5 PS 380-415 V 3N ~, 50 Hz
Max. Betriebsstrom (A): SIEHE TYPENSCHILD
HINWEIS:
1 Berücksichtigen Sie bei der Auswahl der Kabel vor Ort und bei allen oben angegebenen Kabeln, die vor Ort geltenden lokalen
und nationalen Vorschriften, und dass sie die Mindestkabelgröße aufweisen.
2 Verwenden Sie keine Kabel, die leichter sind als die standardmäßigen Polychloropren-Gummischlauchleitungen
(Schlauchbezeichnung H07RN-F).
3 Die in der oben stehenden Tabelle mit *1 gekennzeichneten Kabelstärken sind entsprechend der Europäischen Norm EN60335-1
für die maximale Stromstärke des Geräts ausgewählt.
4 Wenn das Übertragungskabel länger als 15 Meter ist, muss eine größere Kabelstärke ausgewählt werden.
5 Installieren Sie den Hauptschalter und den FI-Schutzschalter für jedes System separat. Wählen Sie einen schnell
ansprechenden FI-Schutzschalter, der innerhalb von 0,1 Sekunden reagiert.
6 Sind die Stromversorgungskabel in Reihenschaltung angeschlossen, addieren Sie die maximalen Stromwerte und wählen die
unten stehenden Kabel aus.
<Zu beachtende Sorgfaltspflicht, beim Anschluss der Stromversorgungskabel>
1 Stellen Sie beim Anschluss der Klemmenleiste
mithilfe der verdrillten Kabeln sicher, dass Sie die
runde crimpartige Klemme für den Anschluss der
Stromversorgungsklemmenleiste verwenden. Platzieren Sie
die runden crimpartigen Klemmen an den Kabeln bis zum
bedeckten Teil und sichern Sie sie.
2 Wenn Sie die Klemmenleiste anschließen, benutzen Sie ein
Einzelkernkabel und stellen Sie sicher, dass sie es aushärten.
17 HO2019292HA
ELB
Nennstromstärke Nennstromwert
(A)
25
40
32
Auswahl gemäß EN60335-1
Stromstärke i (A)
i≤6
6<i≤10
10<i≤16
16<i≤25
25<i≤32
32<i≤40
40<i≤63
63<i
*2: Wenn der Strom 63 A übersteigt, schließen Sie keine Kabel in Reihe an.
Kabelgröße der
Stromquelle
EN60335-1*1
(mA)
30 3x2,5 mm
2
30 3x4,0 mm
2
30 5x2,5 mm
2
Kabelstärke (mm )
2
0,75
1
1,5
2,5
4
6
10
*2
Bedeckter Teil
Runde crimpartige
Klemme
Größe des
Übertragungskabels
Trennschalter
(A)
EN60335-1*1
4x1,5 mm 25
2
4x1,5 mm 40
2
4x1,5 mm 32
2
Verdrilltes Kabel
Klemme
Einzelkernkabel
