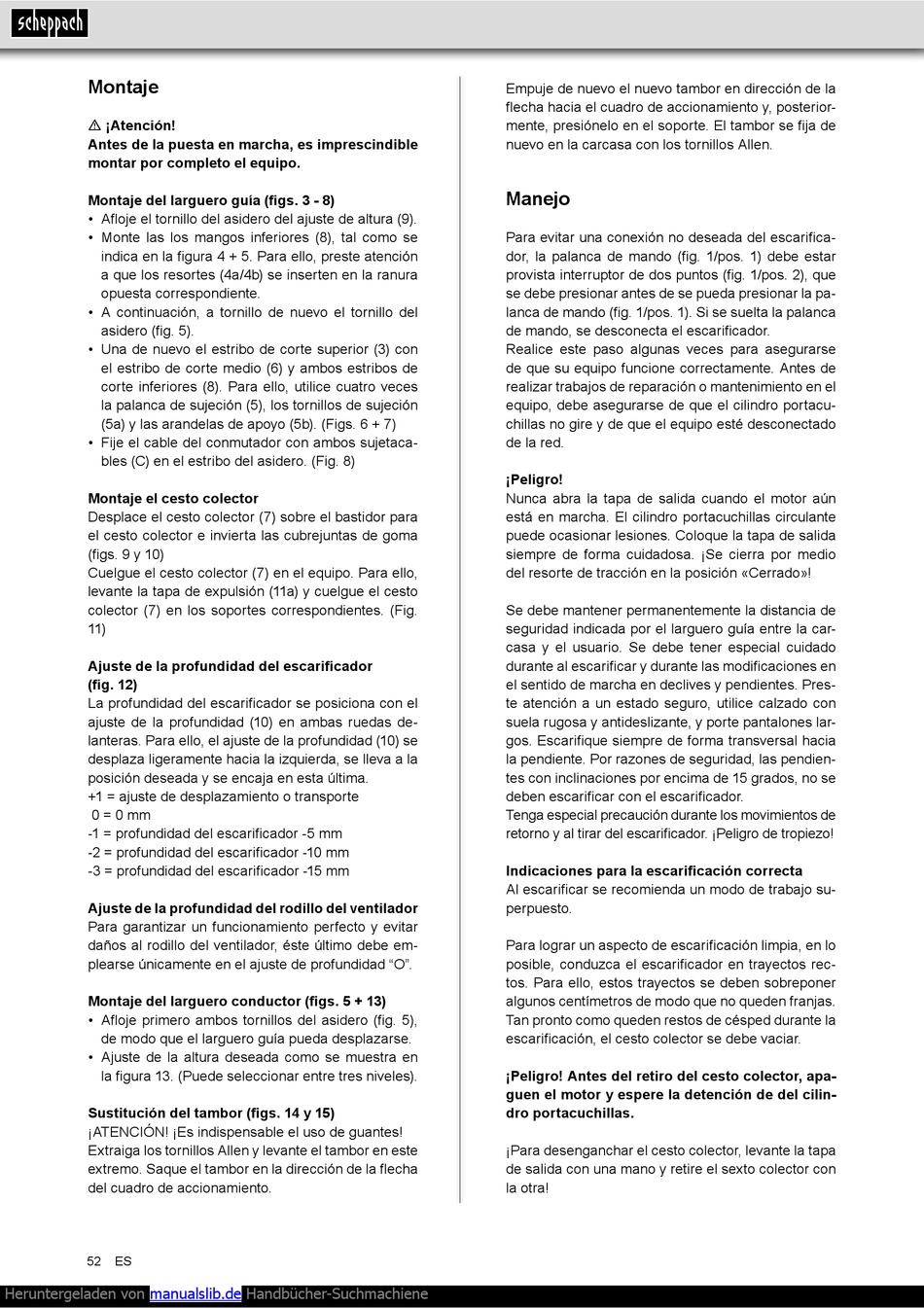

Montaje

m ¡Atención!
Antes de la puesta en marcha, es imprescindible
montar por completo el equipo.
Montaje del larguero guía (figs. 3 - 8)
• Afloje el tornillo del asidero del ajuste de altura (9).
• Monte las los mangos inferiores (8), tal como se
indica en la figura 4 + 5. Para ello, preste atención
a que los resortes (4a/4b) se inserten en la ranura
opuesta correspondiente.
• A continuación, a tornillo de nuevo el tornillo del
asidero (fig. 5).
• Una de nuevo el estribo de corte superior (3) con
el estribo de corte medio (6) y ambos estribos de
corte inferiores (8). Para ello, utilice cuatro veces
la palanca de sujeción (5), los tornillos de sujeción
(5a) y las arandelas de apoyo (5b). (Figs. 6 + 7)
• Fije el cable del conmutador con ambos sujetaca-
bles (C) en el estribo del asidero. (Fig. 8)
Montaje el cesto colector
Desplace el cesto colector (7) sobre el bastidor para
el cesto colector e invierta las cubrejuntas de goma
(figs. 9 y 10)
Cuelgue el cesto colector (7) en el equipo. Para ello,
levante la tapa de expulsión (11a) y cuelgue el cesto
colector (7) en los soportes correspondientes. (Fig.
11)
Ajuste de la profundidad del escarificador
(fig. 12)
La profundidad del escarificador se posiciona con el
ajuste de la profundidad (10) en ambas ruedas de-
lanteras. Para ello, el ajuste de la profundidad (10) se
desplaza ligeramente hacia la izquierda, se lleva a la
posición deseada y se encaja en esta última.
+1 = ajuste de desplazamiento o transporte
0 = 0 mm
-1 = profundidad del escarificador -5 mm
-2 = profundidad del escarificador -10 mm
-3 = profundidad del escarificador -15 mm
Ajuste de la profundidad del rodillo del ventilador
Para garantizar un funcionamiento perfecto y evitar
daños al rodillo del ventilador, éste último debe em-
plearse únicamente en el ajuste de profundidad "O".
Montaje del larguero conductor (figs. 5 + 13)
• Afloje primero ambos tornillos del asidero (fig. 5),
de modo que el larguero guía pueda desplazarse.
• Ajuste de la altura deseada como se muestra en
la figura 13. (Puede seleccionar entre tres niveles).
Sustitución del tambor (figs. 14 y 15)
¡ATENCIÓN! ¡Es indispensable el uso de guantes!
Extraiga los tornillos Allen y levante el tambor en este
extremo. Saque el tambor en la dirección de la flecha
del cuadro de accionamiento.
52 ES
Heruntergeladen von manualslib.de Handbücher-Suchmachiene
Empuje de nuevo el nuevo tambor en dirección de la
flecha hacia el cuadro de accionamiento y, posterior-
mente, presiónelo en el soporte. El tambor se fija de
nuevo en la carcasa con los tornillos Allen.
Manejo
Para evitar una conexión no deseada del escarifica-
dor, la palanca de mando (fig. 1/pos. 1) debe estar
provista interruptor de dos puntos (fig. 1/pos. 2), que
se debe presionar antes de se pueda presionar la pa-
lanca de mando (fig. 1/pos. 1). Si se suelta la palanca
de mando, se desconecta el escarificador.
Realice este paso algunas veces para asegurarse
de que su equipo funcione correctamente. Antes de
realizar trabajos de reparación o mantenimiento en el
equipo, debe asegurarse de que el cilindro portacu-
chillas no gire y de que el equipo esté desconectado
de la red.
¡Peligro!
Nunca abra la tapa de salida cuando el motor aún
está en marcha. El cilindro portacuchillas circulante
puede ocasionar lesiones. Coloque la tapa de salida
siempre de forma cuidadosa. ¡Se cierra por medio
del resorte de tracción en la posición «Cerrado»!
Se debe mantener permanentemente la distancia de
seguridad indicada por el larguero guía entre la car-
casa y el usuario. Se debe tener especial cuidado
durante al escarificar y durante las modificaciones en
el sentido de marcha en declives y pendientes. Pres-
te atención a un estado seguro, utilice calzado con
suela rugosa y antideslizante, y porte pantalones lar-
gos. Escarifique siempre de forma transversal hacia
la pendiente. Por razones de seguridad, las pendien-
tes con inclinaciones por encima de 15 grados, no se
deben escarificar con el escarificador.
Tenga especial precaución durante los movimientos de
retorno y al tirar del escarificador. ¡Peligro de tropiezo!
Indicaciones para la escarificación correcta
Al escarificar se recomienda un modo de trabajo su-
perpuesto.
Para lograr un aspecto de escarificación limpia, en lo
posible, conduzca el escarificador en trayectos rec-
tos. Para ello, estos trayectos se deben sobreponer
algunos centímetros de modo que no queden franjas.
Tan pronto como queden restos de césped durante la
escarificación, el cesto colector se debe vaciar.
¡Peligro! Antes del retiro del cesto colector, apa-
guen el motor y espere la detención de del cilin-
dro portacuchillas.
¡Para desenganchar el cesto colector, levante la tapa
de salida con una mano y retire el sexto colector con
la otra!
