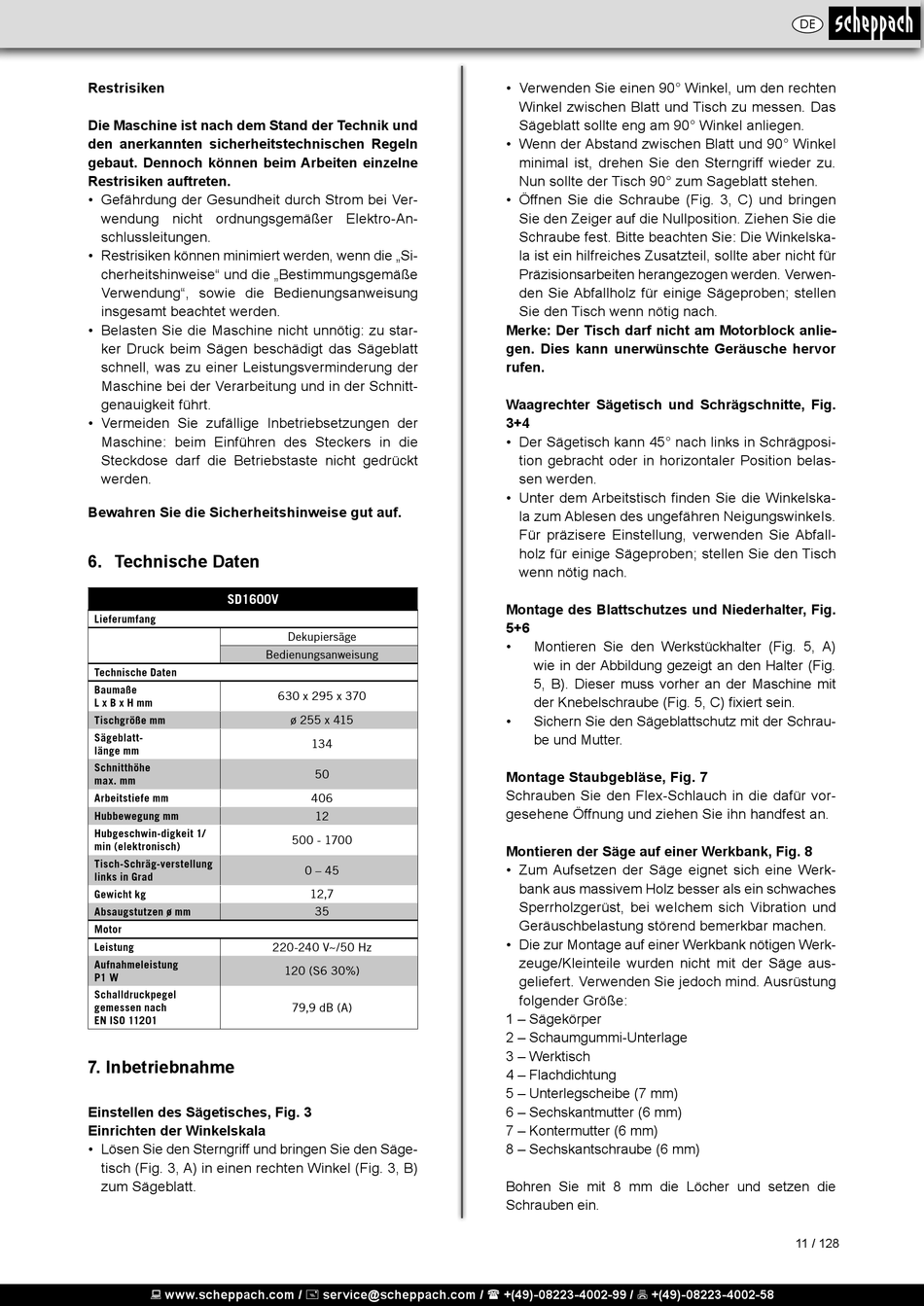

Restrisiken
Die Maschine ist nach dem Stand der Technik und
den an erkannten sicherheitstechnischen Regeln
gebaut. Dennoch können beim Arbeiten einzelne
Restrisiken auftreten.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung", sowie die Bedienungsanweisung
insge samt beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu star-
ker Druck beim Sägen beschädigt das Sägeblatt
schnell, was zu einer Leistungsverminderung der
Maschine bei der Verarbeitung und in der Schnitt-
genauigkeit führt.
• Vermeiden Sie zufällige Inbetriebsetzungen der
Maschine: beim Einführen des Steckers in die
Steckdose darf die Betriebstaste nicht gedrückt
werden.
Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

SD1600V
Lieferumfang
Technische Daten
Baumaße
L x B x H mm
Tischgröße mm
Sägeblatt-
länge mm
Schnitthöhe
max. mm
Arbeitstiefe mm
Hubbewegung mm
Hubgeschwin-digkeit 1/
min (elektronisch)
Tisch-Schräg-verstellung
links in Grad
Gewicht kg
Absaugstutzen ø mm
Motor
Leistung
Aufnahmeleistung
P1 W
Schalldruckpegel
gemessen nach
EN ISO 11201

7. Inbetriebnahme

Einstellen des Sägetisches, Fig. 3
Einrichten der Winkelskala
• Lösen Sie den Sterngriff und bringen Sie den Säge-
tisch (Fig. 3, A) in einen rechten Winkel (Fig. 3, B)
zum Sägeblatt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dekupiersäge
Bedienungsanweisung
630 x 295 x 370
ø 255 x 415
134
50
406
12
500 - 1700
0 – 45
12,7
35
220-240 V~/50 Hz
120 (S6 30%)
79,9 dB (A)
• Verwenden Sie einen 90° Winkel, um den rechten
Winkel zwi schen Blatt und Tisch zu messen. Das
Sägeblatt sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngriff wieder zu.
Nun sollte der Tisch 90° zum Sageblatt stehen.
• Öffnen Sie die Schraube (Fig. 3, C) und bringen
Sie den Zeiger auf die Nullposition. Ziehen Sie die
Schraube fest. Bitte be achten Sie: Die Winkelska-
la ist ein hilfreiches Zu satz teil, sollte aber nicht für
Prä zi sionsarbeiten herangezogen werden. Verwen-
den Sie Ab fallholz für einige Sägeproben; stellen
Sie den Tisch wenn nötig nach.
Merke: Der Tisch darf nicht am Motorblock anlie-
gen. Dies kann unerwünschte Geräusche hervor
rufen.
Waagrechter Sägetisch und Schrägschnitte, Fig.
3+4
• Der Sägetisch kann 45° nach links in Schrägposi-
tion ge bracht oder in horizontaler Position belas-
sen werden.
• Unter dem Arbeitstisch finden Sie die Winkelska-
la zum Ab lesen des ungefähren NeigungswinkeIs.
Für präzisere Einstellung, verwenden Sie Abfall-
holz für einige Sägeproben; stellen Sie den Tisch
wenn nötig nach.
Montage des Blattschutzes und Niederhalter, Fig.
5+6
• Montieren Sie den Werkstückhalter (Fig. 5, A)
wie in der Abbildung gezeigt an den Halter (Fig.
5, B). Dieser muss vorher an der Maschine mit
der Knebelschraube (Fig. 5, C) fixiert sein.
• Sichern Sie den Sägeblattschutz mit der Schrau-
be und Mutter.
Montage Staubgebläse, Fig. 7
Schrauben Sie den Flex-Schlauch in die dafür vor-
gesehene Öffnung und ziehen Sie ihn handfest an.
Montieren der Säge auf einer Werkbank, Fig. 8
• Zum Aufsetzen der Säge eignet sich eine Werk-
bank aus massivem Holz besser als ein schwaches
Sperr holzgerüst, bei weIchem sich Vibration und
Ge räusch be las tung störend bemerkbar machen.
• Die zur Montage auf einer Werkbank nötigen Werk-
zeuge/Klein teile wurden nicht mit der Säge aus-
geliefert. Verwen den Sie jedoch mind. Ausrüstung
folgender Größe:
1 – Sägekörper
2 – Schaumgummi-Unterlage
3 – Werktisch
4 – Flachdichtung
5 – Unterlegscheibe (7 mm)
6 – Sechskantmutter (6 mm)
7 – Kontermutter (6 mm)
8 – Sechskantschraube (6 mm)
Bohren Sie mit 8 mm die Löcher und setzen die
Schrauben ein.
