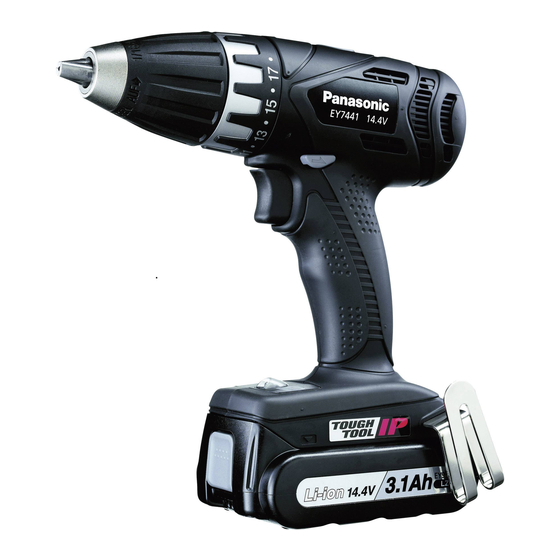

Panasonic EY7441 Bedienungsanleitung

Akku-bohrschrauber/akku-schlagbohrschrauber/ akku-auto bohrschrauber
Vorschau ausblenden

Werbung

Operating Instructions
Bedienungsanleitung
Instructions d'utilisation
Istruzioni per l'uso
Cordless Drill & Driver/Cordless Hammer Drill & Driver
Gebruiksaanwijzing
Cordless Auto Drill&Driver
Manual de instrucciones
Akku-Bohrschrauber/Akku-Schlagbohrschrauber/
Akku-Auto Bohrschrauber
Brugsvejledning
Percecuse-visseuse sans fil/Percecuse à percussion-visseuse sans fil/
Driftsföreskrifter
Percecuse-visseuse automatique sans fil
Bruksanvisning
Trapano avvitatore cordless/Trapano avvitatore cordless a percussione/
Käyttöohjeet
Trapano Avvitatore Cordless a Cambio Automatico
Snoerloze schroef-boormachine/Snoerloze slagschroef-boormachine/
Snoerloze auto schroef-boormachine
Destornillador y taladro sin cables/Destornillador y taladro percutor sin cables/
Taladro y destornillador automático inalámbrico
Akku bor & skruetrækker/Akku hammerbor & skruertrækker/
Akku Auto Bor & Skruetrækker
Sladdlös skruvdragare & borrmaskin/slagborrmaskin/
Trådlös Automatisk Borr & Skruvdragare
Ledningløs drill og skrutrekker/Ledningløs slagdrill og skrutrekker/
Kabelløs automatgiret drill og trekker
Ladattava pora & ruuvinväännin/ladattava vasaraporapora & ruuvinväännin/
Ladattava automaattinen pora & ruuvinväännin
Model No: EY7441/EY7940
EY7443/EY74A1
Pictured: EY7441
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen
sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation
ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele
naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el
futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

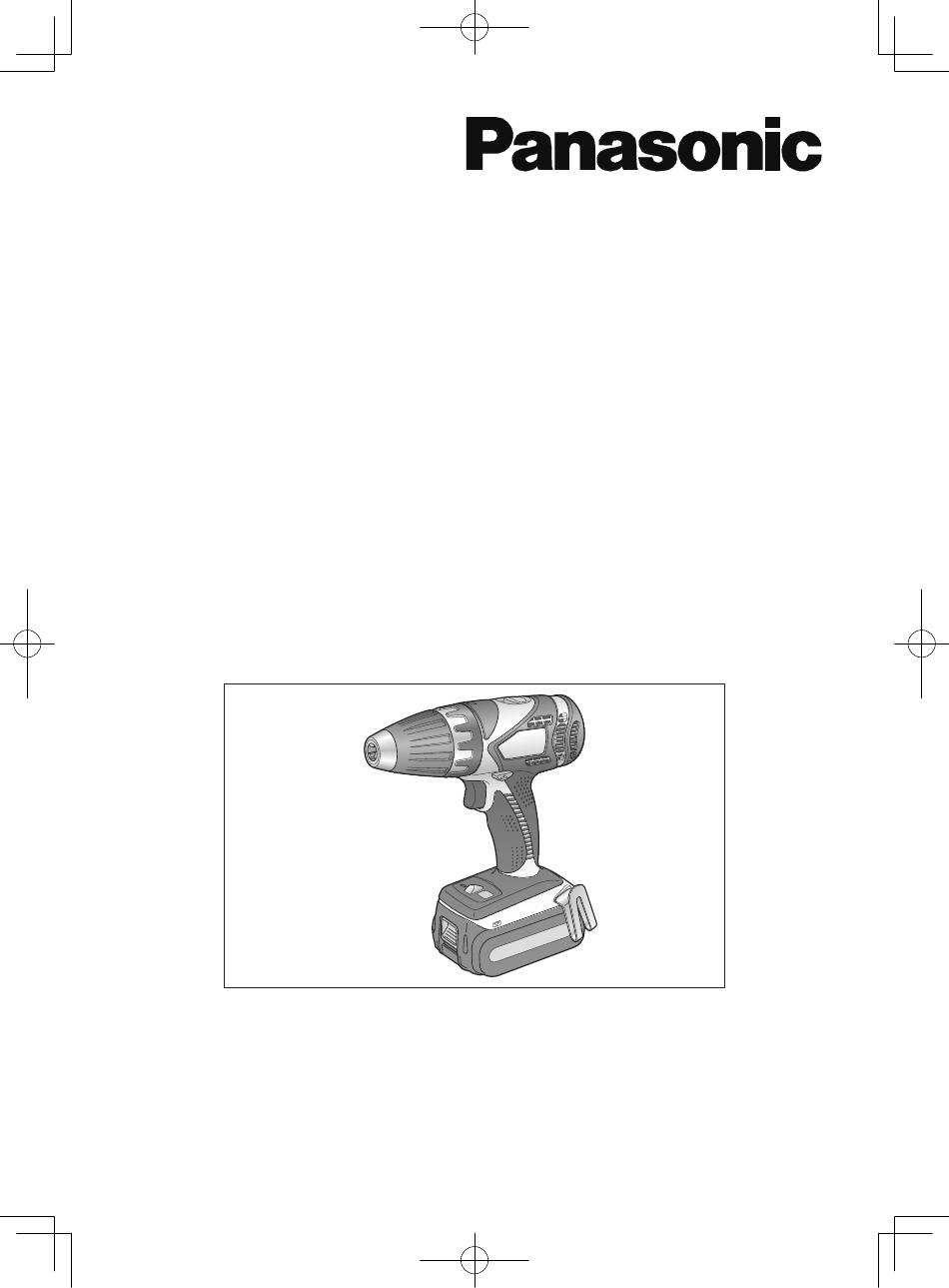

EY7441_EY7940_EY7443_EY74A1_Book.indb 1
