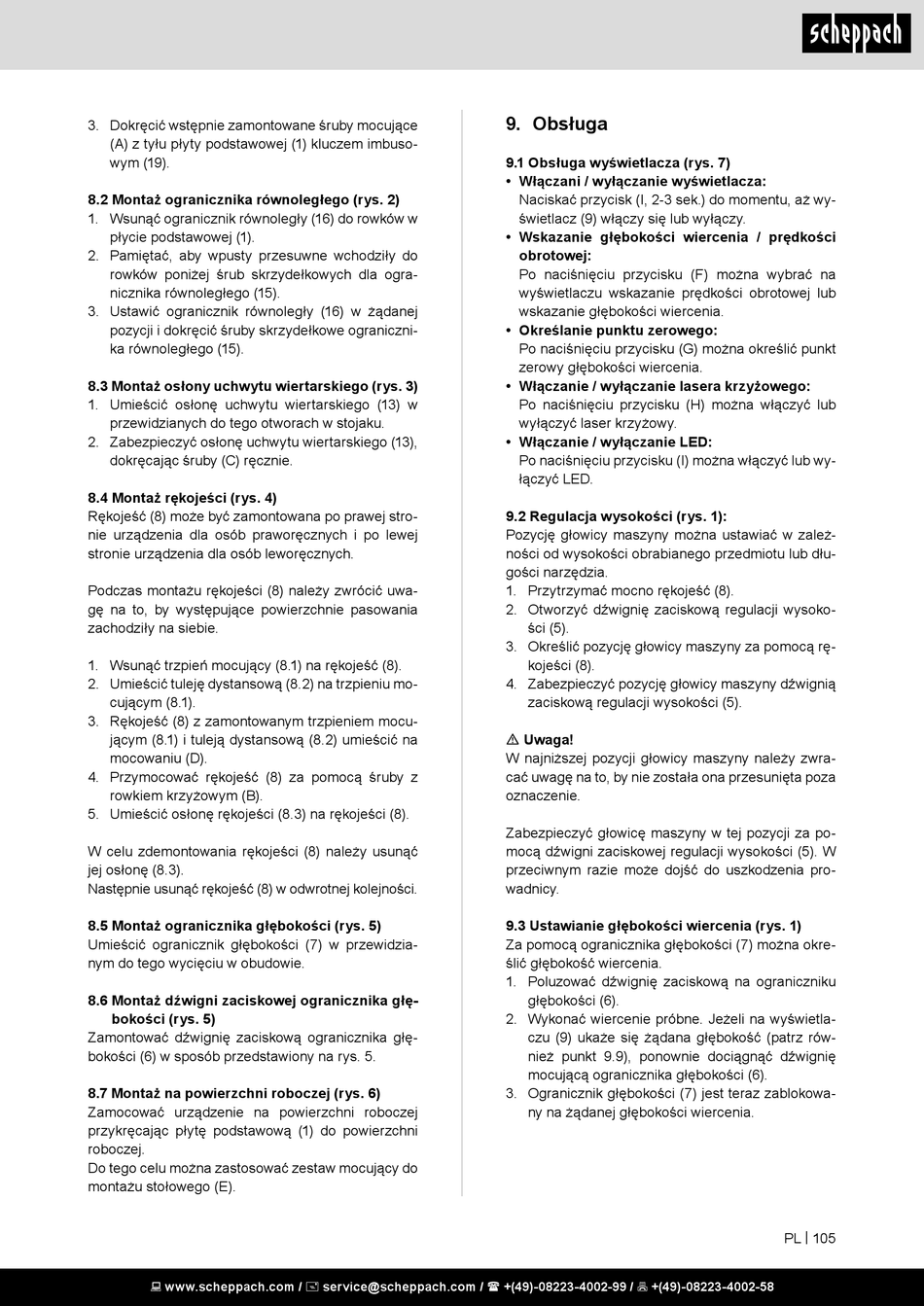

3. Dokręcić wstępnie zamontowane śruby mocujące
(A) z tyłu płyty podstawowej (1) kluczem imbuso-
wym (19).
8.2 Montaż ogranicznika równoległego (rys. 2)
1. Wsunąć ogranicznik równoległy (16) do rowków w
płycie podstawowej (1).
2. Pamiętać, aby wpusty przesuwne wchodziły do
rowków poniżej śrub skrzydełkowych dla ogra-
nicznika równoległego (15).
3. Ustawić ogranicznik równoległy (16) w żądanej
pozycji i dokręcić śruby skrzydełkowe ograniczni-
ka równoległego (15).
8.3 Montaż osłony uchwytu wiertarskiego (rys. 3)
1. Umieścić osłonę uchwytu wiertarskiego (13) w
przewidzianych do tego otworach w stojaku.
2. Zabezpieczyć osłonę uchwytu wiertarskiego (13),
dokręcając śruby (C) ręcznie.
8.4 Montaż rękojeści (rys. 4)
Rękojeść (8) może być zamontowana po prawej stro-
nie urządzenia dla osób praworęcznych i po lewej
stronie urządzenia dla osób leworęcznych.
Podczas montażu rękojeści (8) należy zwrócić uwa-
gę na to, by występujące powierzchnie pasowania
zachodziły na siebie.
1. Wsunąć trzpień mocujący (8.1) na rękojeść (8).
2. Umieścić tuleję dystansową (8.2) na trzpieniu mo-
cującym (8.1).
3. Rękojeść (8) z zamontowanym trzpieniem mocu-
jącym (8.1) i tuleją dystansową (8.2) umieścić na
mocowaniu (D).
4. Przymocować rękojeść (8) za pomocą śruby z
rowkiem krzyżowym (B).
5. Umieścić osłonę rękojeści (8.3) na rękojeści (8).
W celu zdemontowania rękojeści (8) należy usunąć
jej osłonę (8.3).
Następnie usunąć rękojeść (8) w odwrotnej kolejności.
8.5 Montaż ogranicznika głębokości (rys. 5)
Umieścić ogranicznik głębokości (7) w przewidzia-
nym do tego wycięciu w obudowie.
8.6 Montaż dźwigni zaciskowej ogranicznika głę-
bokości (rys. 5)
Zamontować dźwignię zaciskową ogranicznika głę-
bokości (6) w sposób przedstawiony na rys. 5.
8.7 Montaż na powierzchni roboczej (rys. 6)
Zamocować urządzenie na powierzchni roboczej
przykręcając płytę podstawową (1) do powierzchni
roboczej.
Do tego celu można zastosować zestaw mocujący do
montażu stołowego (E).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Obsługa
9.1 Obsługa wyświetlacza (rys. 7)
• Włączani / wyłączanie wyświetlacza:
Naciskać przycisk (I, 2-3 sek.) do momentu, aż wy-
świetlacz (9) włączy się lub wyłączy.
• Wskazanie głębokości wiercenia / prędkości
obrotowej:
Po naciśnięciu przycisku (F) można wybrać na
wyświetlaczu wskazanie prędkości obrotowej lub
wskazanie głębokości wiercenia.
• Określanie punktu zerowego:
Po naciśnięciu przycisku (G) można określić punkt
zerowy głębokości wiercenia.
• Włączanie / wyłączanie lasera krzyżowego:
Po naciśnięciu przycisku (H) można włączyć lub
wyłączyć laser krzyżowy.
• Włączanie / wyłączanie LED:
Po naciśnięciu przycisku (I) można włączyć lub wy-
łączyć LED.
9.2 Regulacja wysokości (rys. 1):
Pozycję głowicy maszyny można ustawiać w zależ-
ności od wysokości obrabianego przedmiotu lub dłu-
gości narzędzia.
1. Przytrzymać mocno rękojeść (8).
2. Otworzyć dźwignię zaciskową regulacji wysoko-
ści (5).
3. Określić pozycję głowicy maszyny za pomocą rę-
kojeści (8).
4. Zabezpieczyć pozycję głowicy maszyny dźwignią
zaciskową regulacji wysokości (5).
m Uwaga!
W najniższej pozycji głowicy maszyny należy zwra-
cać uwagę na to, by nie została ona przesunięta poza
oznaczenie.
Zabezpieczyć głowicę maszyny w tej pozycji za po-
mocą dźwigni zaciskowej regulacji wysokości (5). W
przeciwnym razie może dojść do uszkodzenia pro-
wadnicy.
9.3 Ustawianie głębokości wiercenia (rys. 1)
Za pomocą ogranicznika głębokości (7) można okre-
ślić głębokość wiercenia.
1. Poluzować dźwignię zaciskową na ograniczniku
głębokości (6).
2. Wykonać wiercenie próbne. Jeżeli na wyświetla-
czu (9) ukaże się żądana głębokość (patrz rów-
nież punkt 9.9), ponownie dociągnąć dźwignię
mocującą ogranicznika głębokości (6).
3. Ogranicznik głębokości (7) jest teraz zablokowa-
ny na żądanej głębokości wiercenia.
PL | 105
