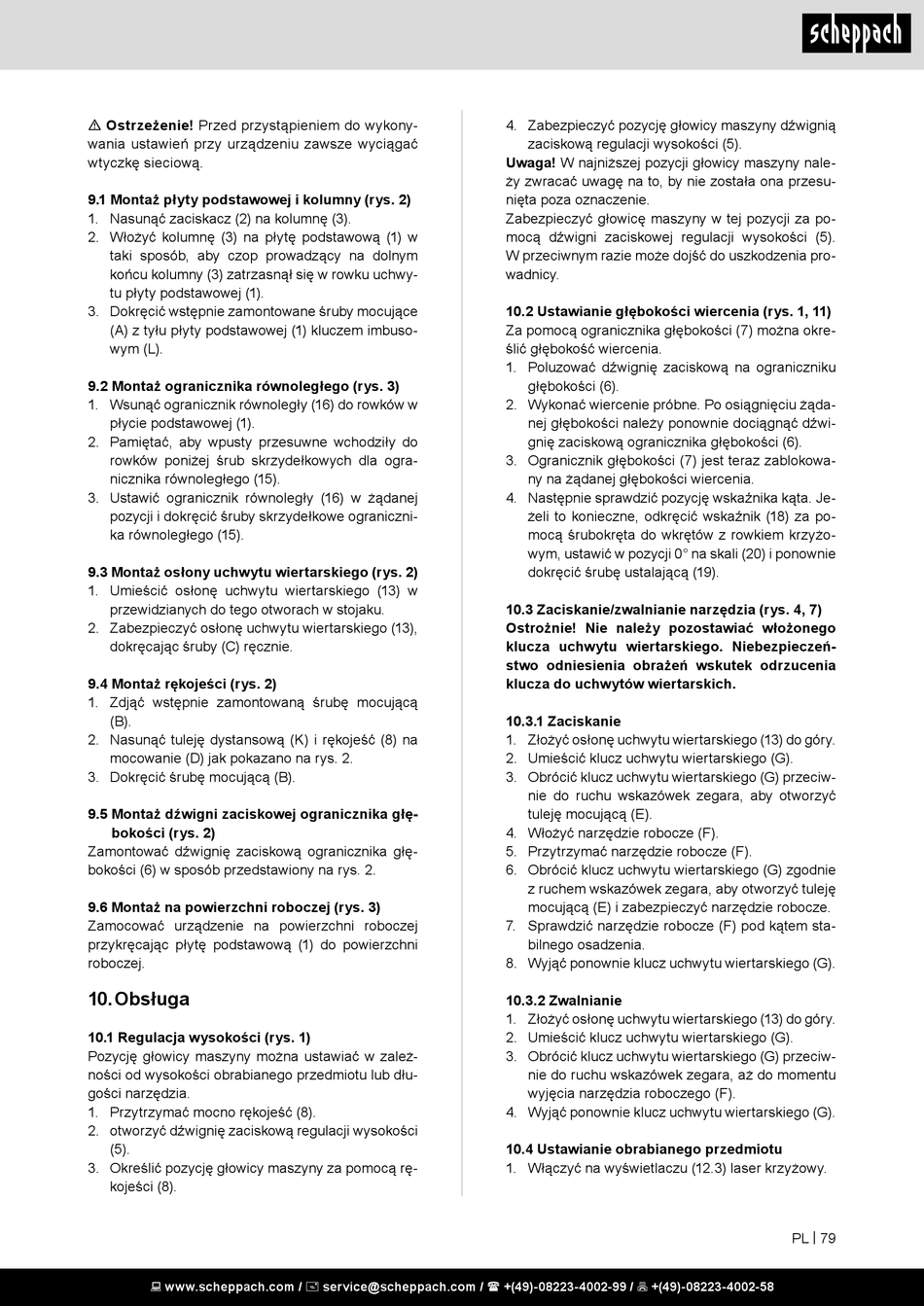

m Ostrzeżenie! Przed przystąpieniem do wykony-
wania ustawień przy urządzeniu zawsze wyciągać
wtyczkę sieciową.
9.1 Montaż płyty podstawowej i kolumny (rys. 2)
1. Nasunąć zaciskacz (2) na kolumnę (3).
2. Włożyć kolumnę (3) na płytę podstawową (1) w
taki sposób, aby czop prowadzący na dolnym
końcu kolumny (3) zatrzasnął się w rowku uchwy-
tu płyty podstawowej (1).
3. Dokręcić wstępnie zamontowane śruby mocujące
(A) z tyłu płyty podstawowej (1) kluczem imbuso-
wym (L).
9.2 Montaż ogranicznika równoległego (rys. 3)
1. Wsunąć ogranicznik równoległy (16) do rowków w
płycie podstawowej (1).
2. Pamiętać, aby wpusty przesuwne wchodziły do
rowków poniżej śrub skrzydełkowych dla ogra-
nicznika równoległego (15).
3. Ustawić ogranicznik równoległy (16) w żądanej
pozycji i dokręcić śruby skrzydełkowe ograniczni-
ka równoległego (15).
9.3 Montaż osłony uchwytu wiertarskiego (rys. 2)
1. Umieścić osłonę uchwytu wiertarskiego (13) w
przewidzianych do tego otworach w stojaku.
2. Zabezpieczyć osłonę uchwytu wiertarskiego (13),
dokręcając śruby (C) ręcznie.
9.4 Montaż rękojeści (rys. 2)
1. Zdjąć wstępnie zamontowaną śrubę mocującą
(B).
2. Nasunąć tuleję dystansową (K) i rękojeść (8) na
mocowanie (D) jak pokazano na rys. 2.
3. Dokręcić śrubę mocującą (B).
9.5 Montaż dźwigni zaciskowej ogranicznika głę-
bokości (rys. 2)
Zamontować dźwignię zaciskową ogranicznika głę-
bokości (6) w sposób przedstawiony na rys. 2.
9.6 Montaż na powierzchni roboczej (rys. 3)
Zamocować urządzenie na powierzchni roboczej
przykręcając płytę podstawową (1) do powierzchni
roboczej.
10. Obsługa
10.1 Regulacja wysokości (rys. 1)
Pozycję głowicy maszyny można ustawiać w zależ-
ności od wysokości obrabianego przedmiotu lub dłu-
gości narzędzia.
1. Przytrzymać mocno rękojeść (8).
2. otworzyć dźwignię zaciskową regulacji wysokości
(5).
3. Określić pozycję głowicy maszyny za pomocą rę-
kojeści (8).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Zabezpieczyć pozycję głowicy maszyny dźwignią
zaciskową regulacji wysokości (5).
Uwaga! W najniższej pozycji głowicy maszyny nale-
ży zwracać uwagę na to, by nie została ona przesu-
nięta poza oznaczenie.
Zabezpieczyć głowicę maszyny w tej pozycji za po-
mocą dźwigni zaciskowej regulacji wysokości (5).
W przeciwnym razie może dojść do uszkodzenia pro-
wadnicy.
10.2 Ustawianie głębokości wiercenia (rys. 1, 11)
Za pomocą ogranicznika głębokości (7) można okre-
ślić głębokość wiercenia.
1. Poluzować dźwignię zaciskową na ograniczniku
głębokości (6).
2. Wykonać wiercenie próbne. Po osiągnięciu żąda-
nej głębokości należy ponownie dociągnąć dźwi-
gnię zaciskową ogranicznika głębokości (6).
3. Ogranicznik głębokości (7) jest teraz zablokowa-
ny na żądanej głębokości wiercenia.
4. Następnie sprawdzić pozycję wskaźnika kąta. Je-
żeli to konieczne, odkręcić wskaźnik (18) za po-
mocą śrubokręta do wkrętów z rowkiem krzyżo-
wym, ustawić w pozycji 0° na skali (20) i ponownie
dokręcić śrubę ustalającą (19).
10.3 Zaciskanie/zwalnianie narzędzia (rys. 4, 7)
Ostrożnie! Nie należy pozostawiać włożonego
klucza uchwytu wiertarskiego. Niebezpieczeń-
stwo odniesienia obrażeń wskutek odrzucenia
klucza do uchwytów wiertarskich.
10.3.1 Zaciskanie
1. Złożyć osłonę uchwytu wiertarskiego (13) do góry.
2. Umieścić klucz uchwytu wiertarskiego (G).
3. Obrócić klucz uchwytu wiertarskiego (G) przeciw-
nie do ruchu wskazówek zegara, aby otworzyć
tuleję mocującą (E).
4. Włożyć narzędzie robocze (F).
5. Przytrzymać narzędzie robocze (F).
6. Obrócić klucz uchwytu wiertarskiego (G) zgodnie
z ruchem wskazówek zegara, aby otworzyć tuleję
mocującą (E) i zabezpieczyć narzędzie robocze.
7. Sprawdzić narzędzie robocze (F) pod kątem sta-
bilnego osadzenia.
8. Wyjąć ponownie klucz uchwytu wiertarskiego (G).
10.3.2 Zwalnianie
1. Złożyć osłonę uchwytu wiertarskiego (13) do góry.
2. Umieścić klucz uchwytu wiertarskiego (G).
3. Obrócić klucz uchwytu wiertarskiego (G) przeciw-
nie do ruchu wskazówek zegara, aż do momentu
wyjęcia narzędzia roboczego (F).
4. Wyjąć ponownie klucz uchwytu wiertarskiego (G).
10.4 Ustawianie obrabianego przedmiotu
1. Włączyć na wyświetlaczu (12.3) laser krzyżowy.
