BEDIENUNGSANLEITUNG

Werbung

loading

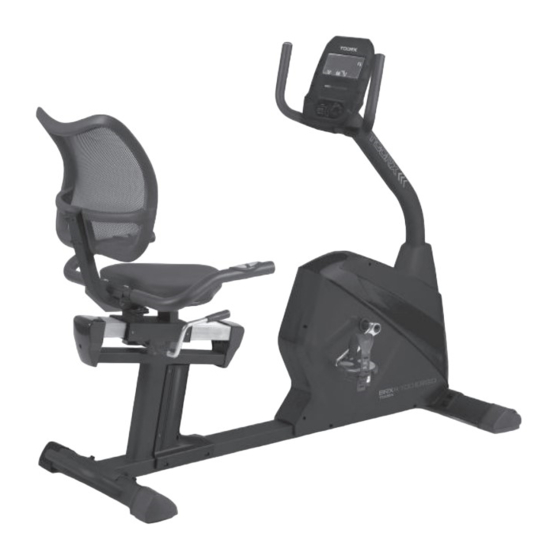

Inhaltszusammenfassung für TOORX BRXR 100 ERGO

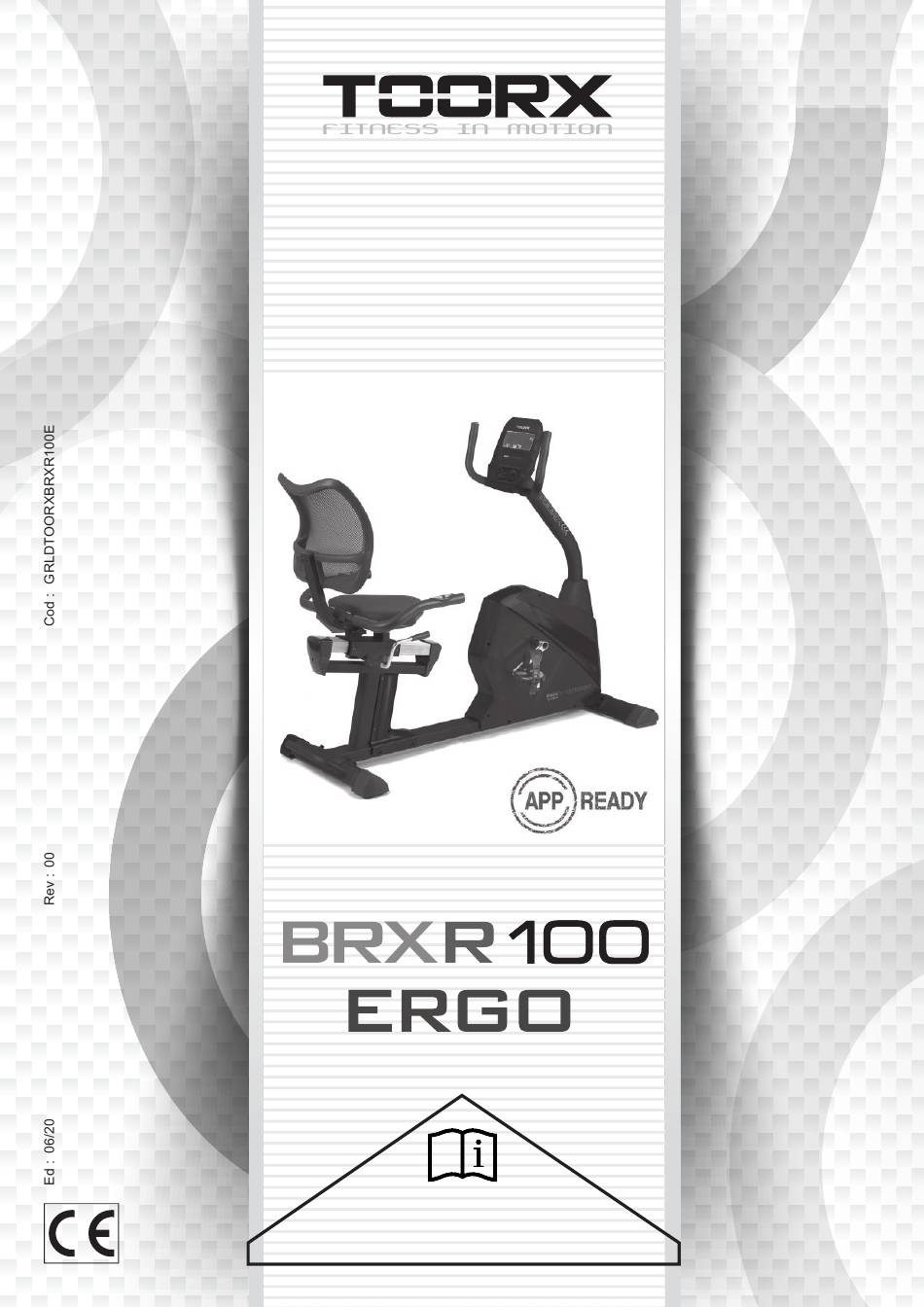

  • Seite 1 BEDIENUNGSANLEITUNG...
  • Seite 2 Übersichtszeichnung der Außenteile:...
  • Seite 3 Übersichtszeichnung der innen gelegenen Teile:...
  • Seite 4: Parts List

    Parts List Description Description Crash pad Φ22*Φ18*16*Φ4 Computer Bolt M5*10*Φ8 Washer d4*Φ9*1 Bolt ST4.2*19*φ8 Handle pulse wire 2 Trunk wire 1 Rectangular bush J50*100*60 Handlebar post join Supporting shoe for seat Bolt ST3*6*Φ5.6 Handlebar Arc washer d8*Ф20*2*R30 Stator for handlebar Spring washer d8 Rubber blanket 51*44*9.7 Eccentric gear Φ25*30...
  • Seite 5 Round end cap Φ25*16 Adapter Assembly Of Saddle Frame Slideway Description Description Square end cap J50*25*14 81L/R Crank Seat Washer d17 Bolt M6*40 Bearing 6203-2RS Spacer Φ22*Φ18*4 Back cushion Wrench S13-14-15 Nylon nut M6*H6*S10 Belt plate Wrench S6 Axis Wrench S5 Magnet Φ15*7 Packaging tube Bolt M8*20*S6...
  • Seite 6 MONTAGEZUBEHÖR...
  • Seite 7 Schritt 1: Das Verpackungsrohr (68), die Schrauben (16) und die Unterlegscheiben (17) mit dem Schraubenschlüssel (65) vom Grundrahmen (13) abmontieren. Bitte die Schrauben (16) und die Unterlegscheiben (17) für Schritt 2 beiseitelegen.
  • Seite 8 Schritt 2: #8 d8 8PCS #65 S13-14-15 1PC Die Schrauben (16), die Federscheiben (8) und die Unterlegscheiben (17) mit dem Schraubenschlüssel (65) abmontieren, dann die vordere untere Führung (15) und die hintere untere Führung (26) mit dem Schraubenschlüssel (65), den Schrauben (16), den Federscheiben (8) und den Unterlegscheiben (17) am Grundrahmen (13) befestigen.
  • Seite 9 Schritt 3: a. Die Schrauben (9), Federscheiben (8) und Bogenscheiben (7) mit dem Schraubenschlüssel (66) vom Grundrahmen (13) abmontieren. b. Abdeckung der Griffsäulenverbindung (10) auf die Griffsäulenverbindung (5) stecken, Verbindungskabel 1(4) und Verbindungskabel 2(12) gut verbinden. Das Herzfrequenzkabel 2(3) und Herzfrequenzkabel 1(22) gut verbinden. c.
  • Seite 10 Bogenscheiben (7) am Grundrahmen (13) anbringen. Die Abdeckung der Griffsäulenverbindung (10) schließen. Schritt 4: a. Das Pedal (14L/R) mit dem Schraubenschlüssel (65) am Grundrahmen (13) anbringen.
  • Seite 11 b. Die Schrauben (43), Federscheiben (41) und Bogenunterlegscheiben (46) mit einem Schraubenschlüssel (67) von der justierten Griffsäule (47) abnehmen und dann die justierte Griffsäule (47) mit Schrauben (43), Federscheiben (41) und Bogenunterlegscheiben (46) an der justierten Welle (44) befestigen. Schritt 5: a.
  • Seite 12 (69), Federscheiben (8) und einer Scheibe (17) am Stützschuh für den Sitz (35) befestigen. b. Schrauben (9), Unterlegscheiben (17) mit dem Schraubenschlüssel (66) aus dem Sitz (62) abmontieren und dann den Sitz (62) mit dem Schraubenschlüssel (66), den Schrauben (9) und den Scheiben (17) an der Baugruppe des Sattelrahmens (60) befestigen.
  • Seite 13 a. Die Schrauben (63), Federscheiben (41) und Unterlegscheiben (40) mit einem Schraubenschlüssel (65) vom hinteren Polster (64) abmontieren. Dann das hintere Polster (64) mit einem Schraubenschlüssel (65), Schrauben (63), Federscheiben (41) und Unterlegscheiben (40) an der Baugruppe des Sattelrahmens (60) befestigen. b.
  • Seite 14: Den Griff Einstellen

    b. Die Schrauben (2) von der Rückseite des Computers (1) entnehmen, dann den Computer (1) mit einem Schraubenschlüssel (65) und Schrauben (2) an der Halterung der Lenkstange (5) verbinden. c. Die Schrauben (9), Federscheiben (8) und die Bogenscheibe (7) mit einem Schraubenschlüssel (66) von der Halterung der Lenkstange (5) entnehmen und dann den Lenker (6) mit der Schraube (9), Federscheiben (8) und Bogenscheibe (7) an der Halterung der Lenkstange (5) befestigen.
  • Seite 15 Der Sitz kann in horizontaler Richtung bewegt werden, wenn am Lenker (47) gezogen wird und der Fuß auf das Pedal tritt. Bedienungsanleitung für das Trainingsdisplay Einschalten Beim Einschalten leuchtet das gesamte LCD-Display auf und es ertönt ein Signalton. Danach wird die Benutzerauswahl angezeigt.
  • Seite 16 3. Drücken Sie diese Taste, um von der Auswahl des Trainingsmodus zur Benutzerwahl zurückzukehren. 4. Drücken Sie auf diese Taste, um zum Hauptmenü im Körperfett-Programm zurückzukehren. 1 Drücken Sie auf diese Taste, um den gewählten Trainingsmodus zu bestätigen MODE (MODUS) 2.
  • Seite 17 (KALORIEN) 2 Wenn für die KALORIEN ein Wert von 10 bis 9990 eingestellt ist, zählt der Zähler rückwärts, bis er den Wert 0 erreicht hat. Hier können Sie einen Wert für die Leistung im Watt 20 - 280 ±5 Watt-Programm einstellen. Wenn die Herzfrequenz den eingestellten Bereich (ZIEL-HERZF 60 - 220...
  • Seite 18 Trainingsgeschwindigkeit anpassen. HINWEIS: Sie können einen der Trainingsparameter TIME, DIST und CAL voreinstellen. Der Computer gibt dann während des Trainings einen Alarmton ab, wenn der voreingestellte Wert null erreicht hat. HRC-Programm mit THR, 65 %, 75 % und 90 %. 65 % ZIEL-HF = 65 % von (220 - ALTER) 75 % ZIEL-HF = 75 % von (220 - ALTER) 90 % ZIEL-HF = 90 % von (220 -...
  • Seite 19 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
