Inhaltszusammenfassung für TOORX BRXR 65 COMFORT

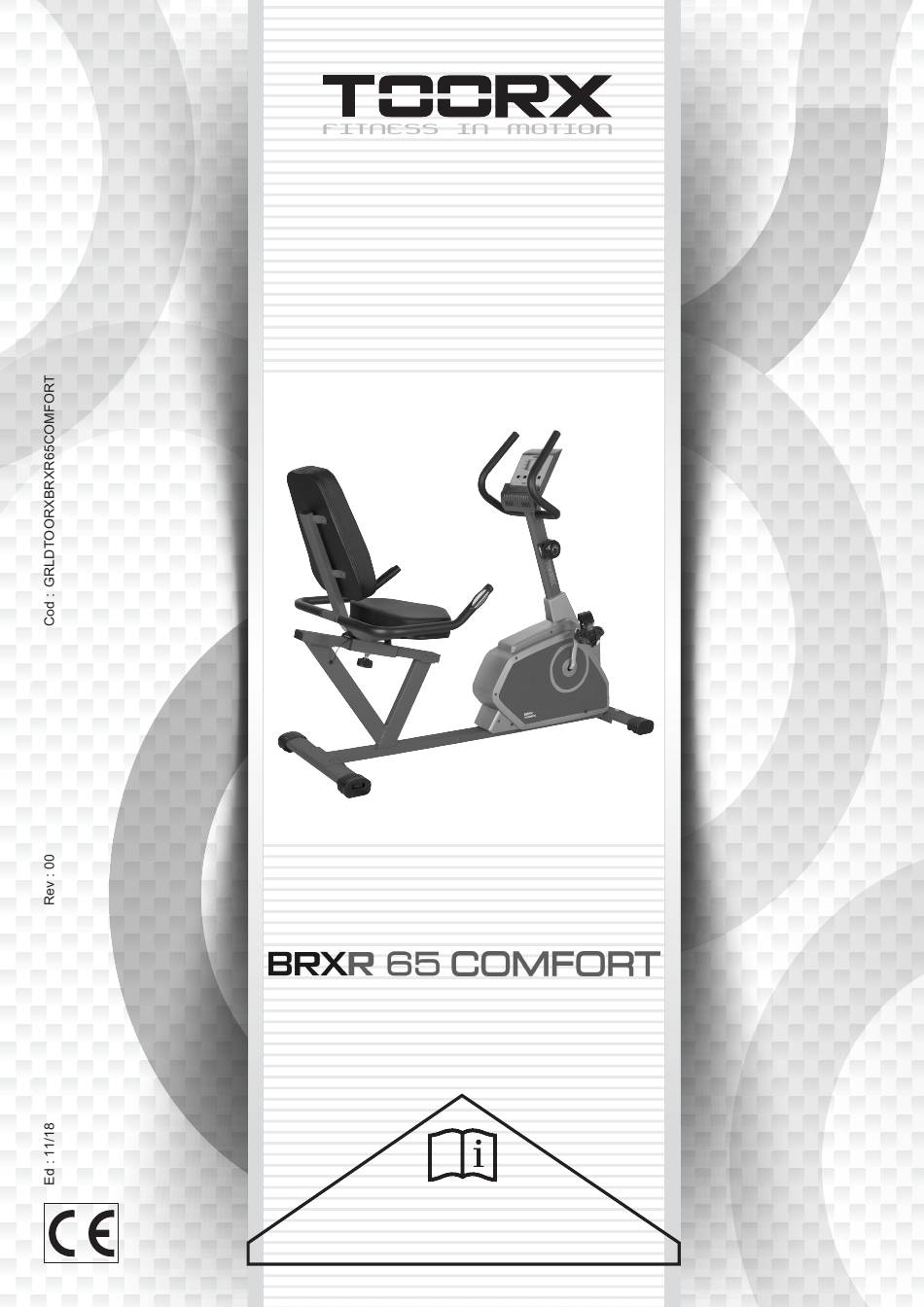

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Hardware Beschreibung Menge Zeichnung Inbusschraube M8 x 50 Federscheibe Ф 8 x Ф 20 x Inbusschraube M8 x 16 Schlossschraube M8 x 40 Hutmutter M8 Flache Unterlegscheibe Ф 17 x Ф 8,5 Stützfuß Schnellentriegelung Imbussschlüssel Inbusschlüssel...
- Seite 3 ÜBERSICHTSZEICHNUNG...
- Seite 4 ÜBERSICHTSZEICHNUNG...
-
Seite 5: Parts List
PARTS LIST Description Description Main Frame Pedal R Allen Bolt M8*50 Pedal L Front Stabilizer Flat washerФ17*Ф8.5 Curve washerФ8 Foot pad End cap for front stabilizer R Seat post End cap for front stabilizer L Sliding tube Rear stabilizer Quick release knob End cap for rear stabilizer Cushion post Front post... - Seite 6 CHECKLISTE VOR DEM ZUSAMMENBAU NO:1 NO:9 NO:40 NO:43 NO:3 NO:7 NO:13 NO:10 NO:45 NO:44 NO:12 NO:11 NO:37 NO:36 NO:46 NO:41 Beschreibung Menge Grundrahmen Vorderer Standfuß Hinterer Standfuß Vordere Säule Computer Griffbügel R Griffbügel L Hinterer Griffbügel Rechtes Pedal Linkes Pedal Sattelstütze Verstellbare Stange Lagersäule...
- Seite 7 MONTAGEANLEITUNG Schritt 1: Den Standfuß (3) am Grundrahmen (1) befestigen, mit zwei Inbusschrauben (2) und zwei Federscheiben (4) festschrauben. Schritt 2: Den unteren Pulssensorkabel (23) mit dem mittleren Pulssensorkabel (22) verbinden. Die Sattelstütze (40) in den Grundrahmen （1）einsetzen und mit zwei Inbusschrauben (21), zwei Unterlegscheiben (38), vier Inbusschrauben (21) und vier Unterlegscheiben (38) sichern.
- Seite 8 Schritt 3: Zuerst die Abdeckung der vorderen Säule (46) in die vordere Säule (9) setzen. Das Spannkabel (32) auf die Stufe acht einstellen und in das untere Spannkabel (33) einführen. Das Verlängerungssensorkabel (34) mit dem unteren Sensorkabel (35) und das obere Handimpulskabel (16) mit dem mittleren Handimpulskabel (22) verbinden.
- Seite 9 Schritt 5: Den unteren Pulssensorkabel (23) mit dem Pulssensorkabel (24) verbinden. Den hinteren Griffbügel (13) an der Sattelstütze (43) anbringen, mit zwei Sätzen Kurvenscheiben (4), Schlittenschrauben (28) und Hutmutter (29) befestigen. Den Sattel (44) an die Sattelstütze (43) anbringen und mit vier Inbusschrauben (21) befestigen. Schritt 6 ...
- Seite 10 BEDIENUNGSANLEITUNG FÜR DEN COMPUTER FUNKTIONSTASTEN: MODUS - Zum Auswählen von Funktionen drücken. EINSTELLEN - Um die Werte von Zeit、Strecke、Kalorien und Herzfrequenz einzustellen, wenn nicht im Scan-Modus. RESET - Zum Zurücksetzen von Zeit, Strecke und Kalorien drücken. FUNKTION UND VORGÄNGE: 1. SCAN (SCANNEN): Die Taste "MODE" (MODUS) drücken bis "SCAN" (SCANNEN) erscheint, der Monitor dreht sich durch alle 5 Funktionen: Zeit、Geschwindigkeit、Strecke、...
-
Seite 11: Technische Angaben
TECHNISCHE ANGABEN: AUTOMATISCHES Alle 4 Sekunden SCANNEN TIME (ZEIT) 00:00 - 99:59 Das maximale Signal, das AKTUELLE aufgenommen werden kann, beträgt GESCHWINDIGKEIT FUNKTION 99,9 KM/H. STRECKE 0.00 - 99.99 KM oder 0.00 - 9999 KM CALORIES (KALORIEN) 0,1 - 999,9k KAL 0,1 - 999,9 KM oder 1 - 9999 KM HERZFREQUENZ 40 - 206 BPM... - Seite 12 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
