Endress+Hauser Proline Promag 800 Index C Installationsanleitung Seite 27

5 →
‣

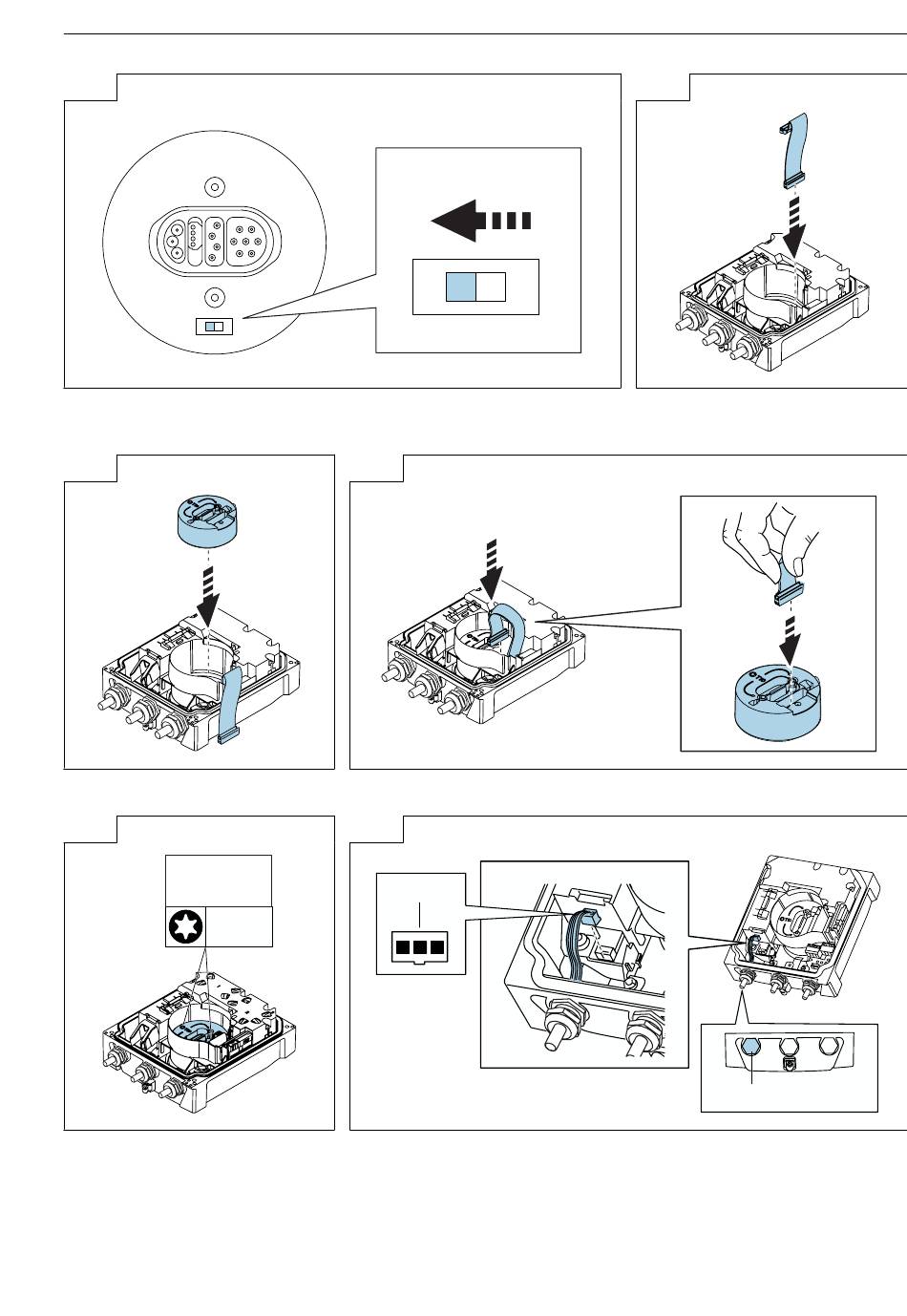

 Erdungsschalter des Elektronikmodul auf Position "links" stellen
(geschlossen), wie im Bild oben gezeigt.
7 →
‣
Elektronikmodul einsetzen.
9 →
1 Nm
(0.7 lbf ft)
T10
‣
Torx Schrauben vom
Elektronikmodul anziehen.
Endress+Hauser
8 →
‣
Flachbandkabel in Ektronikmodul einstecken.
10 →
A
‣
Stecker für externe Batterie einstecken. Pinbild beachten! Der Stecker für
die externe Batterie ist ausgelegt für 3 Pins. Siehe A in der Grafik. Der
Stecker für die externe Batterie muss in die Kabeleinführung wie in der
Grafik unter B gezeigt.  Dieser Arbeitsschritt muss nur ausgeführt
werden, wenn eine externe Batterie vorhanden ist.
6 →
‣
Flachbandkabel einstecken.
B
EA01325D
27
